Le système de traitement est basé sur des modules d'analyse.
Spécifications techniques pour IC693CPU363
Série Série 90-30
Température de stockage -40 à 85 degrés Celsius
Température de fonctionnement de 0 à 60 °C (32 à 140 °F)
Nombre de ports Ethernet N/A
Type de mémoire de stockage RAM et flash
Taux de balayage typique 0,22 millisecondes par 1K de logique (contacts booléens)
Port série RS-485 (via alimentation électrique)
Exigences de puissance 890 Ampères à partir d'une alimentation +5 VDC
Mémoire de registre de 240 kilobytes
Type de processeur Module de processeur à fente unique
Mémoire utilisateur 240K bytes
Numéro de pièce IC693CPU363
Marque GE Fanuc
Module de processeur de type produit
Compatibilité avec les PLC GE Fanuc 90-30
Ports de série 3
Vitesse d'horloge 25 MHz
Pour les appareils de traitement des données
Les entrées discrètes 2048
Produits discrets 2048
À propos de IC693CPU360

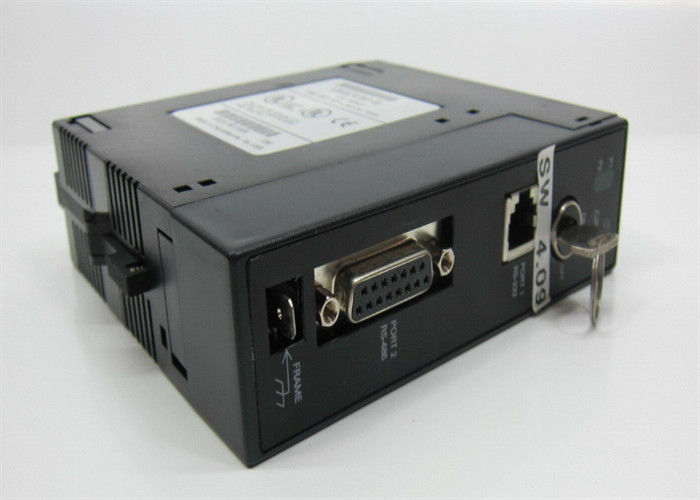

L'IC693CPU360 est un module de contrôle logique programmable (PLC) de la série GE Fanuc 90-30.
Le module est essentiellement un module de l'unité centrale de traitement (CPU) dont la fonction principale est d'exécuter le
Ce processeur est équipé d'un 80386EX
un microprocesseur ayant une vitesse de traitement de 25 Mégahertz à une vitesse de balayage typique de 0,22 ms par 1K de logique pour
Des contacts booléens.
Ce module de processeur n'est pas livré avec un port de communication cependant, pour la programmation et la communication
Pour ce faire, le port de communication RS485 situé sur le module d'alimentation peut être utilisé.
l'accès est assuré par l'ouverture de la porte pivotante du module d'alimentation située à gauche de la plus grande partie du
une plaque de base.
L'IC693CPU360 est capable de contrôler jusqu'à huit (8) plaques de base.
où le processeur est installé et sept (7) plaques de base agissant comme système d'E/S distribué ou distant.
L'IC693CPU360 est un processeur à fente unique avec un tirage de courant de fond de 670 milliampères à partir d'une alimentation +5 VDC.
Ce processeur a une mémoire totale de 240K bytes où jusqu'à 2048 entrée discrète, 2048 sortie discrète, 1280
La mémoire globale discrète, 4096 bobines internes, 256 bits de sorties temporaires.
Dispositifs de stockage de mémoire d'accès (RAM) et de mémoire flash.
Ce contrôleur peut être configuré à l'aide d'une variété de logiciels de programmation.
LogicMaster90, Contrôle, VersaPro et CIMPLICITY Machine Edition Développeur de logique. Il prend également en charge
la programmation à l'aide du programmeur à main (HHP) hérité.
Le tirage actuel du module IC693CPU360 est de 670 milliampères à 5 Volts DC. La vitesse d'horloge du processeur est de 25
Le module IC693CPU360 occupe une seule fente dans une plaque de base à 8 fentes.22
Les paramètres de la mémoire du registre sont calculés en millièmes de seconde pour 1K de logique (contacts booléens).
de 128 à 16384 mots en incréments de 128 mots avec Logicmaster et de 128 à 32640 mots dans la version Control
2.2Pour les versions de firmware antérieures à la version 9, la taille de la mémoire de registre est fixée à 9999 mots.
Le module IC693CPU360 est livré avec un seul
port série intégré qui utilise le connecteur de l'alimentation PLC.
