GE FANUC IC693MDL241 Module typique 0,22 ms par 1K de logique Nouveau

Générique FANUC IC693MDL241 Module typique 0,22 ms par 1K de logique

Spécifications techniques pour IC693MDL241

Marque GE Fanuc
Série Série 90-30
Fabricant GE Fanuc
Fabricant GE Fanuc (ancienne); Emerson Automation (actuelle)
Numéro de pièce IC693MDL241
Description du produit Module d'entrée discrète
Série Série 90-30
Numéro de pièce IC693MDL241
Nombre de canaux seize (16)
Marque GE Intelligent Platforms/GE Fanuc
Groupement des entrées Groupe unique de 16 entrées
Configuration du câblage logique positive / négative
Isolement 1500 VAC entre le côté du champ et le côté logique
Module d'entrée de type de produit
Plage de signaux d'entrée 0-30 VAC / VDC
Plage de tension d'entrée de 0 à +30 volts CC ou de 0 à +30 volts AC, 50/60 Hz
Voltage nominal d'entrée 24 VAC / VDC
Voltage 24 V CA
courant d'entrée de 7 mA à tension nominale
Voltage de sortie nominal 24 VAC / 24 VDC
Voltage 24 V CC

Déploiement de courant 80 mA @ 5 VDC lorsque toutes les entrées sont activées; 125 mA depuis le bus de rétro-plan isolé à 24 VDC ou l'utilisateur fourni

une alimentation externe.
Temps de réponse à l'arrêt, maximum 28 ms
Inputs 16
Sur la tension d'état 11,5 à 30,0 VAC / VDC
Voltage allumé de 11,5 à 30 volts AC ou DC
Fréquence 50/60 Hz
Voltage hors tension 0-4 VAC / VDC
Voltage hors état de 0 à +4 volts AC ou DC
Courant d'entrée à tension nominale de 7 mA
Courant d'état actif 1 mA maximum
Au courant d'état 3,2 mA
Isolement entre le côté du champ et le côté logique 1500 V RMS
Courant hors tension 1 mA
Énergie en courant continu Oui
Énergie CA Oui
Sur le temps de réponse, typiquement 12 ms
Temps de réponse maximum 12 ms
Indicateurs LED 16
Lecture logique %I
Statut du cycle de vie du produit



À propos de IC693MDL241

L'IC693MDL241 est un module d'entrée discret de la série 90-30 de contrôleurs logiques programmables (PLC).

Ce module comporte seize (16) canaux de sortie dans un seul groupe de sortie disposant d'un seul terminal commun.

La tension nominale du module est de 24 VAC / 24 VDC.

d'appareils binaires ou d'entrée d'état en marche/arrêt ou à double état tels que les interrupteurs de limite, les interrupteurs de pression, les interrupteurs de proximité, les interrupteurs auxiliaires

L'IC693MDL241 est équipé de deux (2) rangées d'indicateurs d'état LED, utilisés pour représenter le

Un canal d'entrée qui reçoit activement un courant d'entrée de 7 mA à tension nominale a son

à la lumière LED correspondante activée. Outre les indicateurs LED, des inserts de modules sont fournis où une brève description ou une entrée

Ce module est compatible avec l'installation sur une fente à 5 ou 10 fentes

La tension nominale des canaux d'entrée est de 11,5 à 30 VAC/VDC tandis que la tension nominale des canaux d'entrée est de 11,5 à 30 VAC/VDC.

La tension hors état est de 0 - 4 VDC / VAC. De même, le courant maximal en état est de 3,2 mA tandis que le courant maximal hors état

Le décalage de transition du signal ON est de 12 ms tandis que le temps de réponse OFF est de 28 ms.

le module est nommé 80 mA @ 5 VDC lorsque toutes les entrées sont à l'état logique 1 et 125 mA depuis le bus arrière-plan isolé à 24 VDC ou le

alimentation externe fournie par l'utilisateur.

Le module IC693MDL241 est un module d'entrée positif/négatif fabriqué par GE Fanuc dans le cadre de la série 90-30 PLC

Il fonctionne sur une tension nominale de 24 Volts AC/DC et dispose d'un seul groupe de 16 points d'entrée tous situés dans un

terminal d'entrée de puissance commun: ce module est conçu et destiné à être utilisé avec une puissance d'entrée en courant alternatif ou en courant continu fournie par l'opérateur,

Il peut donc avoir des caractéristiques logiques positives ou négatives alors qu'il est en mode d'entrée CC.

approprié pour une large gamme d'unités d'entrée fournies par l'utilisateur, telles que des boutons, des interrupteurs électroniques de proximité et des interrupteurs de limite.

Le module IC693MDL241 est livré avec une tension d'entrée comprise entre 0 et 30 Volts AC ou DC à une fréquence de 50 à 60

Il a une tension de 11,5 à 30 Volts AC ou DC

et une tension hors état de 0 à 4 volts AC ou DC.

Le module GE IC693MDL241 est livré avec un courant minimum en état d'alimentation de 3,2 milliampères et un courant maximal hors état de 1

Ampère, avec un temps de réponse de 28 millisecondes lorsqu'il est éteint et un de 12 millisecondes lorsqu'il est allumé.

Les opérateurs peuvent fournir la puissance nécessaire à l'opération de commande.

Les appareils électroniques sont équipés d'une alimentation en courant continu de 24 volts, ou d'une alimentation en courant continu de 24 volts.

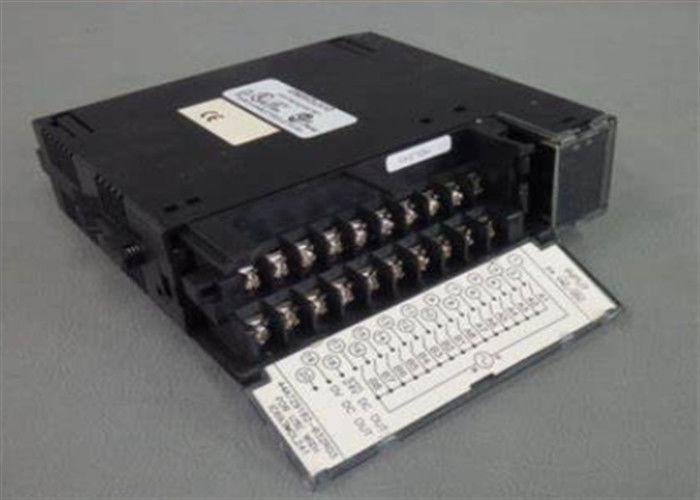

IC693MDL241 est équipé d'indicateurs d'état d'allumage/d'arrêt LED pour chacun des points situés sur le dessus du module.

La ligne supérieure de LED est marquée de A1 à A8 pour les points 1 à 8, tandis que la ligne inférieure

les lignes sont marquées de B1 à B8 pour les points 9 à 16.
