Spécifications techniques pour IC693MDL653
Marque GE Fanuc
Série Série 90-30
Fabricant GE Fanuc (ancienne); Emerson Automation (actuelle)
Fabricant GE Fanuc
Numéro de pièce IC693MDL653
Description du produit Module d'entrée discrète
Série Série 90-30
Nombre de canaux trente-deux (32)
Voltage nominal 24 volts en courant continu
Numéro de pièce IC693MDL653
Plage de tension d'entrée de 19,2 à 28,8 VDC
Nombre de groupes d'entrée Quatre (4)
Nombre de groupes Quatre (4)
Inputs par module 32 (quatre groupes avec deux biens communs par groupe)
Nombre d'entrées par groupe Huit (8)
Nombre de chaînes par groupe Huit (8)
Nombre de terminaux communs par groupe deux (2)
La fréquence de commande est supérieure ou égale à la fréquence de commande.
Isolement 1500 volts entre le côté du champ et le côté logique
Isolement 1500 VAC entre le côté du champ et le côté logique
Courant d'entrée 7,5 mA à tension nominale
Voltage nominal d'entrée 24 VDC
Voltage de sortie nominal 24 VDC
Courant d'entrée de 7,5 mA par canal
Voltage en état de marche 15 volts de courant continu minimum
Tireur de courant 5 mA
Le débit de courant est de 5 mA @ 5VDC
Voltage hors état 6 Volts maximum en courant continu
Sur tension d'état 15 VDC
Temps de réponse hors tension, maximum 2 ms
Courant en état actif minimum 4,5 mA
Voltage hors tension 6 VDC
Voltage d'état activé 15 VDC
Courant hors état 2 mA maximum
Sur le courant d'état 4,5 mA
Voltage hors tension 6 VDC
Temps de réponse 2 ms maximum
Courant en marche 4,5 mA
Temps de réponse d'arrêt 2 ms maximum
Courant hors état 2 mA
Consommation d'énergie interne 5 mA (16 entrées allumées) du bus 5 volts sur le plan arrière
Sur le temps de réponse, typiquement 2 ms
Sur le temps de réponse, maximum 2 ms
Statut du cycle de vie du produit
À propos de IC693MDL653

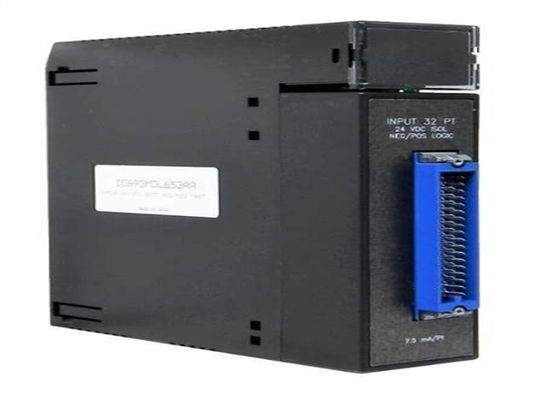

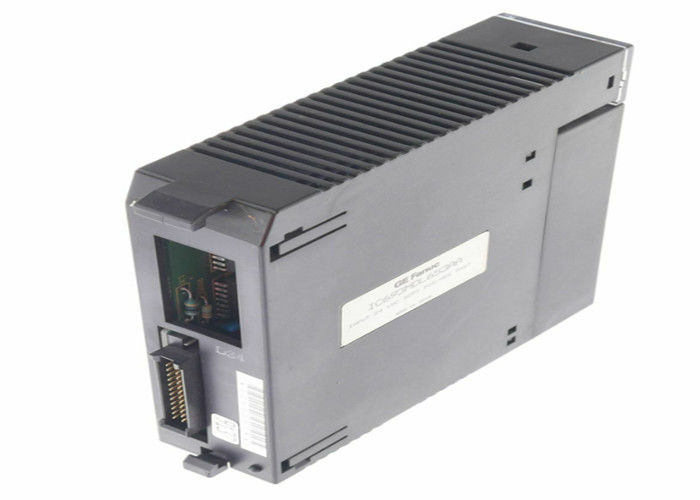

L' IC693MDL653 est un module d'entrée discrète de logique négative / positive qui fait partie de la série 90-30
Ce module est un module d'entrée discrète à haute densité qui
accepte une plage de tension d'entrée de 19,2 à 28,8 VDC avec une tension nominale de 24 VDC et un courant d'entrée
Ce module est un module d'entrée de haute densité qui est livré avec trente-deux (32)
Les canaux, disposés en quatre (4) groupes de huit (8) entrées, chacun avec deux (2) entrées communes.
Avec support pour la logique positive et négative et le câblage et un certain nombre de groupes d'entrée, le câblage
Il s'agit d'un outil qui permet d'améliorer la flexibilité opérationnelle et de créer une forme de
Les groupes d'entrée peuvent continuer à fonctionner même si d'autres groupes ont
défectueux. Le IC693MDL653 a une tension maximale en état de marche de 15 VDC; une tension hors état de 6 VDC;
Les modules sont équipés d'un moteur de commande à commande automatique et d'un moteur de commande automatique.
Le temps de réponse est de 2 ms, maximum.
L'IC693MDL653 est installé sur n'importe quelle fente d'E/S d'une fente 5 ou 10
Les modules à haute densité tels que ce module nécessitent l'utilisation de câbles pré-câblés pour des
Les connecteurs de câblage comprennent un connecteur d'accouplement qui se connecte directement au
module avec des lignes volantes à l'autre extrémité pour la terminaison des blocs terminaux d'E/S.
Le contrôleur d'entrée IC693MDL653 fait partie du système de contrôleur logique programmable (PLC) fabriqué par
Le contrôleur IC693MDL653 est classé dans la série 90-30 des PLC GE Fanuc.
Le contrôleur d'entrée IC693MDL653 est conçu pour assurer une installation et une configuration faciles.
