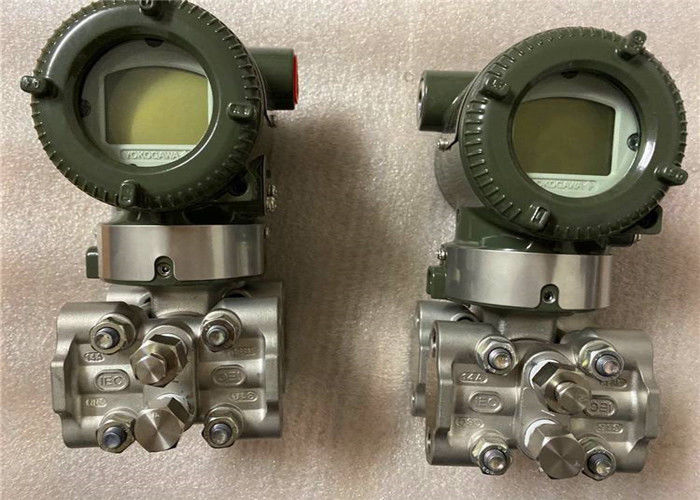

Transmetteur de température de pression Yokogawa EJA110E-JFS5G-912DD/D4
Détails rapides
· Lieu d'origine : Japon
· Nom de marque : Yokogawa
· Numéro de modèle : EJA110E-JFS5G-912DD/D4
· Sortie : 4-20 mA avec protocole HART
· Précision : ±0,065 % de la portée
· Bride de couverture : SUS316, Hastelloy C-276, Monel
· Alimentation : 10,5 à 42 V
· Montage : montage sur tuyau de 2 pouces
Emballage et livraison
| Détails de l'' emballage: |
Norme de carton |
| Détail de livraison : 44 |
4 à 6 semaines selon les détails de la commande |
Caractéristiques
EJA110A
1. Haute précision, excellente stabilité à long terme
2. Utilisé pour mesurer le débit de liquide, de gaz et de vapeur. Sortie : signal 4 à 20 mA DC.
Transmetteur de pression différentielle YOKOGAWA DPharp EJA110A
CARACTÉRISTIQUES:
Excellentes performances et stabilité :
La série EJA utilise du silicium monocristallin, un matériau parfait qui ne présente aucune hystérésis lors des changements de pression ou de température.Le capteur minimise les effets de surpression, de changement de température et de pression statique, et offre ainsi une stabilité à long terme inégalée.
Conception compacte et légère :
La moitié du poids des modèles conventionnels grâce à la miniaturisation du boîtier avec l'amplificateur ASIC, la structure de la cellule de pression et la bride.L'ASIC utilise un minimum de pièces et améliore la fiabilité de l'amplificateur.
Capacité de communication sur bus de terrain :
Fieldbus est un système de communication numérique bidirectionnel.Il s'agit d'une technologie révolutionnaire pour la configuration des systèmes de contrôle d'instrumentation et d'un successeur prometteur de la communication analogique standard 4 à 20 mA utilisée aujourd'hui dans la plupart des instruments de terrain.
CODES MODÈLE ET SUFFIXE :
| Modèle |
Codes optionnels |
Description |
| EJA110A |
· · · · · · · · · · |
Transmetteur differentiel de pression |
| Signal de sortie |
-D · · · · · · ·
-E · · · · · · · · ·
-F · · · · · · · ·
-G · · · · · · ·
|
4 à 20 mA DC avec communication numérique (protocole BRAIN)
4 à 20 mA DC avec communication numérique (protocole HART, voir GS 01C22T01-00E)
Communication numérique (protocole FOUNDATION Fieldbus, voir GS 01C22T02-00E)
Communication numérique (protocole PROFIBUS PA, voir GS 01C22T03-00E)
|
|
La mesure
durée (capsule)
|
L · · · · · · · ·
M · · · · · · · ·
H · · · · · · · ·
V · · · · · · · ·
|
0,5 à 10 kPa {50 à 1 000 mmH2O} {2 à 40 inH2O} {5 à 100 mbar}
1 à 100 kPa {100 à 10 000 mmH2O} {4 à 400 inH2O} {10 à 1 000 mbar}
5 à 500 kPa { 0,05 à 5 kgf/cm2} {20 à 2 000 inH2O} {50 à 5 000 mbar}
0,14 à 14 MPa { 1,4 à 140 kgf/cm2}*1 {20 à 2 000 psi} {1,4 à 140 bar}
|
|
Mouillé
Matériau des pièces * 11
|
S# · · · · · · ·
H# · · · · · · ·
M# · · ·· · · ·
T · · · · · · · ·
UN#· · · · · · · ·
D · · · · · · · ·
B# · · · · · · ·
|
[Corps]ˆ² [Capsule] [Bouchon d'aération]
SCS14A SUS316Lˆ5 SUS316ˆ13
SCS14A Hastelloy C-276ˆ6ˆ12 SUS316 ˆ13
SCS14A Monelˆ6 SUS316 ˆ13
SCS14A Tantale ˆ6 SUS316 ˆ13
Équivalent Hastelloy C-276ˆ³ Hastelloy C-276 ˆ6ˆ 12 Hastelloy C-276 ˆ12
Équivalent à l'Hastelloy C-276 ˆ³ Tantale ˆ³ Hastelloy C-276 ˆ12
Monel équivalent ˆ4 Monel ˆ6 Monel
|
|
Processus
Connexions
|
0 · · · · · · · ·
1 · · · · · · · ·
2 · · · · · · · ·
3 · · · · · · · ·
4 · · · · · · · ·
5 · · · · · · · ·
|
sans connecteur process (Rc1/4 femelle sur les brides du couvercle)
avec connecteur process femelle Rc1/4
avec connecteur process femelle Rc1/2
avec connecteur process femelle 1/4 NPT
avec connecteur process femelle 1/2 NPT
sans connecteur process (1/4 NPT femelle sur les brides du couvercle)
|
|
Boulons et
matériel de noix
|
UN · · · · · · · ·
B · · · · · · · ·
C · · · · · · · ·
|
[Pression de service maximale]
SCM435 16 MPa {160 kgf/cm2}*9
SUS630 16 MPa {160 kgf/cm2}*9
SUH660 16 MPa {160 kgf/cm2}*9
|
| Installation |
-2 · · · · · · · ·
-3 · · · · · · · ·
-6 · · · · · · · ·
-7 · · · · · · · ·
-8 · · · · · · · ·
-9 · · · · · · · ·
|
Type de tuyauterie à impulsion verticale, haute pression côté droit, connecteur de procédé à l'envers*7
Type de tuyauterie à impulsion verticale, haute pression côté droit, connecteur de procédé en bas*7
Type de tuyauterie à impulsion verticale, haute pression côté gauche, connecteur de procédé à l'envers*7
Type de tuyauterie à impulsion verticale, haute pression côté gauche, connecteur de procédé en bas*7
Type de tuyauterie à impulsion horizontale, haute pression côté droit*8
Type de tuyauterie à impulsion horizontale, haute pression côté gauche*8
|
|
Électrique
connexion
|
0 · · · · · · · ·
2 · · · · · · · ·
3 · · · · · · · ·
4 · · · · · · · ·
5 · · · · · · · ·
7 · · · · · · · ·
8 · · · · · · · ·
9 · · · · · · · ·
UN · · · · · · · ·
C · · · · · · · ·
D · · · · · · · ·
|
G1/2 femelle, un raccordement électrique
1/2 NPT femelle, deux connexions électriques sans bouchon borgne
Pg 13,5 femelle, deux connexions électriques sans bouchon borgne
M20 femelle, deux connexions électriques sans bouchon borgne
G1/2 femelle, deux connexions électriques et un bouchon aveugle
1/2 NPT femelle, deux connexions électriques et un bouchon aveugle
Pg 13,5 femelle, deux connexions électriques et un bouchon aveugle
M20 femelle, deux connexions électriques et un bouchon aveugle
G1/2 femelle, deux connexions électriques et un bouchon aveugle SUS316
1/2 NPT femelle, deux connexions électriques et un bouchon aveugle SUS316
M20 femelle, deux connexions électriques et un bouchon aveugle SUS316
|
|
Intégral
indicateur
|
D · · · · · · · ·
E · · · · · · · ·
N · · · · · · · ·
|
Indicateur numérique
Indicateur numérique avec commutateur de réglage de plage*10
(Aucun)
|
|
Montage
support
|
UN · · · · · · · ·
B · · · · · · · ·
J · · · · · · · ·
C · · · · · · · ·
D · · · · · · · ·
K · · · · · · · ·
N · · · · · · · ·
|
SECC Montage sur tuyau de 2 pouces en acier au carbone (type plat)
Montage sur tuyau SUS304 de 2 pouces (type plat)
Montage sur tuyau SUS316 de 2 pouces (type plat)
Montage sur tube SECC en acier au carbone de 2 pouces (type L)
Montage sur tuyau SUS304 de 2 pouces (type L)
Montage sur tuyau SUS316 de 2 pouces (type L)
(Aucun)
|
| Codes optionnels |
|
/◊ Spécification facultative |
La série de transmetteurs EJA-E est l'évolution la plus récente de la famille de transmetteurs de pression DPharp de Yokogawa.Sorti en 2012, il combine la robustesse et le succès de la série EJA-A avec les performances de la série EJX-A pur-sang pour offrir le type de produit que vous attendez de Yokogawa.
L'EJA110E est notre transmetteur de pression différentielle à montage traditionnel standard de cette série.
Les fonctionnalités de l'EJA110E incluent :
- Précision de 0,055 % (précision de 0,04 %facultatif)
- 0,1% de stabilité tous les 10 ans
- Temps de réponse de 90 ms
- Certifié Exida et TUV SIL 2 / SIL3
- MWP 2 300 psi (MWP 3 600 psioption)
- Paramétrage local (LPS)
