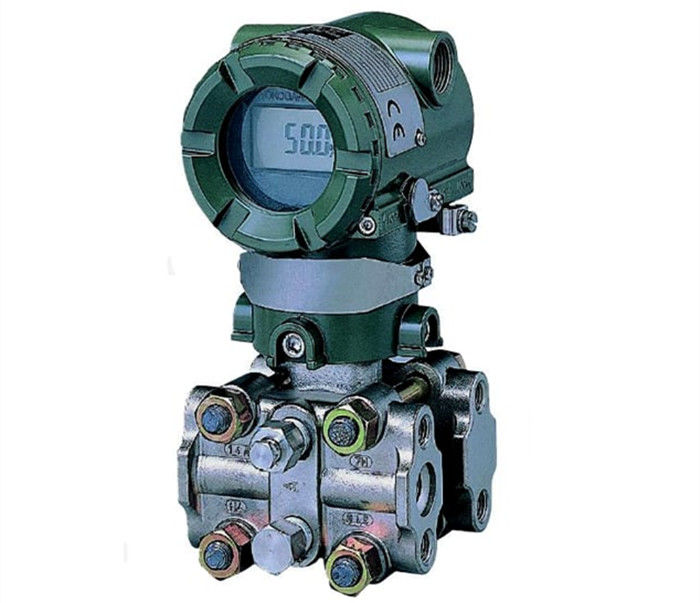

EJA110A-DMS5A-22ND Émetteur de pression différentielle Yokogawa EJA110A
Informations sur les commandes
Modèle:Le nombre de véhicules ne doit pas excéder:- Transmetteur de pression différentielle
Signal de sortie:- Je ne sais pas.-4 à 20 mA de courant continu avec communication numérique (protocole BRAIN)
La mesure de l'amplitude (capsule):M-1 à 100 kPa {100 à 10000 mmH2O} {4 à 400 inH2O} {10 à 1000 mbar}
Matériau des pièces mouillées:S#-[Corps] Je suis désolé.2SCS14A;SUS316L3;[Soucoupe d'aération]SUS3164
Connexions de processus:* 5-sans connecteur de procédé (1/4 NPT femelle sur les brides de couverture)
Matériau des boulons et des écrous:*Une-SCM435:[Pressure de travail maximale]16 MPa {160 kgf/cm2}5
Installation du moteur- Deux.-Type de tuyauterie d'impulsion verticale, à haute pression du côté droit, connecteur de processus vers le haut6
Connexion électrique:*2-1/2 NPT féminin, deux connexions électriques sans prise fermée
Indicateur intégral:*N-Je ne sais pas.
Le support de montage:D-SUS304: montage de tuyaux de 2 pouces (type L)
Le numéro d'immatriculation
Les marques "*" indiquent la sélection la plus typique pour chaque spécification.
Les marques "#" indiquent que les matériaux de construction sont conformes aux recommandations de la NACE relatives aux matériaux selon MR01-75.Veuillez consulter les normes NACE pour plus de détails..
- Les utilisateurs doivent tenir compte des caractéristiques du matériau des pièces humides sélectionnées et de l'influence des fluides de procédé.il estLa présence de matériaux inappropriés peut entraîner desfuite de fluides de processus corrosifs et blessure du personnel Il est également possible que le diaphragme lui-même puisse être endommagé etcette matière provenant le diaphragme cassé et le liquide de remplissage peuvent contaminer les fluides de processus de l'utilisateur.Soyez très prudent avec les fluides de procédé hautement corrosifs tels que l'acide chlorhydrique, l'acide sulfurique, le sulfure d'hydrogène, l'hypochlorite de sodium et la vapeur à haute température.Contactez Yokogawa pour plus de détails informations sur le matériau des pièces mouillées.
- Indique le matériau des brides de couverture et des connecteurs de processus.
- Le matériau du diaphragme est Hastelloy C-276 ou ASTM N10276.
- SUS316 ou ASTM grade 316.
- Pour le code de capsule L lorsqu'il est combiné avec le code de matériau des pièces humides H, M, T, A, D et B, la valeur maximale de travailla pressionest de 3,5 MPa {35 kgf/en cm2Je ne sais pas.
- Si nécessaire, indiquer le code C, D ou K du support de montage.
La série EJA-A est la ligne de transmetteurs de pression la plus réussie de Yokogawa.
Avec une base installée de plus de 4-1/2 millions d'émetteurs EJA-A dans le monde, il est capable de fournir des performances et une fiabilité élevées pour toutes les applications.
Il a une expérience éprouvée qui en fait un vrai cheval de bataille de l'industrie.
L'EJA110A est le transmetteur de pression différentielle à montage traditionnel de la série.
Les caractéristiques de l'EJA110A sont les suivantes:
- 0.065% de précision
- 00,1% Stabilité par 5 ans
- 2,300 psi MWP
Numéro de modèle: Le nombre de véhicules ne doit pas excéder:
-
Résultats: 4-20mA avec le protocole HART
-
Précision: ± 0,065% de la portée
-
Couverture: Le produit doit être présenté sous forme d'une couche d'étiquette.
-
Énergie électrique: 10.5 à 42 V
-
-
L'EJA110A présente une vue d'ensemble
| Types de mesures |
| Variable primaire |
Pression différentielle (DP) |
| Accuracité de référence |
| Variable primaire |
± 0,065% de la portée DP |
| Stabilité à long terme (toutes les conditions de fonctionnement normales) |
| Variable primaire |
Capsule M, H ou V: ±0,1% de l'URL par 5 ans
L Capsule: ±0,1% de l'URL pendant 1 an |
| Limite de pression maximale (MWP) |
| Toutes les capsules |
2300 psi |
| Effets de la surpression |
| Variable primaire |
±0,03% de l'URL |
| Dimensionnalité |
| Variable primaire |
M, H ou V Capsule: 100:1
Capsule L: 20 minutes1 |
| Pression de rupture (absolue) |
| Toutes les capsules |
10, 000 osi |
