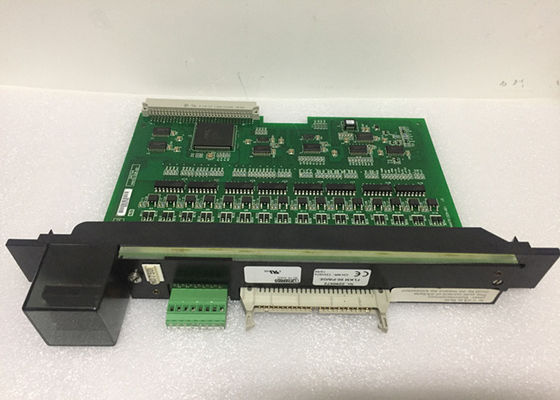

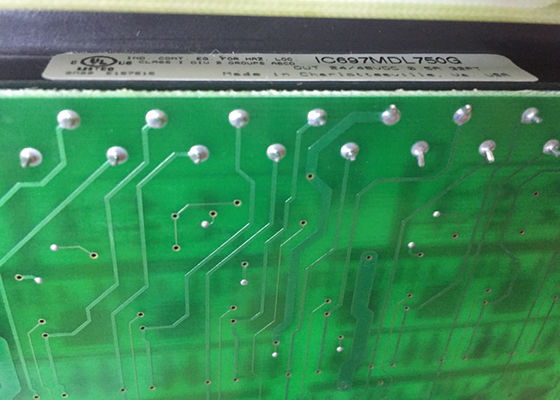

GE IC697 MDL750G 24/48 Volt DC 0.5 Ampère Module de sortie pour le PLC de la série GE Fanuc 90-70.

Module de sortie GE IC697 MDL750G 24/48 Volt DC 0,5 Ampère pour le PLC de la série GE Fanuc 90-70.


Description du produit

Le module de la série GE Fanuc90-70 IC697MDL750 est un module de sortie discret capable de convertir un afflux potentiellement élevé d'entrée en sortie souhaitée.Le module héberge 32 points de vente qui sont triés en quatre ensembles fusionnés de 8 points chacunChacun de ces points a une tension nominale de 24/48 volts et un courant à long terme de 0,5 ampère.Chacun des groupes peuplés de 8 points a une capacité totale de 2 ampères après prise en compte des facteurs de dissipationEn fonction de leur durée d'utilisation et de leur cote, chaque IC697MDL750 a également une capacité éphémère de diriger de grands courants d'entrée.Le courant de sortie d'un IC697MDL750 est capable d'alimenter les démarreurs de moteur, magnénoïdes, indicateurs et autres dispositifs de ce type.

Les lumières LED présentes sur le dessus de l'IC697MDL750 indiquent l'état prévalant à différents endroits du circuit logique interne.l'état d'allumage et d'arrêt des points de sortie est également indiqué par une LED sur l'IC697MDL750.

Un module IC697MDL750 est équipé d'une clé qui est incluse dans l'emballage. Cette clé doit être utilisée pour modifier les spécifications de la fente qui accueille le IC697MDL750.Cette personnalisation de la fente vise à l'empêcher d'être utilisée de manière inappropriéeLa clé est fixée lors de l'installation initiale du IC697MDL750 et reste dans cette position lors de tout retrait ultérieur du module.Cet accessoire peut être facilement démonté si nécessaire..

Plusieurs caractéristiques de l'IC697MDL750 sont sujettes à la configuration par l'utilisateur.La première caractéristique est les références d'entrée et de sortie du module qui peuvent être personnalisées à l'aide d'un ordinateur personnel qui exécute un logiciel Windows ou MS-DOSCe processus est effectué via un port SNP ou Ethernet TCP/IP. En outre, les sorties de l'IC697MDL750 peuvent être manipulées par l'utilisateur pour les désactiver ou les maintenir dans leur état antérieur.

L'IC697MDL750 est un module de sortie numérique qui fait partie du contrôleur logique programmable (PLC) de la série 9-70, anciennement fabriqué par GE Fanuc maintenant sous Emerson Automation.Ce module est un module de fente unique qui monte à une fente vide de la série 90-70 plaque de baseIl prend en charge les opérations d'E/S locales ou fait partie d'une architecture d'E/S distribuée plus large.L' IC697MDL750 est principalement doté de trente-deux (32) canaux de sortie discrets qui fournissent une plage de tension de sortie de 20 à 60 VDC avec une tension nominale de 24 / 48 VDCIl peut être utilisé pour alimenter une variété de charges électriques, pour mettre en œuvre une opération manuelle ou automatisée.Chaque canal du module fournit un courant de sortie de 0.5 Ampères d'une puissance de 2,0 Ampères par groupe de sortie. Ce module de sortie comporte quatre (4) groupes de huit (8) canaux chacun.L'isolation du module est fournie jusqu'à l'isolation du groupe uniquement avec une isolation nominale de 5000 Volts entre les groupes tandis que chaque canal de sortie a une isolation nominale de 1500 VoltsCe module a un courant d'entrée maximal de 10 Ampères avec une durée de 20 ms. La chute de tension de sortie maximale est de 1 Volt tandis que le temps de réponse du canal individuel est à un retard maximal de 1 ms.Chaque canal présente également un courant de fuite de 1 mAL'IC697MDL750 a une consommation de courant de 0,25 Ampère et est conçu pour être incompatible avec la norme VME C.1Ce module est livré avec un bloc de terminal amovible à haute densité idéalement utilisé avec des faisceaux de fil. Chaque terminal du terminal amovible accepte un maximum de deux (2) fils avec une taille de # 22 AWG (0.36 mm2) jusqu'à #14 AWG (2.10 mm2).

Le module de sortie discret connu sous le nom de module de sortie IC697MDL750 est conçu et fabriqué par GE Fanuc, un producteur bien connu de composants industriels de haute qualité et robustes.Le module fait partie de la série 90-70 de GE et est conforme aux réglementations établies par la norme C..1 des normes VME. Le module nécessite un courant de 0,25 Ampère provenant du bus de 5 Volts et dispose d'une tension d'isolement de 500 Volts entre les groupes de sortie.La tension d'isolation pour les sorties sur le plan arrière est de 1500 VoltsLe module de sortie IC697MDL750 comporte un total de 32 sorties disposées en groupes isolés égaux.Le module dispose d'un courant d'entrée de 10 Ampères pendant 20 millisecondes et d'un temps de réponse de 1 milliseconde (allumage/arrêt).

Le module de sortie IC697MDL750 n'a que 1 Volt (2 Ohms) de chute de tension nominale pour ses sorties et il a une plage de tension de sortie de 20 à 60 Volts CC.La tension de fonctionnement de l'unité est de 24 à 48 volts CCLe processus d'installation du module est facile et le processus de câblage est également simple.La conception du module permet une maintenance facile et sa construction avec une clé mécanique ne laisse aucune marge d'erreur. En raison de cette clé, les modules qui ne sont pas le bon type de module ne s'intégreront pas dans la fente réservée au module IC697MDL750.5 ampères par point et le courant maximal pour le groupe d'entrée est de 2 ampèresLe module est protégé contre les surtensions et fonctionne parfaitement avec les appareils qui ont un courant à l'état stable de 100 à 500 milliampères.La fréquence de répétition de ces appareils est jusqu'à 5 Hertz pour le niveau de courant le plus bas de l'état d'équilibre.

Les spécifications
