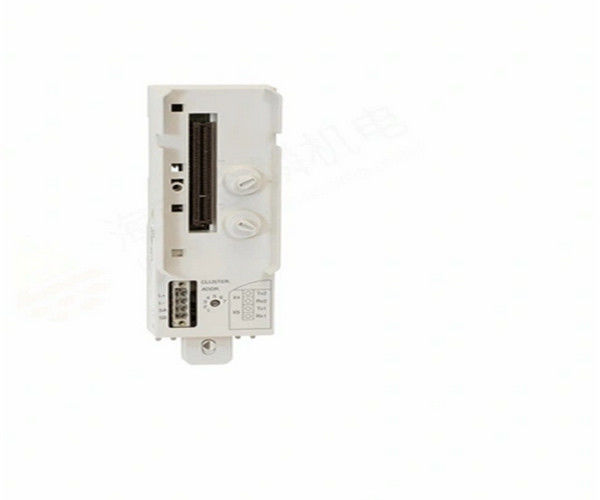

TU807-3BSE039025R1 Unité de terminaison du module pour assurer une transmission de signal stable
Définition
Le TU807 est une unité de terminaison de module (MTU) pour la configuration unique du modem Optical ModuleBus TB840/TB840A. Le MTU est une unité passive avec des connexions pour l'alimentation,un modulebus électrique unique, un TB840/TB840A et un interrupteur rotatif pour le réglage de l'adresse du cluster (1 à 7).
Informations générales
| Numéro de l'article |
Les produits de base doivent être présentés dans un emballage de qualité supérieure. |
| Protocole de communication |
Modulebus |
| Maître ou esclave |
N/A |
| Échange à chaud |
Je ne veux pas. |
| Utilisé avec le contrôleur HI |
- Oui, oui. |
| Puissance d'entrée |
Le système d'alimentation électrique doit être équipé d'un système d'alimentation électrique de type "A" ou "B". |
| Montage |
Verticale ou horizontale |
Données détaillées
| Connecteur |
Bloc du terminal |
| Type de consommation de 24 V. |
N/A |
| Distribution du courant du moduleBus |
5V maximum 1,5 A
24V 1,5 A |
| Clés mécaniques |
36 combinaisons différentes |
| Tailles de fil acceptables |
Solide: 0,2 à 2,5 mm2
Pour les pièces de rechange, la valeur de la valeur de rechange est la valeur de la valeur de rechange de l'appareil.
Le couple recommandé: 0,5 Nm |
| Voltage d'isolation nominale |
50 V |
| Voltage d'essai dialectique |
500 V de courant alternatif |
Environnement et certification
| Marquage CE |
- Oui, oui. |
| Sécurité électrique |
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de la substance. |
| Emplacement dangereux |
cULus Emplacement dangereux de classe 1, zone 2, zone 2 ATEX |
| Température, fonctionnement |
0 à +55 °C (+32 à +131 °F), les approbations sont délivrées pour une température de +5 à +55 °C |
| Température et stockage |
-40 à +70 °C (-40 à +158 °F) |
| Humidité relative |
5 à 95%, non condensés |
| Température ambiante maximale |
55 °C (131 °F), pour le montage vertical 40 °C (104 °F) |
| Classe d'équipement |
Classe I selon la norme IEC 60536; (protégé contre la terre) |
| Protection contre les intrusions |
IP20 selon la CEI 60529 |
| Conformité à la directive RoHS |
Le présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout État membre. |
| Conformité aux RAEE |
Le présent règlement est obligatoire dans tous ses éléments. |
Les dimensions
| Largeur |
59 mm (1,57 ̊) |
| Taille |
186.5 mm (7,34 ̊) y compris le verrou |
| Profondeur |
47 mm (1,85 ̊) |
| Le poids |
00,45 kg (0,99 lb) |
Caractéristiques et avantages
- Prise en charge de l'entrée/sortie d'un seul modulebus, y compris 1 TB807
- Un interrupteur rotatif pour le réglage de l'adresse du cluster
- Le verrouillage mécanique empêche l'insertion du mauvais type de module
- Connexion unique ModuleBus
- Dispositif de fixation au rail DIN pour le verrouillage et la mise à la terre
- Montage sur rails DIN
FAQ:
Q: Quelle est la marque du produit?
R: La marque du produit est ABB.
Q: Quel est le numéro de modèle du produit?
R: Le numéro de modèle du produit estLes produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe..
Q: Où le produit est-il fabriqué?
R: Le produit est fabriqué en FI.
Q: Quelles sont les modalités de paiement disponibles?
R: Les conditions de paiement disponibles sont T/T, Western Union et PAYONEER.
Q: Quel est le délai de livraison du produit?
R: Le délai de livraison du produit est de 3 à 5 jours.
