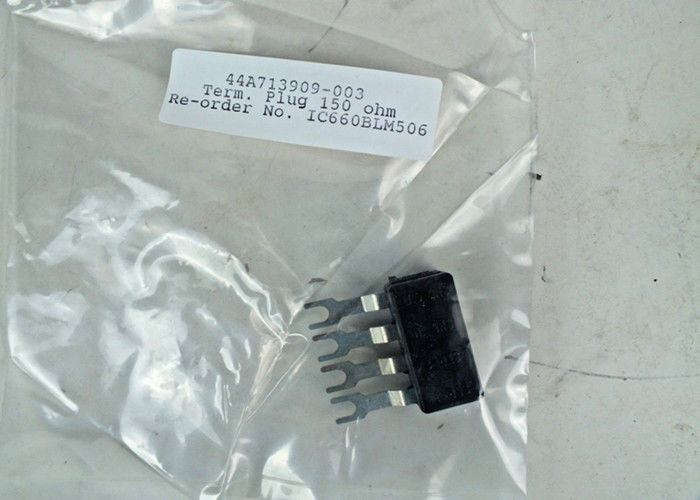

L'IC660BLM506 est une résistance de terminaison utilisée avec le module Genius I/O Block

L'IC660BLM506 est une résistance de terminaison utilisée avec le module Genius I/O Block.C'est un composant accessoire qui est spécifiquement nécessaire lorsque le dernier nœud du réseau Genius I/O est un module Genius I/O BlockLe bloc I/O du génie est autonome. distributed I/O devices that are capable of functioning as an I/O module and communication adapter simultaneously as each I/O block is installed with different I/O densities and support specific I/O types, tous capables d'échanger des données d'E/S par le biais du protocole E/S Genius sur la topologie de la chaîne de marguerite de Genius Bus.Maintenant sous Emerson Automation. L'IC660BLM506 a une valeur de résistance de 150 Ohms. Cette résistance peut être utilisée avec des câbles préfabriqués car elle peut être installée en glissant la résistance sur l'extrémité féminine du câble.Cela forme la connexion aux terminaux d'entrée/sortie Genius ainsi que l'impédance nécessaire pour terminer le bus. Si un bus d'entrée/sortie Genius redondant est en cours d'implémentation et que le dernier nœud est un module de commutation de bus (BSM), installez la résistance de terminaison uniquement sur les bornes S1 et S2 du BSM.Il n'est pas nécessaire d'installer une résistance de terminaison individuellement à chacun des bus. Si un contrôleur de bus ou un dispositif PCIM est le dernier nœud du bus d'E/S Genius, les résistances de terminaison embarquées ne doivent pas être réglées à la place,la résistance avec la valeur appropriée telle que l'IC660BLM506 peut être installée sur les connecteurs série 1 et série 2 du contrôleur de bus. The advantage of this method is that it permits boards to be replaced without the need of disconnecting or disrupting the connection since the Genius I/O Bus is continuously terminated by the separately installed resistor, pas les résistances de terminaison embarquées.

La fiche IC660BLM506 est une fiche de terminaison préfabriquée de 150 Ohms.Le poids de la prise IC660BLM506 est de 2 livres. La prise IC660BLM506 peut être utilisée avec des câbles de bus conventionnels et avec des câbles qui ont des connecteurs prémoldés. La prise IC660BLM506 doit être connectée à l'extrémité féminine du câble.Il existe 4 types de câblage qui peuvent généralement être trouvés dans un système d'installation industrielle.

Un système PLC utilisant des dispositifs I-O Genius peut avoir un mélange de câblage de contrôle, de câblage analogique et de câblage de communication, en particulier dans des espaces restreints.Le bus série Genius utilise des câbles de données en paire tordue de qualité informatiqueLe bus est construit par chaîne de marguerite où les lignes Serial 1 et Serial 2 sont tapées à des endroits intermédiaires le long du bus.Les connexions de bus doivent être cohérentes parce que le signal est polariséLe bouclier de câble est divisé en segments, et chaque bouclier de segment est DC mise à la terre à une extrémité (Shield Oot) et terminé avec un petit condensateur à l'autre extrémité (Shield In).Cette segmentation de câble est faite pour briser les chemins de la boucle de terre étendueLa terminaison du condensateur aide à réduire le bruit commun résultant de la prise en charge à haute fréquence et empêche en même temps les courants de boucle de terre à haute amplitude dans le bouclier du câble à basse fréquence.

 Spécifications techniques
