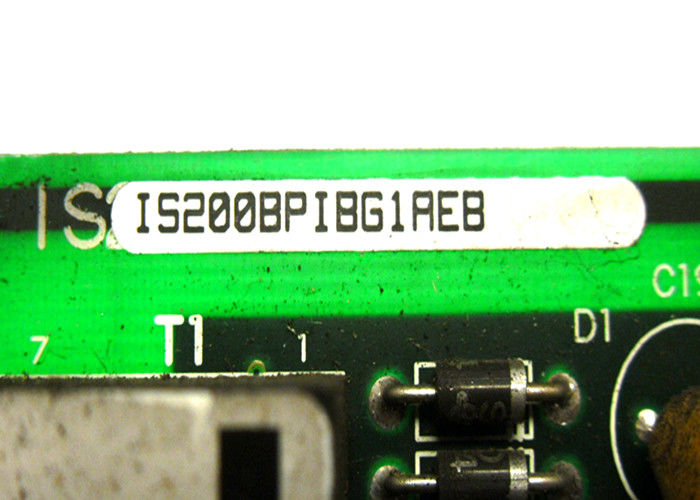

Le modèle IS200BPIBG1AEB fait partie de la série MK VI produite par General Electric.
Questions fréquemment posées sur l'IS200BPIBG1AEB
Combien de connecteurs y a-t-il sur le modèle IS200BPIBG1AEB?
Il existe quatre principaux types de connecteurs sur le modèle IS200BPIBG1AEB. Un PAPL, PBPL et PCPL ou Phase A Connecteur d'interface de carte de pilote et DPAPL, DPBPL et PCPL ou 17,7 connecteurs d'alimentation CA.PBPL, et les connecteurs PCPL ont chacun seize broches avec des fonctions individuelles pour chacune. Les connecteurs DPAPL, DPBPL et DPCPL ont deux broches chacun.voir les tableaux 7, 5, 4 et 3 pour les nomenclatures et leurs fonctions.
Quel est le type de modèle de l'unité IS200BPIBG1AEB?
Le modèle IS200BPIBG1AEB est une carte d'interface IGBT Drive Bridge Personality. Il est utilisé pour fournir le conditionnement du signal qui est nécessaire lors de l'interface et le travail avec le connecteur O1.Il utilise des signaux de contrôle numériques de niveau logique pour fonctionner avec trois à six cartes de rétroaction Gate Driver / Shunt ainsi que des circuits de rétroaction VCO isolés.
Description du produit
Le modèle IS200BPIBG1AEB est une carte d'interface de personnalité IGBT Drive Bridge fabriquée par General Electric et utilisée dans la série Mark VI IS2000.Il fournira le conditionnement du signal au connecteur P1 et des signaux de contrôle numériques au niveau logique à trois ou potentiellement six cartes Gate Driver/Shunt Feedback ainsi qu'à des circuits de rétroaction VCO isolés., qui surveillera à son tour les tensions de sortie de liaison CC et de phase VBC et VAB.Une autre caractéristique du modèle IS200BPIBG1AEB est qu'il peut capturer les défauts découverts par les cartes Gate Driver et ensuite signaler les informations de défautLes signaux logiques qui sont envoyés vers ou depuis la carte Gate Drive attachée seront double optocouplés avec une tension isolée de 5 V d'alimentation intermédiaire qui est dérivée de l'alimentation de 17,7 Vac.
Il existe six sources d'alimentation disponibles sur le modèle IS200BPIBG1AEB; ces sources d'alimentation sont dérivées des secondaires de trois transformateurs, une par phase.Il y a une tension de courant alternatif de 17.7 Vac; ce Vac est une entrée d'onde carrée et sera alimenté aux primaries du transformateur fournies par le connecteur P1.Un deuxième secondaire peut également rectifier et filtrer une onde pleine pour fournir une tension isolée de 12 V requise par le circuit de rétroaction de tension VCOIl y a une logique de contrôle sur le modèle BPIB qui est 5 V et sera alimenté par le connecteur P1.
Ce modèle peut contrôler les défauts des conducteurs de porte supérieurs et inférieurs et est verrouillé individuellement par phase.les défauts de verrouillage associés au circuit du conducteur seront annoncés sur la ligne de défaut de phase P appropriée.Pour plus d'informations sur les contrôles de défaut IS200BPIBG1AEB, voir la page 3 du manuel d'instructions GEI-100266.
Spécifications techniques
| Numéro de la partie |
Le nombre de personnes concernées par l'examen est le suivant: |
| Série |
Système de commande des turbines Mark VI IS200 |
| Produit de fabrication |
Systèmes industriels électriques généraux |
| Acronyme/abréviation fonctionnel |
BPIB |
| Type de modèle |
Tableau d'interface de la personnalité du pont de conduite IGBT |
| Variété VCO de rétroaction de tension de liaison en courant continu |
0 à 20 MHz |
| Besoins en énergie |
17.7 VAC ou 5 VDC |
| Sortie d'alimentation par interface de carte de pilote IGBT |
5 VDC isolés, maximum 500 Ma |
