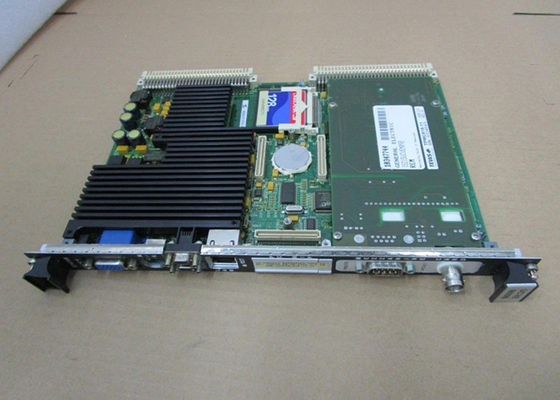

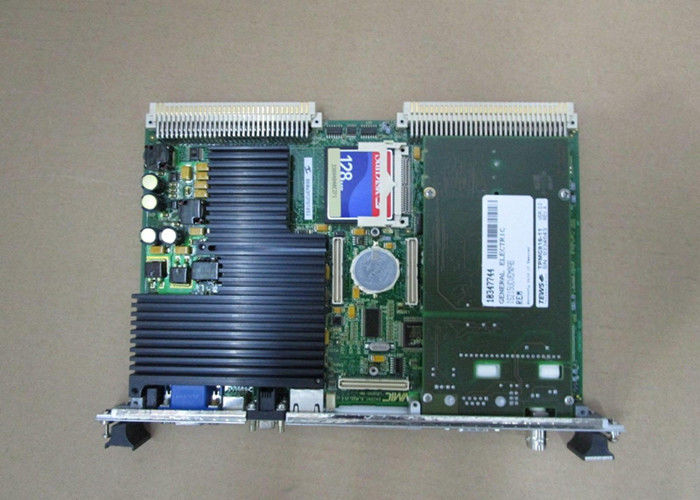

IS215UCVEM09 est un contrôleur standard fabriqué et conçu par General Electric

IS215UCVEM09 est un contrôleur standard fabriqué et conçu par General Electric

Les spécifications

Numéro de pièce: IS215UCVEM09
Fabricant: General Electric
Série: Marque VI
Système d'exploitation: QNX
Microprocesseur: Intel Celeron 300 MHz
Programmeur: bloc de commande
Type de produit: carte de contrôle d'unité
Disponibilité: en stock
Pays de fabrication: États-Unis (USA)

Description fonctionnelle

IS215UCVEM09 est un contrôleur standard fabriqué et conçu par General Electric. Il s'agit d'une carte à fente unique utilisant un processeur Intel Celeron de 300 MHz avec 16 Mo de mémoire flash et 32 Mo de DRAM.Un seul port Ethernet 10BaseT/100BaseTX (RJ-45) fournit une connectivité à la boîte à outils ou à d'autres dispositifs de commandeLe contrôleur est installé sur un rack Versa Modular Euro (VME) et communique avec les cartes d'E/S via le bus VME.QNX, un système d'exploitation multitâche en temps réel conçu pour des applications industrielles à grande vitesse et à haute fiabilité, sert de système d'exploitation de contrôle.La boîte à outils du système de contrôle est utilisée pour charger le logiciel spécifique à l'application du contrôleur (boîte à outils)Trois ports de communication permettent l'accès aux interfaces opérateur et technique.

La valeur de l'échantillon est calculée en fonction de la valeur de l'échantillon.

Un logiciel spécifique à l'utilisation du contrôleur avec des produits de vapeur, de gaz, d'aérodérivateurs terrestres et marins (LM) ou d'équilibre des installations (BOP) y est placé.Si la collecte des blocs est normale et que les blocs sont de taille moyenne, il peut exécuter jusqu'à 100 000 marches ou blocs par seconde.
Le contrôleur peut se synchroniser avec l'horloge de la carte de communication VCMI à moins de 100 microsecondes à l'aide d'une interruption d'horloge externe.La carte de communication VCMI utilise le bus VME pour envoyer et recevoir des données externes vers et depuis la base de données du système de contrôle (CSDB) dans le contrôleur.
Les entrées de processus et les sorties des cartes d'E/S constituent les données d'un système simplex.les sorties calculées pour être votées par le matériel de sortie, et les valeurs d'état interne qui doivent être échangées entre les contrôleurs constituent les données d'un système TMR.

Caractéristiques

Le composant est compatible avec le système de commande Mark VI. Il s'agit d'une carte VME avec un seul emplacement. Le contrôleur dispose de deux ports série RS-232C, d'un port Ethernet, d'une carte VME avec un seul emplacement.avec un facteur d'impulsion de 0,8 V ou plus, mais n'excédant pas 0,8 V,La carte comprend un processeur à grande vitesse, une mémoire flash et une mémoire DRAM.
Cette carte reçoit des données externes via la carte de communication VCMI. Selon le système, les données peuvent être livrées à la carte via l'E/S du processus (simplex) ou l'E/S votée (TMR.)

Composants du produit

Port du moniteur
Port clavier/souris
COM1 - Port RS-232C pour la mise en place initiale du contrôleur COM2 Port RS-232C pour la communication en série Modbus
ÉTHERNET 1 - Port Ethernet principal pour la communication EGD et la configuration de la boîte à outils
LED d'état - VMEbus SYSFAIL, activité flash, état de l'alimentation électrique
Les LED d'état Ethernet - actifs (clignotant = actif), (solide = inactif), liés (jaune = 10BaseT), (vert = 100BaseTX)
Interface ARCNET avec le contrôleur DLAN COM 20020

Interface DLAN

COM 20020 Contrôleur ARCNET, BNC 93 ohms, débit de transfert - 5 Mbps

Arbitrage de bus: la carte de contrôleur gère l'accès au bus et l'arbitrage entre plusieurs modules connectés au VMEbus.
Traitement des interruptions: Il prend en charge les demandes d'interruption des périphériques VMEbus et gère leur priorité et leur réponse.Les interruptions sont importantes pour les applications en temps réel qui nécessitent une attention immédiate à certains événements ou données.
Contrôle de transfert de données: gère les transferts de données entre le bus VME et d'autres appareils, tels que la mémoire, les appareils d'entrée/sortie (E/S) ou d'autres systèmes de bus.Il fournit les signaux et protocoles de contrôle nécessaires à un échange de données efficace et fiable..
Génération de synchronisation: Génère les signaux de synchronisation nécessaires au bon fonctionnement du VMEbus. Ces signaux comprennent les signaux d'horloge, le synchronisme du cycle du bus et les signaux de contrôle du bus.
Prise en charge des protocoles: les cartes de contrôle VME prennent généralement en charge divers protocoles VMEbus, tels que VME64x, VME320, ou VME64.,l'adressage et le chronométrage sur le VMEbus.
Connectivité de fond: La carte de contrôle se branche sur un fond VMEbus, qui sert de connexion physique entre plusieurs modules d'un système informatique.La carte est conçue pour tenir dans un emplacement VMEbus spécifique et se connecte au plan arrière via des connecteurs de bord.

Exigences de puissance

+5 V de courant continu, 6,6 A typique, 8,6 A maximum
+12 V de courant continu, 180 mA typique, 250 mA maximum
-12 V dc, 180 mA typique, 250 mA maximum

Caractéristiques

Interface Ethernet primaire: connecteur RJ-45 à paire tordue 10BaseT/100BaseTX
Mémoire: DRAM de 32 Mo, module flash compact de 16 Mo, cache L2 de 128 Mo, SRAM alimenté par batterie
Interface PROFIBUS: classe principale 1 du DP PROFIBUS
Ports COM: deux connecteurs D de 9 broches en miniature

Caractéristiques du système

Les systèmes de régulation de vitesse de petites turbines nécessitent une architecture simplifiée.
Le contrôle simplex est utilisé pour économiser de l'argent et de l'espace.Étant donné que les cartes terminales de type D se connectent directement au châssis de commande pour s'interfacer avec les cartes d'E/S, IONet n' est pas utilisé.
