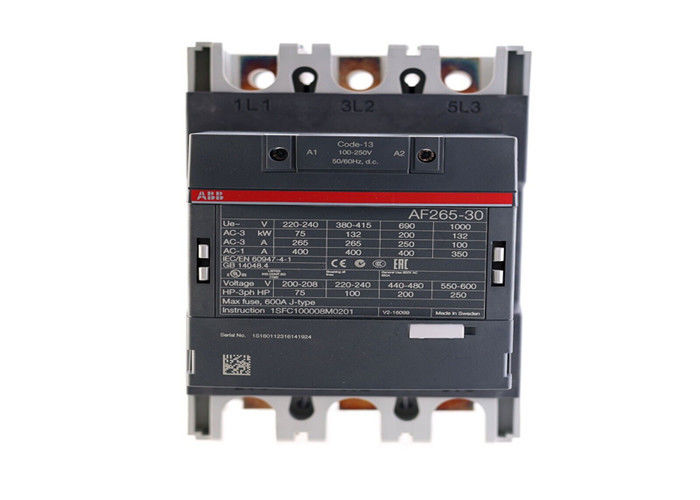

L'AF265-30-11-13 est un contacteur 3 pôles - 1000 V IEC ou 600 V UL avec des contacts auxiliaires pré-montés



Les dimensions
Largeur nette du produit:
de hauteur de 140 mm
Profondeur / longueur nette du produit:
180 mm
Hauteur nette du produit:
225 mm
Poids net du produit:
30,9 kg








Le secteur privé
Nombre de contacts principaux NO:
3
Nombre de contacts principaux NC:
0
Nombre de contacts auxiliaires NO:
1
Nombre de points de contact auxiliaires NC:
1
Voltage de fonctionnement nominal:
Circuits principaux 1000 V
Fréquence nominale (f):
Circuit principal 50 / 60 Hz
Courant thermique classique dans l'air libre (Ith):
Conformément à la CEI 60947-4-1, les contacteurs ouverts Θ = 40 °C 400 A
Le courant de fonctionnement nominal AC-1 (Ie):
(1000 V) 40 °C 350 A
(1000 V) 55 °C 300 A
(1000 V) 60 °C à 300 A
(1000 V) 70 °C 240 A
(690 V) 40 °C 400 A
(690 V) 55 °C 350 A
(690 V) 70 °C 290 A
Courant de fonctionnement nominal AC-3 (Ie):
(415 V) 55 °C 265 A
(440 V) 55 °C 265 A
(500 V) 55 °C 250 A
(690 V) 55 °C 250 A
(1000 V) 55 °C 113 A
(380 / 400 V) 55 °C 265 A
(220 / 230 / 240 V) 55 °C 265 A
Puissance opérationnelle nominale AC-3 (Pe):
(415 V) 132 kW
(440 V) 160 kW
(500 V) 160 kW
(690 V) 200 kW
(1000 V) 160 kW
(380 / 400 V) 132 kW
(220 / 230 / 240 V) 75 kW
Capacité de rupture nominale AC-3:
8 x le AC-3
Capacité de production nominale AC-3:
10 fois AC-3
Dispositifs de protection contre le court-circuit:
gG Fuseaux de type 500 A
Résistance à courte durée nominale au courant à basse tension (Icw):
à une température ambiante de 40 °C, à l'air libre, à un état froid 10 s 2120 A
à une température ambiante de 40 °C, à l'air libre, à l'état froid 15 min 400 A
à une température ambiante de 40 °C, à l'air libre, à un état froid 1 min 865 A
à une température ambiante de 40 °C, à l'air libre, à un état froid 1 s 2650 A
à une température ambiante de 40 °C, à l'air libre, à un état froid 30 s 1224 A
Capacité de rupture maximale:
cos phi = 0,45 (cos phi = 0,35 pour Ie > 100 A) à 440 V 3800 A
cos phi = 0,45 (cos phi = 0,35 pour Ie > 100 A) à 690 V 3300 A
Fréquence de commutation électrique maximale:
(AC-1) 300 cycles par heure
(AC-2 / AC-4) 150 cycles par heure
(AC-3) 300 cycles par heure
Courant de fonctionnement nominal DC-1 (Ie):
(110 V) 2 pôles en série, 40 °C 350 A
(220 V) 3 pôles en série, 40 °C 350 A
Courant de fonctionnement nominal DC-3 (Ie):
(110 V) 2 pôles en série, 40 °C 350 A
(220 V) 3 pôles en série, 40 °C 350 A
Courant de fonctionnement nominal DC-5 (Ie):
(110 V) 2 pôles en série, 40 °C 350 A
(220 V) 3 pôles en série, 40 °C 350 A
Voltage d'isolation nominale (Ui):
en conformité avec les normes IEC 60947-4-1 et VDE 0110 (groupe C) 1000 V
acc. selon les normes UL/CSA 600 V
Le débit d'air doit être supérieur ou égal à:
Circuit principal de 8 kV
Durabilité mécanique:
5 millions
Fréquence de commutation mécanique maximale:
300 cycles par heure
Limites de fonctionnement de la bobine:
(conformément à l'IEC 60947-4-1) 0,85 x Uc Min. ... 1,1 x Uc Max. (à θ ≤ 70 °C)
Voltage nominal du circuit de commande (Uc):
50 Hz 100... 250 V
60 Hz 100... 250 V
Opération en courant continu 100... 250 V
Consommation de la bobine:
Tenue à la tension maximale du circuit de commande nominale 50 Hz 17,5 V·A
Tenue à la tension maximale du circuit de commande nominale 60 Hz 17,5 V·A
Tenue à la tension maximale de la tension nominale du circuit de commande DC 4,5 W
Tension nominale du circuit de commande 50 Hz 385 V·A
Tension nominale du circuit de commande 60 Hz 385 V·A
Tension nominale du circuit de commande DC 410 W
Temps de fonctionnement:
Entre la désélectrification de la bobine et l'ouverture du contact sans contact 37... 47 ms
Entre l'alimentation de la bobine et la fermeture du contact sans contact 25... 55 ms
Capacité de raccordement Circuit principal:
2 x 70... 185 mm2 de forme souple
Cable à Al rigide 1 x 185... 240 mm2
Cable cu-rigide 2 x 70... 185 mm2
Circuit auxiliaire de capacité de raccordement:
Flexible avec ferrule 2x 0,75... 2,5 mm2
Flexible avec ferrule isolée 2x 0,75... 2,5 mm2
2x0,75... 2,5 mm2 de forme souple
Solide 2 x 1... 4 mm2
D'une largeur n'excédant pas 1 mm
Niveau de protection:
conformément à la norme IEC 60529, à la norme IEC 60947-1, à la norme EN 60529 Terminaux de bobine IP20
conformément à la norme IEC 60529, à la norme IEC 60947-1, à la norme EN 60529 Terminaux principaux IP00
Type de terminal:
Circuit principal: barres





L'utilisation de l'étiquette de référence

NEMA Taille:
5
NEMA pour le courant continu:
270 A
Rating de puissance: NEMA
(200 V CA) Trois phases 75 HP
(230 V CA) Trois phases de 100 CV
(460 V CA) Trois phases 200 HP
(575 V CA) Trois phases 200 HP
Voltage de fonctionnement maximal UL/CSA:
Circuits principaux 1000 V
Nombre d'utilisateurs:
(600 V courant alternatif) 350 A
Rating de puissance UL/CSA:
(200 V CA) Trois phases de 75 ch
(208 V CA) Trois phases de 75 ch
(220... 240 V AC) Trois phases de 100 ch
(440... 480 V AC) Trois phases de 200 ch
(550... 600 V AC) Trois phases de 250 ch

Environnemental

Température de l'air ambiant:
Proche du contacteur équipé d'un relais O/L thermique (0,85... 1,1 Uc) -25... 50 °C
Proche du contacteur sans relais O/L thermique (0,85... 1,1 Uc) -40... 70 °C
Proche du contacteur pour le stockage à -40... 70 °C
Altitude maximale de fonctionnement admissible:
Sans dégradation 3000 m
