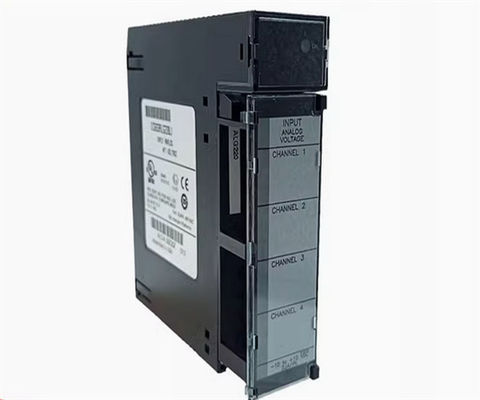

IC693ALG220 Série d'alimentation Fanuc Module d'entrée analogique

L'IC693ALG220 est un module de la série 90-30 fabriqué par GE Fanuc, actuellement sous Emerson Automation.compatibles avec une plage de signaux d'entrée de - 10 VDC à + 10 VDCCe module est optionnellement compatible avec les signaux 0 à 20 mA qui peuvent être activés en installant un connecteur de 250 Ohm sur le connecteur terminal utilisateur du module.L'IC693ALG220 est installé avec convertisseur analogique en numérique (ADC) avec une résolution de conversion de 12 bits pour la tension d'entrée; 10 bits pour l'entrée de courant qui peut être augmenté à 11 bits avec une résistance de précision.Chaque canal du module a un débit de mise à jour individuel de 4 ms tandis que le module est alimenté par l'alimentation 24 VDC fournie par le PLC.Il est doté d'une consommation de courant de 27 mA provenant d'un bus de +5 volts sur le backplane et de 98 mA provenant du bus de +24 volts isolé.Il est monté sur n'importe quelle fente d'entrée/sortie disponible de la plaque de base de la série 90-30 à 5 ou 10 fentes et occupe une seule fente du rack. L'IC693ALG220 a une précision absolue typique de +/-10 mV/40 μA tandis que le maximum est de +/-30 mV/160 μA au-dessus de la température de fonctionnement.réponse du filtre d'entrée de 17 Hz, isolation du module de 1500 volts entre le côté du champ et le côté logique, rejet transversale du canal de > 80 dB et impédance d'entrée de > 9 Megohms en mode tension et 250 Ohms en mode courant.

Le module IC693ALG220 est un module d'entrée analogique de GE Fanuc, qui fait partie de la série 90-30.est livré avec 4 canaux d'entréeChaque canal peut facilement convertir un signal analogique en signal numérique, selon les exigences de l'application utilisateur.le module d'entrée GE Fanuc IC693ALG220 CAV permet aux utilisateurs de convertir des signaux d'entrée allant de -10 à +10 VoltsLa vitesse de conversion pour chaque canal est d'environ 1 milliseconde. Ainsi, le module d'entrée IC693ALG220 fournit un taux de mise à jour d'environ 4 millisecondes pour n'importe quel canal à la fois.Le signal converti a une résolution de 12 bits binaireLe module d'entrée GE Fanuc IC693ALG220 est équipé d'un mode d'entrée de courant limité, ainsi que d'un jumper sur chaque connecteur terminal de l'utilisateur.Les utilisateurs peuvent utiliser le jumper pour connecter une résistance de shunt interne de 250 ohms au circuit. Cette résistance de shunt permet une plage d'entrée de -40 à +40 milliampères. Cependant, il est essentiel pour les utilisateurs de surveiller le courant d'entrée en permanence pour empêcher la résistance d'entrée d'auto-chauffage,l'alimentation principale du module d'entrée GE Fanuc IC693ALG220 CAV est une alimentation en courant continu isolée de +24 Volts,qui est alimenté par une alimentation PLCLa tension est envoyée à travers un régulateur/inverseur pour produire la tension requise pour le fonctionnement du module IC693ALG220.Le module d'entrée IC693ALG220 est livré avec une LED qui montre aux utilisateurs son état de fonctionnement.
