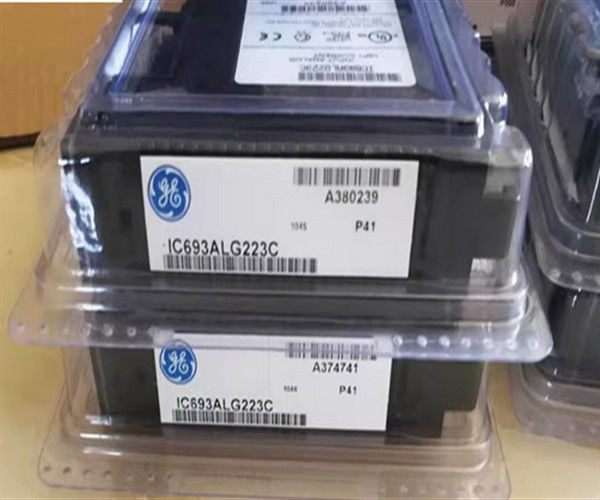

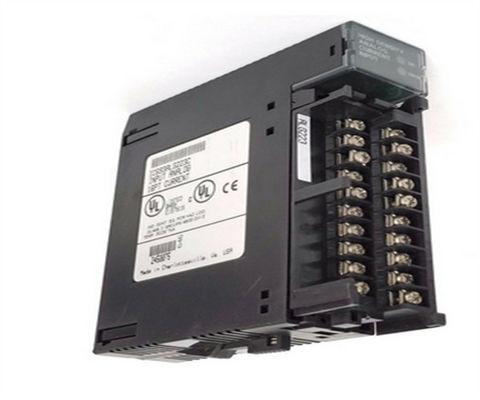

Module d'entrée de tension analogique de 16 canaux GE Fanuc IC693ALG223 pour appareils d'entrée/sortie à distance

Description du produit IC693ALG223

IC693ALG223 est un module d'entrée de courant analogique de la série 90-30 RX3i de PACSystems qui offre 16 canaux.Les 16 canaux séparés et à extrémité unique du module peuvent être configurés pour l'une des trois gammes suivantes:: 4 à 20 mA, 0 à 20 mA ou 4 à 20 mA Amélioré. Des alarmes hautes et basses sont disponibles sur chaque plage.le module IC693ALG223 peut être réglé avec une faible limite d'alarme pour détecter le courant d'entrée avec détection de défaut de fil ouvert dans les applications de 4 à 20 mA; les alertes d'alarme élevée peuvent également être réglées par l'utilisateur.IC693ALG223 peut être utilisé dans n'importe quelle fente d'E/S qui offre un connecteur série dans le système RX3i ou la série 90-30..

Spécifiquement pour le module IC693ALG223, 120 mA d'un bus 5 VCD sur le plan arrière du contrôleur est consommé.Une vitesse de mise à jour de 6 ms est standard avec un isolement de 250 VAC continu ou de 1500 VAC pendant une minuteLors de la numérisation des canaux actifs, le nombre de canaux à numériser sera complété par ordre de série.Les valeurs analogiques sont dimensionnées sur toute la plage du convertisseur avec un étalonnage d'usine réglant la valeur analogique par bit. Les racks RX3i prennent en charge les mises à niveau du micrologiciel associé à ce module, mais cela n'inclut pas les racks 90-30.et N'aide pas l'utilisateur à fonctionner et à résoudre les problèmes.

Spécifications techniques du numéro IC693ALG223
