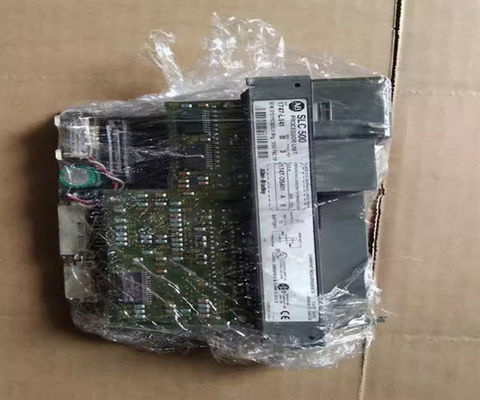

1747-L541 SER B PROC REV 3 SLC 500 Processeur numérique I O Module par Allen-Bradley

L'Allen-Bradley 1747-L541 est un processeur SLC 5/04 qui fait partie de la série SLC 500, qui comprend également les contrôleurs 1747-L541, L542 et L543.C'est un processeur haute performance amélioré avec une communication plus rapide et un temps d'exécution de programme plus court.Le SLC 5/04 est livré avec 16K, 32K, ou 64K mots de mémoire et il peut contrôler un maximum de 4096 points d'entrée et de sortie.le 1747-L541 dispose d'un canal DH+ intégré qui prend en charge les capacités de messagerie étendues et la communication haute vitesseIl dispose également d'un canal RS-232 pour prendre en charge le modem radio DF1, les communications DH-485, ASCII et Modbus RTU.Il comprend des instructions mathématiques avancées et diverses instructions supplémentaires.. Il prend également en charge l'E/S à distance, le passage de DeviceNet et l'adressage indirect.

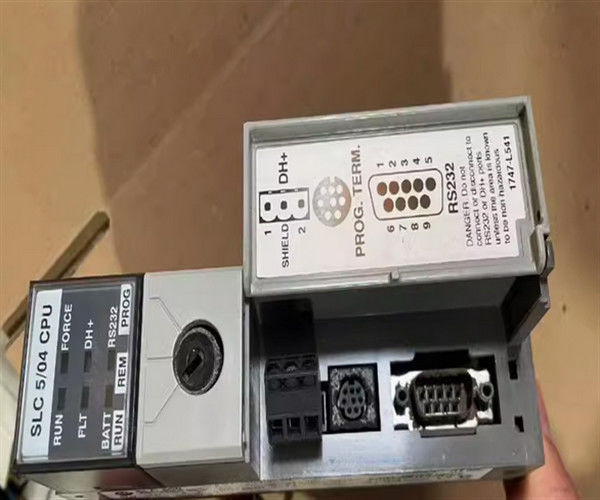

Le 1747-L541 a un temps de balayage de programme typique par mot clé de 0,9 millisecondes et un temps de balayage d'E/S typique de 0,225 millisecondes.Il nécessite une charge de courant de fond de 1 Amp à 5 Volts CC et de 200 mA à 24 Volts DC. Il a une interruption chronométrée sélectionnable de 1 milliseconde (STI) et une interruption d'entrée discrète de 0,5 milliseconde (DII).il utilise un appareil de mémoire flash 1747-M13 avec une mémoire de 64 KB. Le SLC 5/04 comprend un interrupteur de touche à 3 positions sur le panneau avant pour sélectionner les modes Exécuter, Télécommander ou Programme.Indicateurs d'état à LED RS-232 pour le dépannage et le diagnosticLes processeurs de la série SLC 500 ont une conception simple et rentable avec une histoire de bonnes installations dans des applications telles que le contrôle HVAC, SCADA et la manutention de matériaux.

L'Allen-Bradley 1747-L541 est un contrôleur SLC 5/04 doté d'une mémoire utilisateur intégrée de 16 KB, conçue pour gérer jusqu'à 4096 entrées et sorties.Ce contrôleur appartient au contrôleur logique programmable (PLC) de style modulaire SLC 500.

The 1747-L541 ideal for use in medium application as this controller is capable of implementing distributed IO application with the use of a communication adapter on the CPU rack and communication scanner on the IO racks. Le port de communication RS232 est configurable pour les topologies DF1 et DH485 peer-to-peer tandis que les communications DH+ prennent en charge la topologie longue distance et multi-goutte.

Alternativement, le port de communication RS232 peut également être utilisé avec un 1761-NET-AIC pour permettre au port série de se connecter à un réseau multi-gouttes.Les ports de communication sont définis par défaut sans poignée de main., 19.2 Kbaud, vérification d'erreur CRC, paquet dupliqué, détection sur et aucune parité pour le port RS232 et 57.6 Kbaud, adresse de nœud = 1 pour la voie de données plus (DH +).

Le contrôleur 1747-L541 nécessite un support SLC 500 pour le montage et la connexion au plan arrière électronique.Une alimentation du système est également nécessaire pour alimenter le circuit interne du processeur à travers le backplane électronique.

Ce contrôleur est inscrit UL aux normes de sécurité américaines et canadiennes, conforme CE et marqué C-Tick.
