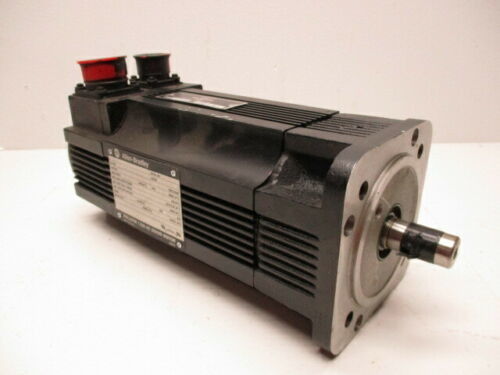

Servomotors personnalisables de la série 1326AB-B4100-21-K4 Torque Plus pour le servo-entraînement AC 1391-DES

Description du produit:1326AB-B4100-21-K4

Les Servomotors de la série 1326AB Torque Plus sont un ajout à la populaire gamme de Servomotors 1326AB.Les moteurs Torque Plus disposent d'un boîtier spécialement conçu pour fournir une longueur réduite et un couple nominal accru de 2Ils sont de haute performance, triphasés, sans pinceau,Les servomotors synchrones sont conçus par Allen-Bradley pour répondre aux exigences strictes des systèmes de mouvement hautes performancesCette série de servomotors CA est conçue pour être utilisée avec le servo-entraînement CA Allen-Bradley 1391 Digital (1391 ∆ES) (230 V d'entrée CA).La courbe typique vitesse-couple montre l'enveloppe de fonctionnement de différentes combinaisons d'entraînement 1326AB Torque Plus/1391

Caractéristiques:1326AB-B4100-21-K4

• Des aimants permanents spéciaux de profil de flux conçus par Allen-Bradley qui fournissent une réponse de servo accrue.
• Un champ stator à trois phases, sinusoïdallement enroulé pour le transfert direct de chaleur à la température ambiante et un fonctionnement en douceur à basse vitesse.
• Un résolveur sans pinceau fournit des informations de rétroaction de position, de commutation et de vitesse.1391 Une sortie d'encodeur Quad B (facultative) (réglable de 512 à 2048 ppr) est générée via la rétroaction du résolveur.
• 100% de couple de sortie nominale continu à l' arrêt.
• Une balance de précision de 0,0127 mm (0,0005 pouces) de déplacement total de pic à pic.
• Un système d' isolation UL.
• La capacité d'être monté verticalement à n'importe quel angle avec l'arbre vers le haut ou vers le bas.
• Le boîtier en aluminium a des nageoires qui permettent un transfert de chaleur accru.
• La protection de l'enceinte IEC 529 IP65 (lorsqu'elle est utilisée avec l'option de scellé d'arbre) pour résister à des environnements difficiles.

Paramètres techniques:1326AB-B4100-21-K4

Applications: 1326AB-B4100-21-K4

Le moteur doit être équipé d'un moteur à enroulement à température nominale et à température ambiante de 40 °C.

Tp Le couple maximal qui peut être produit par la combinaison moteur/entraînement avec les deux à température nominale.Des couple de pointe plus élevés sont admissibles lorsque le couple RMS est inférieur ou égal au couple nominal (Tc).

Vitesse nominale: vitesse de fonctionnement de la combinaison entraînement-moteur à laquelle un minimum de 70% du couple nominal continu (Tc) peut être développé.

Zone d'exploitation nominale Limite de la courbe couple-vitesse où la combinaison moteur-contrôleur peut fonctionner à l'aide d'un servo sans dépasser la valeur nominale RMS de l'une ou l'autre

Personnalisation: 1326AB-B4100-21-K4

Constante de temps électrique Temps requis pour que le moteur atteigne 63% de son courant nominal.Température ambiante ️ Température ambiante maximale dans laquelle le moteur peut fonctionner à des charges nominales sans dépasser ses limites de montée en température de type d'isolation- Classe d'isolation ­ Désignation des limites de température de fonctionnement des matériaux isolants pour moteurs.Constante de temps thermique Le temps nécessaire pour que les enroulements du moteur atteignent 63% de l'augmentation continue de la température avec une perte constante de watts. Constante de couple Quantité de couple développée pour un ampère de courant du moteur à la température indiquée du moteur.Constante de tension . Résistance de borne ️ Résistance de remontage ️ Inductivité ️ Inductivité de remontage mesurée par une entrée de tension d'impédance zéro appliquée au rotor verrouillé.Moment polaire d'inertie du rotor . poids du moteur: poids du moteur complet (y compris le frein, s'il est fourni) moins le poids des options. équilibre: compensation de la distribution du poids du rotor pour réduire la résonance vibratoire.Les moteurs sont équilibrés en usine à vitesse de marche..
