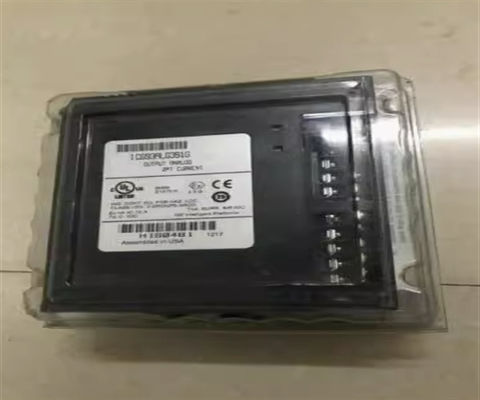

Fanuc IC693ALG391 Module de sortie 2 points courant analogique 0-20 Amp Max

Description du produit de l'IC693ALG391

L'IC693ALG391 est un PLC de la série 90-30, un module de sortie analogique fournissant un signal de sortie de courant de 0 à 20 mA / 4 à 20 mA et des signaux de sortie de tension de 1 à 5 VDC / 0 à 5 VDC.Ce module était fabriqué par GE Fanuc Automation.Le module dispose de deux canaux de sortie analogiques avec une résolution de 4μA (1 LSB = 4μA); 0 à 20 mA 5μA (1 LSB = 5μA); 1 à 5 V 1 mV (1 LSB = 1 mV); 0 à 5 V 1.25 mV (1 LSB = 1.25 mV) avec une consommation de courant en arrière-plan de 30 mA à partir de l'alimentation +5V et 215 mA à partir de l'alimentation en arrière-plan isolée +24 VDC ou de l'alimentation utilisateur.

IC693ALG391 est un module de sortie de courant analogique à deux canaux pour le contrôleur logique programmable de la série 90-30.Il offre deux canaux de sortie avec chaque sortie ayant la capacité de convertir 12 bits de données binaires (numériques) en une sortie analogique pour une utilisation selon les besoins de nombreuses applications. IC693ALG391 est capable de donner des sorties allant de 0 à 20 mA. Le signal converti a une résolution de 12 bits binaires. Cependant, le bit de signal n'est pas nécessaire lors de la conversion de la sortie.Pendant chaque processus de numérisationLe registre %AQ comporte 13 bits essentiels qui sont modifiés en signes de grandeur par le PLC et transmis au module.Le convertisseur D/A utilise 12 des bits tandis que le treizième bit (signe) est utilisé pour vérifier si des données négatives ont été transmises au module.

Si IC693ALG391 reçoit des données négatives, il sort l'extrémité inférieure de la plage de courant de 4 mA à 20 mA. Le logiciel a tendance à rejeter toute valeur supérieure à 32767 saisie dans les modules.L'IC693ALG391 donne deux gammes de sortie qui sont de 4 et 20 mACes deux gammes de sortie ont des informations de l'utilisateur établies pour s'assurer qu'un nombre de 0 est égal à 4 mA et un nombre de 32000 est égal à 20 mA. Chaque 1000 ajouts égal à 0,5 mA.Dans le cas où le processeur est basculé en mode STOP ou RESET, lors de la mesure de la sortie de courant, de 4 à 20 mA, de la sortie, de 0 à 20 mA, l'état du module change soit à 0/4MA par défaut, soit à Hold-Last-State.Le choix de la condition appropriée est créé en disposant le jumper DEF0/4 sur le connecteur détachable de la carte de borne sur le module.

Chaque sortie de courant analogique à deux canaux peut être utilisée comme source de courant / source de tension moins précise.La plage de tension dépend de la disposition de la plage de sortie actuelle et peut être ajoutée avec l'utilisation d'une résistance de 250 ohms au lieu d'un sauteur de tensionUne alimentation isolée +24 VDC fournie par l'alimentation PLC est la source d'alimentation principale pour IC693ALG391.Il y a deux bornes offertes à la carte de borne d'entrée/sortie du module pour +24 volts fournis par l'utilisateurCes bornes sont importantes car elles offrent une alimentation en veille pour permettre aux sorties de conserver leur valeur lorsque l'alimentation interne est perdue et que l'état de veille est choisi.

Lorsque la tension appliquée est supérieure au +24 VDC isolé qui est de 21,5 volts à 26,5 volts, l'alimentation utilisateur est utilisée.une source de tension interne d'environ +24V est produite à l'intérieur du module pour faire fonctionner les sorties en boucle de courantPour réduire la charge et le bruit capacitif, il est nécessaire d'utiliser des conducteurs de type source.tous les champs reliés au module doivent être câblés à l'aide d'un bon câble d'outil tordu et protégé relié au GNDCette liaison GND offre un accès à la plaque de base permettant de réduire le bruit. Trois modules de sortie de courant analogique peuvent être configurés lorsque les fournisseurs donnés par l'utilisateur ne sont pas utilisés pour alimenter le module.

Spécifications techniques de IC693ALG391

Informations concernant IC693ALG391


L'IC694ALG391 est un module de sortie analogique anciennement fabriqué par GE Fanuc Automation, maintenant acquis par Emerson Automation.Ce module est un module à fente unique avec deux (2) canaux de sortie analogiques qui génère des signaux de sortie de tension et de courant tels que 0-20 mA / 4-20 mA et 1-5VDC / 0-5 VDC signaux électriquesCe module est livré avec des résolutions spécifiques, notamment 4μA (1 LSB = 4μA) à 4-20 mA; 5μA (1 LSB = 5μA) à 0-20 mA; 1 mV (1 LSB = 1 mV) à 1 à 5 VDC et 1,25 mV (1 LSB = 1,25 mV) à 0-5 VDC.Ce module est utilisé en particulier pour actionner les dispositifs de commande modulateurs tels que les vannes de commandeIl peut également être utilisé pour la retransmission de signaux et l'interface avec des compteurs de panneau, des enregistreurs de données et d'autres éléments de réception.L'IC694ALG391 est installé à n'importe quel emplacement de montage d'E/S d'une plaque de base à 5 ou 10 fentes.Il est doté d'un seul indicateur d'état OK du module indiquant l'état opérationnel du module.La précision absolue du module est de 8 μA à une température de fonctionnement de 25 °C (77 °F) lorsqu'il est configuré pour 4 à 20 mA; 10 μA à 25 °C (77 °F) pour une configuration de 0 à 20 mA; 50 mV à 25 °C (77 °F) pour un fonctionnement de 1 à 5 V et 50 mV à 25 °C (77 °F) pour un fonctionnement de 0 à 5 V.L'IC694ALG391 a une consommation interne de 30 mA à partir de l'alimentation +5V et de 215 mA à partir de l'alimentation isolée +24 VDC en arrière-plan ou de la source d'alimentation fournie par l'utilisateur.

L'IC693ALG391 est un PLC de la série 90-30, un module de sortie analogique fournissant un signal de sortie de courant de 0 à 20 mA / 4 à 20 mA et des signaux de sortie de tension de 1 à 5 VDC / 0 à 5 VDC.Ce module était fabriqué par GE Fanuc Automation.Le module dispose de deux canaux de sortie analogiques avec une résolution de 4μA (1 LSB = 4μA) à 4-20mA; 5μA (1 LSB = 5μA) à 0 à 20 mA; 1 mV (1 LSB = 1 mV) à 1 à 5 V; 1.25 mV (1 LSB = 1.25 mV) à 0 à 5 V avec un courant de 30 mA provenant de l'alimentation en arrière-plan de +5 V et de 215 mA provenant de l'alimentation en arrière-plan isolée +24 VDC ou de l'alimentation utilisateur.
