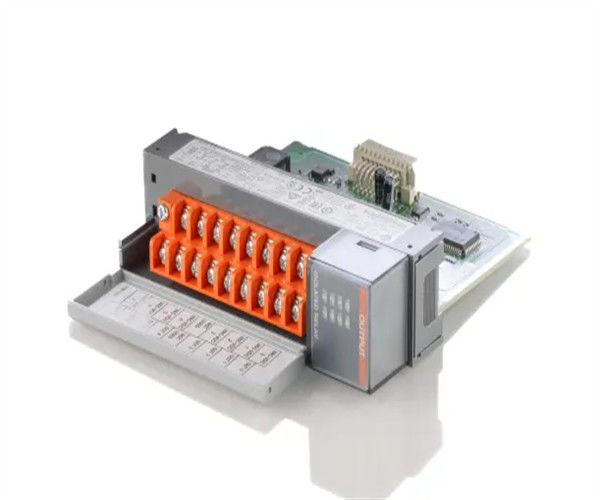

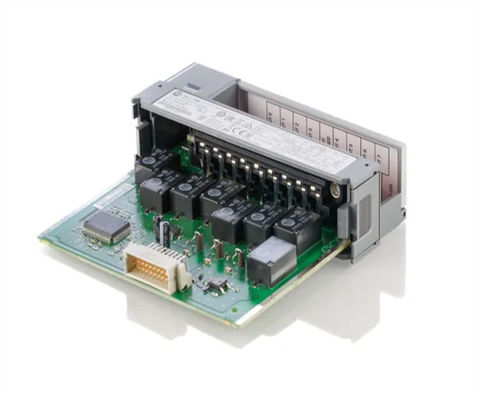

Module de sortie de relais isolé Allen-Bradley 1746-OX8 SLC 500, 8 points

Description du produit 1746-OX8

L'Allen-Bradley 1746-OX8 est un module de sortie de contact de la famille SLC 500 de contrôleurs programmables.Il a une tension de fonctionnement comprise entre 5-125V CC et 5-265V ACEn outre, le 1746-OX8 fonctionne à un courant de rétro-plan de 85mA à 5V CC et 90mA à 24V AC. La dissipation thermique du module est de 0,825W par point.590W avec un total de 8.60W. Je vous en prie.

Le 1746-OX8 a un retard de charge résistive unique maximal de 10,0 ms lorsqu'il est allumé et de 10,0 ms lorsqu'il est éteint.le module a une fuite maximale hors état de 0 mA et un courant de charge minimum de 10 mA à 5 V CC. Le courant continu par module doit être limité pour empêcher la puissance du module de dépasser 1440VA. Le 1746-OX8 a une puissance de contact de relais de 30A à 120V AC maximum avec une rupture de 3.0A à 240 V CAEn outre, le 1746-OX8 a une puissance de contact de relais de 0,22A et 1,2A à 125V DC et 24V DC respectivement.

Le 1746-OX8 a une classe 1, division 2 pour être utilisé dans un environnement dangereux.La température de fonctionnement du 1746-OX8 est comprise entre 0 et 60 °C (32 à 140 °F) et la température de non-fonctionnement est comprise entre -40 et 85 °C (-40 à 185 °F) à une humidité de fonctionnement non condensante de 5 à 95%.Le module est conforme à la norme NEMA CS-232 pour les normes de bruit. Le 1746-OX8 a un déplacement de vibration de fonctionnement de 0,015 ̊ de pic à une vitesse de 5-57 Hz avec une accélération de 2.5 g à 57-2000 HzIl a un choc de fonctionnement de 10 g et une isolation de 1500 V.

Vers 1746-OX8

Le module Allen-Bradley 1746-OX8 est un canal SLC 500 pour canaliser le module de sortie de relais isolé.La plage de température non opérationnelle est de -40 à 185 degrés FahrenheitL'humidité de fonctionnement non condensante recommandée est de 5 à 95%. L'immunité nominale au bruit est conforme à la norme NEMA ICS 2-230.015 pouces de déplacement à 5 à 57 HertzLe module 1746-OX8 est certifié par les normes UL, CSA et CE. La dissipation de chaleur nominale par point d'alimentation du module est de 0,825 Watt.La dissipation thermique minimale lorsque aucune puissance de champ n'est appliquée est de 2La dissipation thermique totale du module lorsque toutes les sorties sont alimentées est de 8,6 watts.

Le module 1746-OX8 a 8 sorties isolées individuellement. À 24 Volts DC, le module consomme 0,09 Ampère de courant et à 5 Volts DC, le module consomme 0,085 Ampère..Dans l'état activé, le retard du signal avec une charge résistive maximale est de 10 millisecondes. Dans l'état éteint, le retard du signal pour la charge résistive maximale est de 10 millisecondes.La plage de tension de fonctionnement avec une alimentation en courant continu de 5 volts est de 5 à 125 volts et avec une alimentation en courant continu de 24 voltsLe débit maximal de fuite est de 0 milliampères. Le niveau minimum de courant de charge recommandé est de 10 milliampères à 5 volts CC. À 120/240 volts AC, le débit maximal de fuite est de 10 milliampères.le courant continu par point est de 2.5 Ampères. À 125 Volts CC, le courant continu par point est de 1 Ampère et à 24 Volts DC, le courant continu par point est de 2 Ampères.

Spécifications techniques pour 1746-OX8

Avertissement Rockwell: le produit est utilisé en excédent. PDF Supply n'est pas un revendeur autorisé ou une société affiliée du fabricant de ce produit.Le produit peut avoir des codes de date plus anciens ou être une série plus ancienne que celle disponible directement auprès de l'usine ou des concessionnaires agréés.. Comme PDF Supply n'est pas un distributeur autorisé de ce produit, la garantie du fabricant original ne s'applique pas.PDF Supply ne fait aucune déclaration quant à savoir si un produit PLC aura ou non un firmware et, si elle a un firmware, si le firmware est le niveau de révision dont vous avez besoin pour votre application.PDF Supply ne fait pas non plus aucune déclaration quant à votre capacité ou à votre droit de télécharger ou d'obtenir le firmware du produit de Rockwell.PDF Supply ne fait aucune déclaration quant à votre droit d'installer un tel firmware sur le produit.PDF Supply n' obtiendra ni ne fournira de firmware pour votre compteIl est de votre responsabilité de respecter les termes de tout accord de licence d'utilisateur final ou document similaire lié à l'obtention ou à l'installation de firmware.

Taille estimée de la cargaisond'une épaisseur n'excédant pas 10 mm
Dimensions: 5 pouces x 2 pouces x 6 pouces
(de 12,7 cm x 5,1 cm x 15,2 cm)
Poids: 0,4 kg
Code tarifaire: 8538907080
