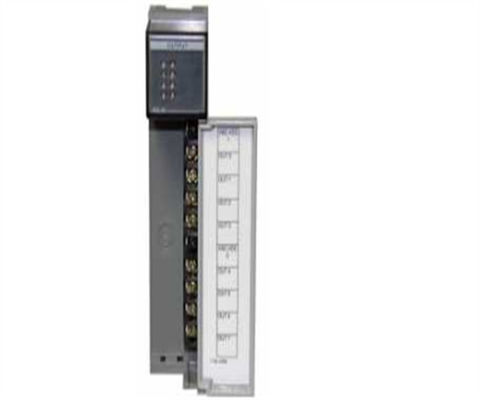

1746-OW8 Module de sortie numérique Allen-Bradley 8 point-réle

Description du produit 1746-OW8

L'Allen-Bradley 1746-OW8 est un module de sortie de contact de la famille SLC 500.Sa dissipation thermique est de 0.138W par point, avec une dissipation minimale de 2,59W et une dissipation maximale de 3,7W. Le 1746-OW8 dessine un courant de fond de 85mA à 5V et 90mA à 24V. Il fonctionne avec une catégorie de tension CA/CC.Le 1746-OW8 a une plage de tension (opérationnelle) de 5-125V DC ou 5-265V AC, un retard de signal de 10 ms pour l'allumage et l'arrêt (charge résistive maximale) et un courant continu de 16 A par module sur AC et 8 A par courant commun.

Le 1746-OW8 est certifié par la CSA pour une utilisation dans des endroits dangereux de classe 1, division 2. Il est qualifié pour fonctionner dans des environnements avec un niveau d'humidité relative compris entre 5 et 95%, sans condensation.Il est préférable de le conserver à une température comprise entre -40 et 85 degrés Celsius.Il doit fonctionner dans des environnements avec des températures comprises entre -25 et 60 degrés Celsius.Ce module est adapté à une utilisation dans un environnement industriel où le niveau de pollution est inférieur à la pollution 2.. (Ce niveau est défini dans la norme EN/IEC0664-1). Avec l'aide de lumières LED, l'état de chaque point de sortie peut être surveillé, facilitant le processus de dépannage.Une bande de couleur est disponible sur le panneau avant du 1746-OW8 pour aider à faire correspondre un bloc de terminal amovible au module droitLes blocs terminaux amovibles sont également codés par couleur pour augmenter la précision.

Le module d'entrée numérique Allen-Bradley 1746-OW8 SLC 500 est livré avec huit (8) sorties.La température de fonctionnement est de -40 à 85 degrés.. Celsius (-40-185 degrés Fahrenheit) avec une humidité relative de 5 à 95% sans condensation. La vibration de fonctionnement de ce module est de 2 g à 10 à 500 Hz et le choc de fonctionnement de ce module est de 30 g.Le Allen-Bradley 1746-OW8 a une dissipation de chaleur maximale de 30,7 watts avec 0,138 watts par point.

Le module d'entrée numérique Allen-Bradley 1746-OW8 a une plage de tension de fonctionnement de 5 à 125 V CC et de 5 à 265 V AC à 47 à 63 Hz. Le courant de fond à 5 V CC de ce module est de 85 mA.Le courant de fond à 24 V CC de ce module est de 90 mAL'Allen-Bradley 1746-OW8 est fourni comme équipement de type ouvert.Ce module doit être installé dans un environnement dont le niveau de pollution n' est pas supérieur à la pollution 2 (tel que défini dans la publication EN / IEC0664-1) lorsqu' il est appliqué dans un environnement de zone 2.Ne débranchez pas l'appareil à moins que la puissance n'ait été retirée.Ne débranchez pas l'équipement s'il se trouve dans une zone dangereuseSi cela est ignoré, un arc électrique dangereux sera créé.L'Allen-Bradley 1746-OW8 est un module de sortie de relais de huit (8) canaux fabriqué par Allen-Bradley qui est utilisé avec la plate-forme SLC 500 Programmable Logic Controller (PLC)Il est spécifiquement compatible avec le matériel de style fixe ou modulaire pour une utilisation avec les contrôleurs SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 et SLC 5/05.

Utiliser ce module avec des catégories de tension de fonctionnement de 5 à 125 VDC et de 5 à 265 VAC.Ce module est divisé en deux (2) groupes avec 4 quatre (4) canaux par groupe pour permettre le fonctionnement avec des tensions différentes ou les mêmesDes dispositifs de suppression des surtensions peuvent être installés pour maximiser la durée de vie des modules.

Outre les processeurs SLC, ce module est compatible pour une utilisation en topologie d'E/S à distance.D'autres emplacements sont compatibles pour ce module.

Avec l'utilisation du 1746-OW8, le besoin de relais d'interposition peut être éliminé.Comme ce module prend déjà en charge la capacité mentionnée, la nécessité d'un circuit interposé est éliminée, ce qui permet d'économiser de l'espace sur les panneaux et d'accroître la rentabilité.

Ce module est certifié pour le fonctionnement de la classe 1, division 2 et a une valeur de retard de signal similaire de 10,0 ms pour les transitions ON et OFF à charge résistive maximale.Le courant continu par module est de 16.0 ampères AC avec 8,0 A par groupe. Il occupe une seule fente du châssis, quel que soit l'emplacement de l'installation.

Avertissement Rockwell: le produit est utilisé en excédent. PDF Supply n'est pas un revendeur autorisé ou une société affiliée du fabricant de ce produit.Le produit peut avoir des codes de date plus anciens ou être une série plus ancienne que celle disponible directement auprès de l'usine ou des concessionnaires agréés.. Comme PDF Supply n'est pas un distributeur autorisé de ce produit, la garantie du fabricant original ne s'applique pas.PDF Supply ne fait aucune déclaration quant à savoir si un produit PLC aura ou non un firmware et, si elle a un firmware, si le firmware est le niveau de révision dont vous avez besoin pour votre application.PDF Supply ne fait pas non plus aucune déclaration quant à votre capacité ou à votre droit de télécharger ou d'obtenir le firmware du produit de Rockwell.PDF Supply ne fait aucune déclaration quant à votre droit d'installer un tel firmware sur le produit.PDF Supply n' obtiendra ni ne fournira de firmware pour votre compteIl est de votre responsabilité de respecter les termes de tout accord de licence d'utilisateur final ou document similaire lié à l'obtention ou à l'installation de firmware.
