Module de sortie numérique à 16 points

Description du produitLes produits de la catégorie 1

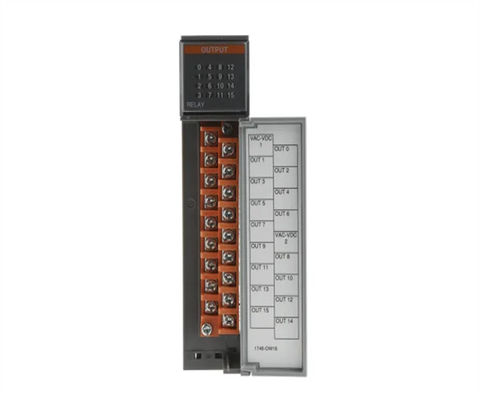

Le Allen-Bradley 1746-OW16 est un module de sortie de contact numérique SLC 500.) Canaux relais avec une tension de fonctionnement de 5 à 265 volts AC ou 5 à 125 volts DCIl dispose de deux groupes de sortie avec huit canaux par commune.

L'Allen-Bradley 1746-OW16 est un module de sortie discret d'Allen-Bradley utilisé avec la famille de produits SLC 500.

Ce module est idéal pour une utilisation dans des applications où il existe une variété de catégories de tension, telles que la tension en courant continu de 5 à 125 VDC et de 5 à 265 VA.Il a deux (2) groupes d'entrée avec un (1) terminal commun par groupeCes regroupements permettent à un groupe de fonctionner avec une tension CC tandis que l'autre groupe avec une tension CA. Il peut également être utilisé avec la tension CC ou les deux entrées de tension CA.L'utilisation de ce module élimine la nécessité d'implémenter des circuits interposés.

Lorsqu'il fonctionne avec 120 VAC, le breakout Ampere est de 15 A tandis que le breakout est de 1,5 A. Pour 240 VAC, le breakout Ampere est de 7,5 A et le breakout Ampere est de 0,75 A.Le courant continu pour le fonctionnement en courant alternatif est de 2.5 A. Lorsqu'il fonctionne à 125 VDC, le contact de commande est de 0,22 A et le contact de rupture est de 1,2 A. À 125 VDC, le courant continu est de 1,0 A et de 2,0 A à 24 VDC.Il est recommandé d'installer des dispositifs de suppression des surtensions extérieures pour chaque canal.L'utilisation de ces dispositifs empêche les dommages au module et prolonge ainsi sa durée de vie.

L'Allen-Bradley 1746-OW16 est un module de sortie SLC 500 discrète d'Allen-Bradley.Il est utilisé dans ce module a seize (16) sorties de contact relais avec deux (2) groupes ayant huit (8) points par commun.

L'installation de ce module exige de ne pas être exposé à des produits chimiques car ces derniers peuvent dégrader les propriétés d'étanchéité des matériaux d'étanchéité.

Le 1746-OW16 a deux tensions de fonctionnement: 5 - 125V DC et 5 - 265V DC. Il a un retard de signal de 10 ms dans les états ON et OFF à la charge résistive maximale.Le 1746-OW16 a une consommation de courant de fond plus élevée par rapport aux autres modules de sortie de relaisIl a une consommation de courant arrière de 0,17A à 5V DC et une consommation de courant arrière de 0,18A à 24V DC. Il a un courant de charge minimum de 10 mA à 5V DC.Le 1746-OW16 a une dissipation thermique maximale de 5.7 W. Il a également un courant continu maximum par module de 16 A.Veuillez noter le courant continu par module pour s'assurer que le courant continu par module est limité de manière à ce que la puissance du module ne dépasse pas 1440VA..

Le 1746-OW16 est facile à utiliser, vous pouvez donc configurer le module à l'aide de votre ordinateur.Il a également un bloc de borne amovible qui vous permet de câbler tous les câbles ou jumpers au module facilementVeuillez sécuriser les connexions externes au module à l'aide des serrures coulissantes, des vis, des connecteurs filetés ou des autres moyens de connexion fournis avec ce produit.

L'Allen Bradley 1746-OV16 est un module de sortie numérique à courant submersible SLC 500 à usage général.Il a 16 points de sortie qui équivaut à 16 points par commune; il fonctionne à 10 à 50 volts CC et la charge actuelle de l'arrière-plan est de 270 mA à 5 volts DC. Le délai maximal du signal pendant l'état d'arrêt est de 1 milliseconde, alors qu'il est d'environ 0.1 milliseconde en état activéLe courant continu par point est de 0,5 ampère à 30 degrés Celsius et de 0,25 ampère à 60 degrés Celsius. Le courant de surtension maximal par point est de 1 ampère pour 10 millisecondes.388 watts par point et 1.4 watts minimum pour la dissipation thermique et 7,60 watts au total.Et a un bloc de borne amovible qui est compatible avec le 1492-CABLE RTBB qui a une taille de conducteur AWG # 18 et un code de couleur bleuLe bloc terminal amovible permet à l'utilisateur d'accéder facilement au câblage et d'y apporter des modifications.

Avant d'installer ce module, consultez le manuel pour voir les diagrammes de câblage du module 1746-OV16.ou faire des changements à son câblageLe 1746-OV16 est conçu pour utiliser un minimum d'espace, tout en offrant des capacités étendues et des performances robustes.Il est durci industriellement et reste fonctionnel à des températures de fonctionnement allant de 0 à 60 degrésIl peut également résister à de fortes vibrations et à une humidité non condensante de 0 à 95%.
