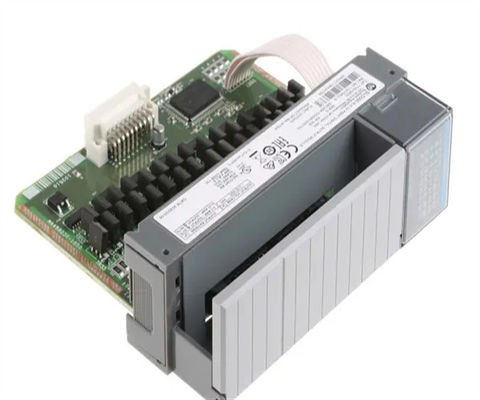

1746-OB32 Module de commande des modules de sortie en courant continu d'approvisionnement Allen-Bradley

Définition du 1746-OB32

L'Allen-Bradley 1746-OB32 est un module de sortie SLC 500 Digital DC. Ce module de sortie a trente-deux (32) canaux de sortie 24VDC. Il a deux (2) groupes d'entrée avec chaque groupe ayant seize (16) points..Il peut être installé dans un matériel de type fixe ou modulaire SLC 500.

Le 1746-OB32 est un module de sortie numérique de 32 canaux d'Allen-Bradley.La tension de sortie qu'il fournit est de 24V DCLe module 1746-OB32 dispose de 32 sorties avec 16 points communs et d'une tension opérationnelle de sortie allant de 5 à 50 V CC.19A de courant de contreplateau à 5V CC et il fournit un circuit de sortie d'isolement testé à 1500V AC pendant 1 minuteIl a un temps de retard de signal maximal de 0,1 ms en mode ON et 1 ms en mode OFF et la fuite de courant de circuit maximale en état OFF est de 1 mA. Le 1746-OB32 a 0,25A à 0-60 Deg.courant nominal Celsius sur chaque point de sortie et charge minimale de courant de 1 mA pour chaque canal de sortieLe module a un courant nominal moyen de 8 A et un courant de 2 A par courant commun. La perte de tension maximale dans le circuit à l'état ON est de 1,2 V à 0,5 A et il a une surtension de 1.0A pendant 1 ms répétable toutes les 2 secondes sur chaque point de sortieLa température de fonctionnement des modules 1746-OB32 est comprise entre 0 et 60 °C (32 et 140 °C).Elle peut résister à un choc de fonctionnement et à des vibrations de 30 G et de 2 G..5G respectivement à 10-200 Hz. Il est certifié comme équipement de contrôle industriel de classe I, division 2, groupes A, B, C, D,et est classé selon la norme NEMA ICS 2-230 Immunité au bruit.

Le 1746-OB32 est un module d'entrée discrète à trente-deux (32) canaux fabriqué par Allen-Bradley pour la plate-forme de contrôle SLC 500.

Ce module est principalement destiné à l'alimentation ou à l'actionnement de dispositifs discrets tels que les lampes de pilotage, les buzzers, les klaxons, les sirènes et les dispositifs d'actionnement tels que les solénoïdes, les moteurs et autres dispositifs.La tension de sortie de ce module est de 24 VDC, qui peut être raccordée directement aux dispositifs mentionnés, à condition qu'ils se situent dans la plage de tension de fonctionnement de 5 à 30 VDC.. Si les dispositifs de sortie ne sont pas compatibles avec la sortie CC, en particulier s'il fonctionne avec une tension CA, ce module peut encore être utilisé en mettant en œuvre la fonction d'interposition.un relais avec bobine 24VDC est la charge connectée à ce module. Les contacts normalement ouverts (NO) ou normalement fermés (NC) sont connectés à la tension CA. Dans les anciens systèmes câblés où des bruits électriques sont présents,l'interposition peut également être utilisée comme isolation de module externeCela protège le module contre les dommages externes ou les comportements indésirables dus à une mauvaise mise à la terre et au câblage des anciens systèmes en raison de réparations et de modifications non documentées.

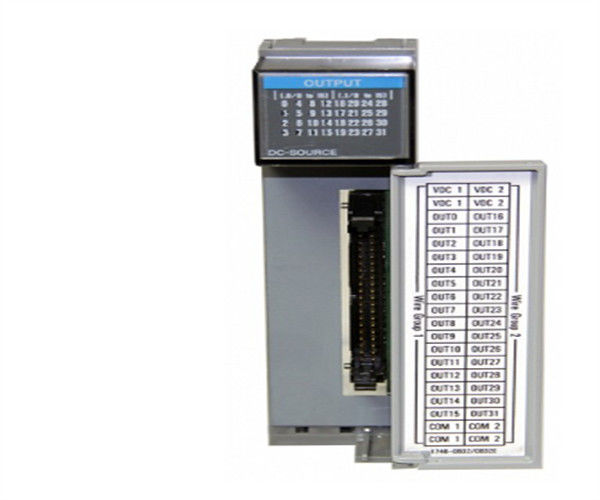

Ce module est livré avec un bloc terminal amovible (RTB), une étiquette porte octal, une lumière LED 32 dédiée à chaque canal et une barre de module codée par couleur où le numéro de pièce est affiché.AN Allen-Bradley a fabriqué des systèmes de câblage 1746-N3 ou 1492. These connector or wiring systems are compatible for this module to ensure proper termination and adequate wire size in used This also prevents improper wiring as it is pre-assembled and ensures that the module door is capable of covering the terminal wiringsD'autres fils peuvent également être utilisés, cependant, les grandes tailles de fils occupent le panneau avant ce qui rendra difficile l'exécution de dépannage même, fermez la porte du module.

Taille estimée de la cargaison du numéro 1746-OB32
Dimensions: 5 pouces x 2 pouces x 6 pouces
(de 12,7 cm x 5,1 cm x 15,2 cm)
Poids: 0,3 kg
