Description du produit Les produits de la catégorie 1

L'Allen-Bradley 1746-NI16I est un module d'entrée/sortie analogique (haute densité).Le 1746-NI16I tire un courant de 125mA et 75mA à 5 et 24 V DC respectivement du plan arrièrePour la conversion A/D, le module utilise la méthode Sigma Delta.Le 1746-NI16I est doté d'un maximum de 20.5 V gamme de tension de mode commun qui peut également être calculée par +/- 10,25 V à partir du terminal commun analogique (relatif).

Le 1746-NI16I a une résistance d'entrée de 249 ohms, une tension d'entrée (max.sans dommage) à tension nominale de +/-8V entre le terminal d'entrée et le terminal analogique et il a un courant d'entrée nominal maximal de +/-30mA entre le terminal d'entrée et le terminal analogiqueLe module d'entrée analogique 1746-NI16I détecte un circuit ouvert en moins de 5 secondes, et il a une résolution de 640nA et 0,3% pour l'entrée et l'affichage, respectivement.Le 1746-NI16I a une dérive de décalage de 360 nA / degré Celsius (entrée avec température), une dérive de gain de 20 ppm par degré Celsius (plus température) et une valeur d'erreur du module (température totale) de 0,08 pour cent et 0,15 pour cent (échelle complète) à 25 et 60 degrés Celsius, respectivement.

Le 1746-NI16I a des fréquences de filtrage d'entrée qui varient entre 6 et 250 Hz, selon le temps de mise à jour du module qui varie respectivement de 630 ms à 18 ms.le module comprend 5 types de données sélectionnables; unités d'ingénierie, nombres proportionnels (de 32768 à + 32767 et classe 3 définie par l'utilisateur), à l'échelle du PID, et le format de données 1746-NI4.le 1746-NI16I utilise le 1492-ACAB qui a un RTB pré-câblé à une extrémité et est soit, 2.5Le 1746-NI16I a une dissipation thermique minimale et maximale de 2,43 watts.

Environ 1746-NI16I

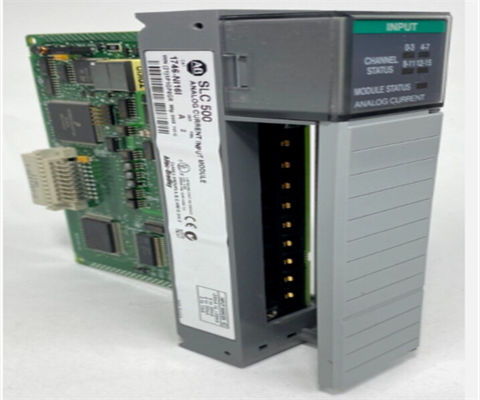

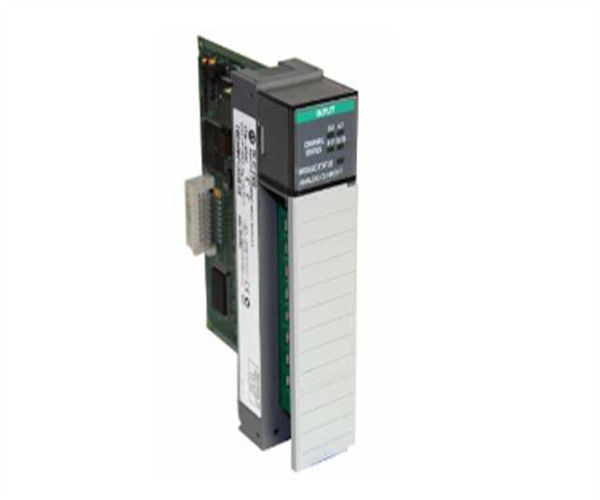

Le module d'entrée analogique haute résolution Allen-Bradley 1746-NI16I est un module d'entrée analogique à 16 points de haute densité de la série PLC Allen-Bradley SLC 500.Ce module à emplacement unique est conçu pour recevoir et stocker des données analogiques converties numériquement à partir de périphériques d'entrée dans sa table d'image pour récupération par tout processeur SLC 500 fixe ou modulaireChacun des circuits d'entrée à haute impédance du module d'entrée analogique haute résolution 1746-NI16I est conçu pour interfacer +/-10 volts CC, 1 à 5 volts DC, 0 à 50 volts DC, 0 à 10 volts DC,de 0 à 20 milliampères, 4 à 20 milliampères, +/-20 milliampères, ou 0 à 1 milliampères de signaux d'entrée nominale.Le module d'entrée analogique haute résolution 1746-NI16I fournit une conversion numérique pour tous les signaux d'entrée analogiques à l'aide d'un convertisseur Sigma-Delta, et il transmet ces données aux processeurs SLC 500 sous forme d'unités d'ingénierie, de compteurs proportionnels à l'échelle PID ou dans le format de données 1746-NI4.

Le module d'entrée analogique haute résolution 1746-NI16I occupe une seule fente sur n'importe lequel des châssis d'expansion SLC 500 fixes ou modulaires (sauf la fente 0).Il est livré avec un bloc terminal amovible intégré (RTB), qui fournit un câblage à une extrémité pour l'ensemble des 16 canaux d'entrée de courant/tension du module.qui est alimenté par l'alimentation en courant continu de +5 Volts/+24 VoltsLe module d'entrée analogique haute résolution 1746-NI16I nécessite une alimentation en courant continu de 5 volts pour fonctionner et il absorbe 125 milliampères de courant de courant continu maximum à 5 volts.Les caractéristiques du module de base telles que le filtrage des entrées, les niveaux de signal d'entrée et les formats de données peuvent être configurés via le programme utilisateur.et il est livré avec 5 LEDs (1 pour chaque groupe d'entrée et 1 pour le module) qui montrent le module et les statuts d'entrée.
