Module de commande de sortie analogique Allen-Bradley 1746-NO8I

Description du produit 1746-NO8I

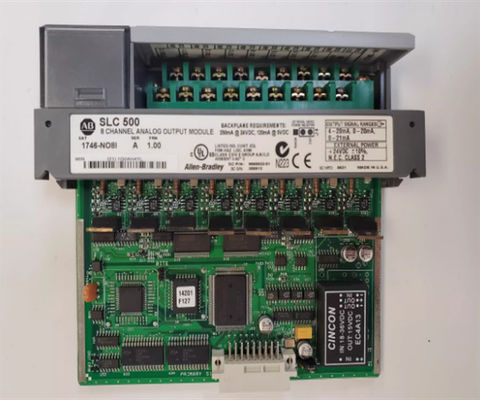

Le module de sortie analogique Allen Bradley 1746-NO8I SLC 500 fait partie de la série Allen Bradley SLC 500.Cette unité dispose de bornes de bloc amovibles et fournit encore la connexion pour 8 canaux de sortie analogiqueIl est conçu pour les connexions aux appareils analogiques de tension et de courant, avec huit (8) canaux fournis pour la tension de sortie, mais il ne contient pas de canal d'entrée.

Le 1746-NO8I ne contient pas d'interrupteur DIP. Un J4 ou un Jumper peut être nécessaire pour sélectionner si le backplane SLC sera alimenté par 24 volts de courant continu (courant continu) ou par unen option 24 volts de puissanceLe châssis SLC 500 est utilisé pour alimenter ce module soit par l'alimentation en courant continu de 5 volts, soit par l'alimentation en courant continu de 24 volts.Cette puissance alimente également le module de circuit analogique tandis que le circuit SLC est alimenté par le backplane d'alimentation en courant continu 5 Volt.

Le module de sortie 1746-NO8I consomme un courant de fond maximum de 120 mA à 5 Volts CC tandis qu'à 24 Volts, le courant continu de ce module consomme 250 mA.Éteignez tout le système d'alimentation..

Chaque borne de ce module nécessite un fil pas plus grand que 24 AWG et pas plus petit que 14.et sa dimension proportionnelle peut atteindre (de 0) jusqu'à 32,767.

Avec une réponse pas à pas d'une (1) milliseconde, un temps de mise à jour de 540 microsecondes et une résolution de 16 bits entrants et 14 bits sortants, ce module a une impédance de sortie d'au moins 1 M Ohm.

Pour protéger les fonctions du module, n'utilisez pas cet appareil dans une zone de température inférieure ou supérieure à -13 à 140 degrés Fahrenheit.cette unité devrait rester dans une zone de température d'environ -40 à 185 degrés Fahrenheit.
