Module de sortie numérique à 16 points

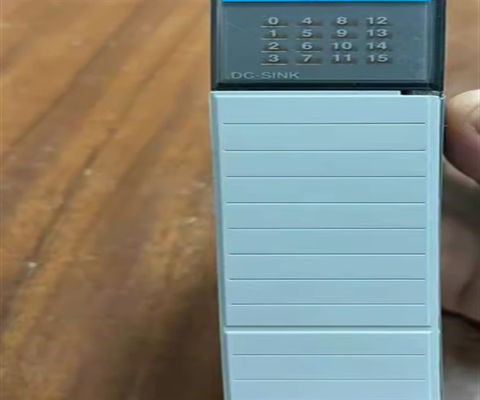

Description du produit 1746-IV16

Le module d'entrée Allen-Bradley SLC 500 Modèle 1746 reçoit et stocke des données analogiques converties numériquement dans sa table d'image pour récupération par tous les processeurs SLC 500 fixes et modulaires.Le module prend en charge les connexions depuis n'importe quelle combinaison de jusqu'à huit capteurs analogiques de tension ou de courant.
Les contrôleurs programmables SLC 500 offrent une excellente valeur avec de vastes capacités pour répondre à un large éventail d'applications, y compris la manutention des matériaux, le contrôle CVC, les opérations d'assemblage à grande vitesse,le contrôle de petits processus, le contrôle de mouvement simple et le SCADA.



Caractéristiques techniques
Voltage de fonctionnement: 85...132 V CA
Décalage du signal, Max. : activé = 35 ms, éteint = 45 ms
Courant hors état, max.: 2 mA
Nombre d'entrée: 16
Charge de courant de fond @ 5V: 85 mA
Applications: entrées à courant alternatif à usage général de 120 V

L'Allen-Bradley 1746-IV16 est un module d'entrée discrète de source SLC 500. Ce module a seize (16) canaux qui accepte une tension d'entrée nominale de 24VDC avec une plage de tension de fonctionnement de 10-30VDC.Il dispose d'un (1) groupe de 16 canaux avec un tirage en arrière-plan de 0.085 A. Il a une tension maximale hors état de 5 VDC avec un courant d'entrée nominal de 8 mA à 24 VDC.

L'Allen-Bradley 1746-IV16 est un module d'entrée SLC 500 discrète. Ce module dispose de seize (16) canaux d'entrée d'approvisionnement, idéalement utilisés pour l'interfaçage des dispositifs de signalisation électrique tels que les commutateurs,les contacts auxiliaires, capteurs et autres dispositifs qui fournissent des signaux binaires ou ON/ OFF.

Le 1746-IV16 prend en charge la configuration du câblage de la source.certains dispositifs de signalisation électrique ne portent pas de tension de signal d'entréeC'est à ce moment que le 1746-IV16 peut être utilisé, dans lequel le module lui-même fournit la tension du signal à la boucle, puis renvoie ces canaux d'entrée du module lorsque l'état du signal du dispositif change.

Chaque canal du 1746-IV16 est conçu pour fonctionner à une tension nominale de 24 VDC, mais accepte une plage de tension de 10 à 30 VDC.chacune nécessite un courant d'entrée nominal de 8 mA à 24 VDCLa tension d'entrée maximale en état activé est de 5,0 VDC et le courant d'entrée maximal en état éteint est de 1 mA. Chaque canal présente un temps de retard maximal du signal de 8 ms pour les transitions ON à OFF et OFF à ON.

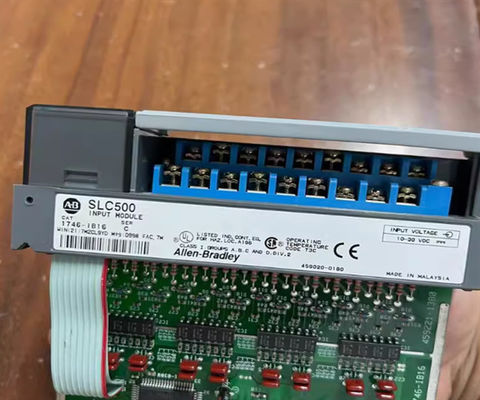

Le 1746-IV16 est un module à large fente unique qui s'installe directement sur n'importe quelle fente disponible du châssis 1746.Il est livré avec un 16 LED indicateurs d'état, chacun étant chargé de surveiller l'état des canaux d'entrée.Il est également préinstallé avec un bloc terminal amovible qui permet le câblage modulaire et le remplacement simplifié du module en cas de dysfonctionnement du module.

Le 1746-IV16 a un courant et une tension maximaux hors état de 1 mA et 5 Volts DC. Il a un courant d'entrée nominal de 8 mA à 24 Volts DC et une dissipation de puissance maximale de 3,6 Watts.Il trouve des applications dans les entrées CC à usage général dans un système SLC 500Le module 1746-IV16 est responsable de la réception et du stockage de données analogiques converties numériquement dans sa table d'images de données à récupérer par tous les processeurs SLC 500 modulaires et fixes.Il prend en charge les connexions à partir de 8 capteurs ou actionneurs pour diverses applicationsLe module 1746-IV16 est livré avec des blocs terminaux amovibles, éliminant la nécessité de déconnecter les fils et facilitant le remplacement du module.Il comprend également des circuits filtrants et un couplage optique pour la réduction du bruit du signal. Les valeurs d'entrée du module 1746-IV16 peuvent être facilement consultées par les processeurs SLC 500 qui utilisent la programmation Ladder Logic.Le système SLC 500 utilise une plateforme matérielle basée sur le partage qui comprend diverses combinaisons d'E/S numériques et analogiques, ce qui permet d'économiser des coûts et de l'espace.Le 1746-IV16 est destiné à être utilisé dans un environnement avec une plage de température de 0 à 60 degrés Celsius et une plage d'humidité relative de 5 à 95% non condensante.
