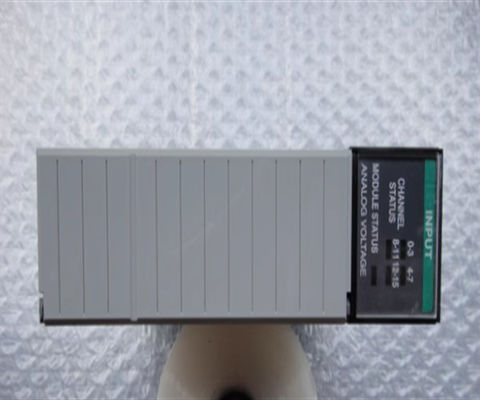

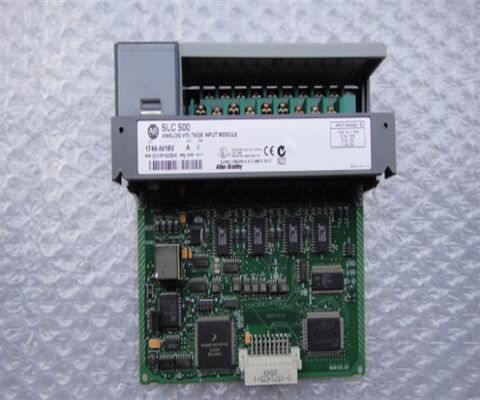

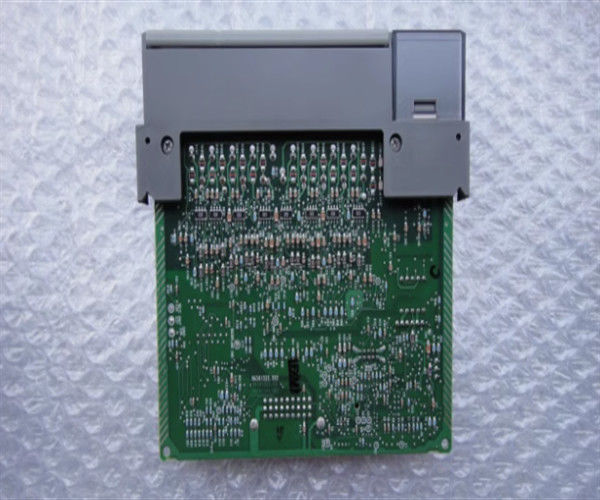

Module d'entrée analogique Allen-Bradley 1746-NI16V Module de commande logique

Description du produit Pour les appareils à combustion

Le 1746-NI16V est un module d'entrée analogique de la série SLC 500 d'Allen-Bradley.0 à 10 V de courant continu.

Le 1746-NI16I est un composant qui occupe n'importe quel emplacement disponible d'un châssis SLC 500. Ce module peut être installé sur le châssis local ou dans le châssis d'extension,à n'importe quelle fente disponible, sauf la fente 0 du châssis principal réservée au contrôleurCe module n'occupe qu'une seule fente du châssis. Le châssis principal est le châssis où le contrôleur est installé.

Ce module est équipé d'un terminal remplaçable portant le numéro de pièce 1746-RT25G. Des câbles prédéfinis peuvent également être utilisés avec ce module.Ces câbles pré-câblés sont fabriqués par Allen-Bradley avec des longueurs variéesCes câbles pré-câblés peuvent être associés à des blocs terminaux Allen-Bradley tels que 1492-AIFM8-3 et 1492-AIFM16-F-3.Les erreurs causées par le câblage manuel peuvent être éliminées car le système de terminaison pré-câblé présente un codage de couleur approprié des fils et un assemblage facile à gérer du bloc terminal.

Ce module est inscrit sur la liste UL, homologué C-UL et conforme CE pour toutes les directives applicables.

L'Allen Bradley 1746-NI16V est un module d'entrée analogique de la série SLC 500.et reçoit l'alimentation de l'alimentation SLC 500 via un backplaneSa température de fonctionnement est comprise entre -25 et 60 degrés Celsius (-13 et 140 degrés Fahrenheit),tandis que sa température de non-opération est comprise entre -40 et 85 degrés Celsius (-40 à 185 degrés Fahrenheit). L'humidité relative de ce module varie de 5% à 95% sans condensation. Ce module appartient à une catégorie de tension de 10 à +10 Volts CC. Le courant de fond à 5 Volts est de 125 mA;à 24 volts, le courant de ce module est de 75 mA. La consommation d'énergie de ce module est de 2,425 Watts maximum (0,625 Watts à 5 Volts CC et 1,8 Watts à 24 Volts DC).Le retrait ou l'insertion d'un module pendant qu'une source d'alimentation est connectée peut provoquer un arc électriqueL'Allen Bradley 1746-NI16V dispose de 16 canaux d'entrée et d'une résolution de 16 bits.La tension commune de ce module est de +/-10.25 volts par rapport au terminal commun analogique. Son impédance d'entrée est de 20 Ω et son connecteur AIFM est de 25-pin D-shell. Ce module a des longueurs de câble standard de 0.5Un, deux.5Il a une dérive de gain de 15 ppm / degré Celsius, et la dérive de décalage d'entrée de ce module est de 90 mV / degré Celsius.

Environ 1746-NI16V

Le 1746-NI16V appartient à la série de modules d'entrée analogique Allen-Bradley SLC 500.Le module d'entrée analogique Allen-Bradley 1746-NI16V SLC 500 communique avec un processeur SLC 500 via une interface parallèle à l'arrièreCe module reçoit son énergie électrique de l'alimentation centrale SLC 500 du système via un plan arrière.La plage de température de fonctionnement acceptable du module d'entrée analogique Allen-Bradley 1746-NI16V SLC 500 va de -25 à 60 degrés Celsius ou de -13 à 140 degrés FahrenheitCependant, la plage de température non opérationnelle va de -40 à 85 degrés Celsius ou de -40 à 185 degrés Fahrenheit.

Le rapport du module d'entrée analogique Allen-Bradley 1746-NI16V SLC 500 varie d'un minimum de 5% d'humidité relative à un maximum de 95% (sans condensation).Le courant de fond à 5 volts est de 125 milliampèresLa consommation de courant de ce module est de 2,425 watts au maximum. Cela sera de 0,625 watts à 5 volts de courant continu et 1.8 watts à 24 volts de courant continu. retirer ou insérer un module pendant qu'une source d'alimentation est connectée peut entraîner un arc électrique dangereux.S'il vous plaît rappelez-vous de déconnecter toutes les sources d'alimentation avant de retirer ou insérer ce moduleLe module d'entrée analogique Allen-Bradley 1746-NI16V SLC 500 dispose d'un total de 16 canaux d'entrée séparés et d'une résolution totale de 16 bits.25 volts par rapport au terminal commun analogique.
