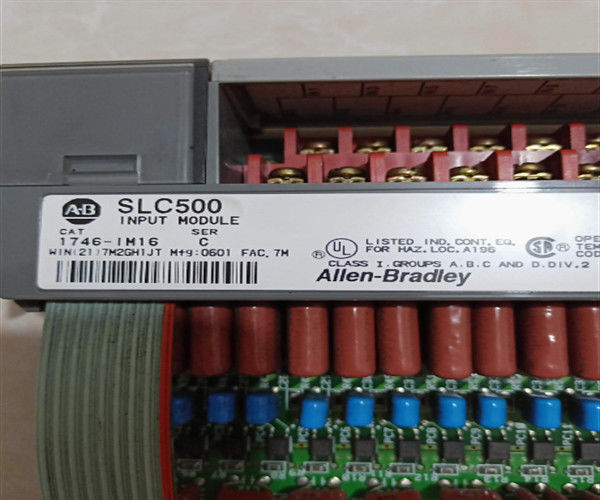

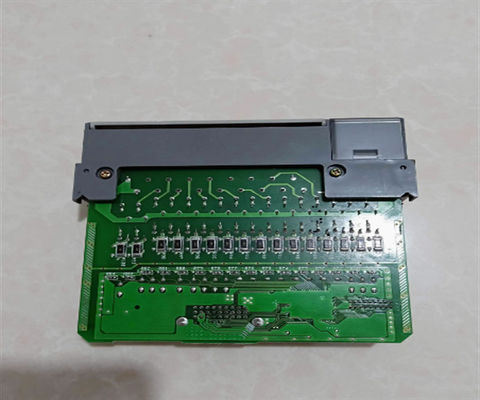

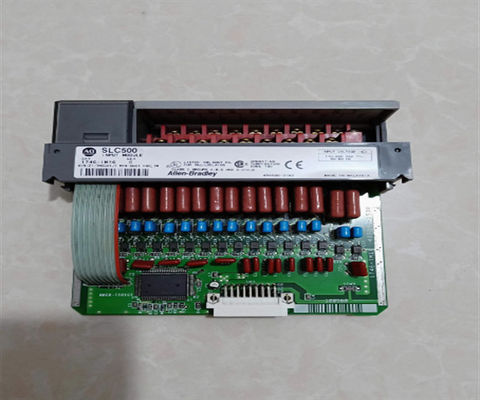

Module d'entrée Allen-Bradley 1746-IM16 16 ch-DC pour un contrôleur programmable

Description du produit 1746-IM16

The 1746-IM16 SLC 500 Digital AC Input Module by Allen-Bradley is an input (AC) module with sixteen 200-240V AC inputs and is fitted into any available SLC 500 I/O chassis using an RTB (Removable Terminal Block)Il a 16 points par courant commun et une tension d'entrée de 170-265V AC à 47-63Hz.085A à 5 V CC et un retard de signal électrique de 35 ms pour l'état ON et de 45 ms pour l'état OFF autour de ses points d'entréeLe 1746-IM16 a un courant d'entrée (nom) de 12mA autour de chaque point d'entrée et a un courant de surtension maximal de 1.6AIl a une dissipation de puissance maximale de 0,35 W à chaque point et la chaleur totale dissipée par le module est de 6 W.Il assure l'isolation de tension entre les bornes d'entrée et la logique de commande testée à 1500V et est classé selon la norme NEMA ICS 2-230 pour l'immunité au bruit. The operating temperature of the 1746-IM16 ranges between 0 and 60 °C (32 and 140 °F) at 5-95% non-condensing humidity limits and it has a non-operational storage temperature of -40 and 85 °C (-40 and 185 °F)Le 1746-IM16 a une résistance au choc opérationnel de 30G et peut supporter une vibration de 2,5G à 57-200Hz.

L'Allen-Bradley 1746-IM16 est un module d'entrée SLC 500 AC. Ce module est spécifiquement un module d'entrée discret, avec seize (16) canaux d'entrée dans un seul groupe.Chaque canal de ce module d'entrée fonctionne à une plage de tension d'entrée de 170-265 Volts AC, 47-63 Hertz avec un signal d'entrée nominal de 200 / 240 Volts AC.

Ce module s'intègre dans n'importe quel châssis SLC 500. Il peut être installé dans le rack local, où le processeur SLC 500 est installé; sur un rack d'expansion SLC 500,ou comme module composant de systèmes d'E/S distribués dans des systèmes de commande plus grandsIl a une consommation de courant de fond de 0,085 Ampère @ 5 Volts DC.Chaque canal présente un retard de signal de 35 millisecondes pour le changement d'état d'OFF à ON et de 45 millisecondes pour la transition d'ON à OFFIl a une tension maximale hors état de 50 Volts AC et un courant maximal hors état de 2 milliampères.à hauteur nominale et capable de résister à un courant d'entrée maximal de 1.6 Ampères d'une durée maximale de 5 millisecondes.

Ce module est idéalement utilisé pour l'interface des dispositifs de signalisation qui fournit 200/240 Volts AC vers les canaux d'entrée du module.un relais interposant externe doit être installé avec la tension CA fournie aux contacts du relais interposantIl n'y a pas de limite spécifique au nombre d'instances d'installation autorisées pour ce module.Cela dépend principalement du nombre d'E/S que le processeur hôte est capable d'accueillir et de la taille de la mémoire intégrée.

Le 1746-IM16 est un module d'entrée de courant alternatif Allen-Bradley qui fait partie de la série SLC-500.et sa puissance totale est de 6 wattsLe 1746-IM16 fonctionne avec une tension de 200-240V AC pour l'entrée de signal et sa tension de fonctionnement est de 170-265V AC à 47-63Hz.le 1746-IM16 a 16 points d'entrée avec 16 points par communeSon courant de fond est de 0,085A à 5V DC ou 0A à 24V DC. Pour les retards de signal, le 1746-IM16 a un maximum de 35 ms et 45 ms de retard ON et OFF, respectivement.

La tension maximale hors-état du 1746-IM16 est de 50 V CA, son courant maximal hors-état est de 2 mA et son courant d'entrée nominal est de 12 mA à 240 V. Le courant d'entrée maximal du 1746-IM16 est de 1.6A et son temps de courant d'entrée maximal est de 0.5ms. Bien qu'affectant le fonctionnement du module d'entrée 1746-IM16, une résistance limitant le courant peut être utilisée pour minimiser le courant d'entrée.doit être compatible avec le circuit d'entrée SLC-500.

Le module d'entrée CA 1746-IM16 a une plage de température de fonctionnement de 0 à 60 °C, une plage de température de stockage de -40 à 85 °C et une humidité de 5 à 95% dans un environnement non condensé pour le fonctionnement et le stockage.Le 1746-IM16 est conforme aux normes ICS 2-230 de la NEMA pour l'immunité au bruit.Le 1746-IM16 a un niveau de choc de 30G..
