IC693CPU350. GE. contrôleur de modules de système d'entrée/sortie, programmable

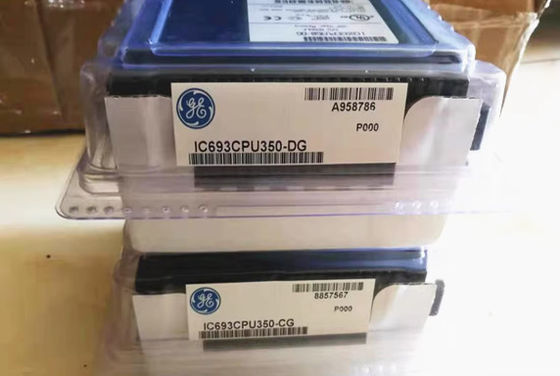

Description du produit IC693CPU350

Le GE Fanuc IC693CPU350 est un module de processeur de la série 90-30. Ce module est un module de processeur 363 avec une seule largeur de fente, une vitesse de processeur de 25 MHz avec une vitesse de balayage typique de 0.22 ms par 1K de logique pour les contacts booléensIl dispose d'une mémoire utilisateur intégrée de 32 KB. Ce contrôleur utilise le port de communication RS485 intégré installé dans l'alimentation.

L'IC693CPU350 est un contrôleur de la série 90-30 de GE Fanuc.d'une largeur d'une seule fente et pouvant contrôler jusqu'à huit (8) plaques de base, y compris la plaque de base locale où le processeur est installé.

L'IC693CPU350 est conçu avec une mémoire utilisateur non configurable de 32K bytes. Jusqu'à 2048 entrée discrète, 2048 sortie discrète, 2048 mots d'entrée analogique et 512 mots de sortie analogique.Cette densité de comptage des entrées/sorties qualifie ce contrôleur pour être installé dans des applications moyennes à grandes.

L'IC693CPU350 n'a pas de port de communication. Ce contrôleur utilise le port de communication installé dans l'alimentation qui est une interface de communication RS485,permettant la connexion à un poste de travail de programmationCe port prend en charge les protocoles slave SNP/SNP-X.

L'IC693CPU350 est configuré en utilisant une variété d'options.VersaPro et CIMPLICITY Machine Edition logique Développeur d'applicationsEn outre, les programmeurs à main (HHP) peuvent être utilisés pour écrire des programmes sur ce contrôleur.

L'IC693CPU350 possède un processeur interne qui est le 80386EX avec un débit de balayage typique de 0,22 millisecondes par 1K de logique pour les contacts booléens et une vitesse de traitement de 25 MHz.Ce contrôleur prend en charge la capacité de suppression., interrompt via la fonction de sous-routine périodique, la compatibilité PCM / CCM et les mathématiques en virgule flottante.Les protocoles de communication optionnels avec l'installation de modules de communication complémentaires pris en charge par l'IC693CPU350 sont Ethernet, FIP, Profibus, GBC, GCM, modules optionnels GCM+.

Le processeur IC693CPU350 est un module de processeur à fente unique. Il y a 8 plaques de base par système, y compris la plaque de base du processeur et 7 plaques de base d'expansion ou à distance.Le processeur IC693CPU350 nécessite 670 milliampères de courant et 5 volts de tension continueLa vitesse de balayage typique pour le module CPU est de 0,22 millisecondes par 1 Ko de logique. La mémoire de programme utilisateur maximale est de 32 Ko.Les points d'entrée discrets ont une capacité de 2048 mots et les points de sortie discrets ont également une capacité de 2048 motsLa mémoire globale discrète est de 1280 bits. La mémoire de registre est de 9999 mots. Les entrées analogiques et les sorties analogiques sont évaluées à 2048 mots et 512 mots, respectivement.Le système enregistre 28 mots.Le processeur IC693CPU350 prend en charge plus de 2000 minuteurs et compteurs.Il y a un port série intégré sur le processeur IC693CPU350 qui prend en charge les protocoles SNP/SNPX slaveLe port série nécessite un module PCM pour le support RTU maître et un module CMM pour le support SNP/SNP-X maître, protocole RTU slave ou CCM.La mémoire flash et la mémoire RAM sont disponibles dans le processeur IC693CPU350Le processeur IC693CPU350 prend également en charge les opérations mathématiques en virgule flottante.

Le module CPU IC693CPU350 est un produit de GE Fanuc Automation et il est fabriqué comme membre de la gamme de produits de la série 90-30.Il a un processeur d'une vitesse de 25 Megahertz et il peut fonctionner comme un processeur intégré ou modulaire pour la série 90-30 PLCPour les systèmes embarqués, la plaque de base PLC dispose d'un module CPU intégré pour permettre des économies de coûts.Les systèmes PLC modulaires sont livrés avec le processeur en tant que module de processeur plug-in séparé. Le module CPU GE Fanuc IC693CPU350 est un module CPU à emplacement unique avec 8 plaques de base pour chaque système et ces plaques de base comprennent la plaque de base du processeur ainsi que 7 autres plaques de base à distance ou d'expansion.Le module CPU fonctionne sur un courant de 670 milliampères et une tension d'entrée de 5 Volts DC. Il a un taux de balayage typique de 0,22 millisecondes / 1 KB de logique.

le module CPU IC693CPU350 a une capacité de mémoire de programme utilisateur de 32 KB maximum,avec des points d'entrée discrets ayant une capacité de stockage de 2048 mots et des points de sortie discrets ayant une capacité de stockage de 2048 motsLe module CPU IC693CPU350 a une capacité de mémoire globale discrète de 1280 bits et une capacité de mémoire de registre de 9999 mots.les sorties analogiques sont de 512 motsLe module CPU GE Fanuc IC693CPU350 prend en charge plus de 2000 minuteurs et compteurs.Il a un port série intégré qui prend en charge les protocoles SNPX/SNP slaveIl fonctionne dans une plage de température de 0 à 60 degrés Celsius.
