GE-Emerson IC693CPU331 Module de processeur à fente unique avec protocoles numériques d'entrée et de sortie ASCII série

Description du produitLes résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne.

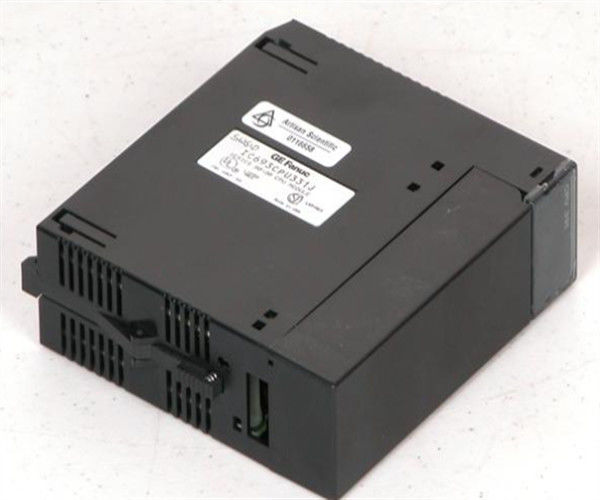

L'IC693CPU331 est un composant de la série 90-30 fabriqué par GE Fanuc.Il est installé avec un processeur 80188 avec une vitesse d'horloge de 10 MHz et une mémoire de programme utilisateur maximale de 16 KbytesIl prend en charge 512 entrées discrètes, 512 sorties discrètes, 128 mots d'entrée analogique et 64 mots de sortie analogique.

L'IC693CPU331 est un processeur modulaire qui fait partie de la série 90-30 PLC de GE Fanuc Automation.Il est également capable de scanner 1K de logique booléenne en 0Ce processeur dispose d'une mémoire utilisateur de 16 Kbyte qui est dimensionnée pour accueillir 512 bits d'entrée discrète; 512 bits de sortie discrète; 128 mots d'entrée analogique et 64 mots de sorties analogiques.En plus, ce processeur a des structures de mémoire interne qui est composée de 1280 bits mémoire globale discrète; 1024 bits de bobines internes; 256 bits de bobines temporaires; 128 bits de références d'état du système;2048 mots de la mémoire du registre et 16 mots des registres du système. En outre, il y a 680 unités de chronomètres / compteurs disponibles pour le processeur et prend en charge les instructions de registre Shift.le processeur modulaire IC693CPU331 prend en charge la fonction Override et est livré avec une horloge à batterie. Le type de mémoire par défaut disponible pour ce processeur est un type de mémoire à accès aléatoire (RAM) et peut également être installé avec EPROM ou EEPROM en option.une plaque de base de 5 ou 10 fentes. Il ne peut être installé que sur la fente de processeur dédiée qui est la fente 1. Ce module tire un courant du plan arrière s'élevant à 350 mA @ 5VDC tension de bus.Comme ce processeur modulaire prend en charge une plus grande quantité d'E/S, il prend en charge l'expansion d'E/S avec l'utilisation d'une plaque de base d'expansion allant jusqu'à quatre (4) de la plaque de base d'E/S à distance.

Le module GE Fanuc IC693CPU331 est un module CPU de 10 mégahertz pour les systèmes PLC de la série 90-30 de GE.La température de fonctionnement du module est de 32 à 140 degrés Celsius.Le module IC693CPU331 occupe une seule fente dans une plaque de base à 5 fentes et il tire 350 milliampères de courant du plan arrière à une tension d'entrée CC de 5 Volts.4 millisecondes par 1K de logique booléenneIl y a 16 mots alloués pour les registres de système qui sont uniquement pour la visualisation de tableaux de référence et ne peuvent pas être référencés dans le programme logique de l'utilisateur.Le nombre total de compteurs et de compteurs pris en charge par le module IC693CPU331 est de 680Le type de mémoire fournie sur le module pour le stockage des données est la RAM et une EPROM ou EEPROM en option. La mémoire maximale des programmes utilisateur est de 16 kilobytes. Le nombre de points d'entrée discrets est de 512.Le nombre de points de sortie discrets est de 512La mémoire globale discrète est de 1280 bits. La mémoire allouée pour les entrées analogiques et les sorties analogiques est de 128 mots et 64 mots, respectivement.Un port série intégré est disponible sur le module IC693CPU331 et ce port est accessible via le connecteur PLC d'alimentation. Les protocoles pris en charge par le port série comprennent les protocoles SNP slave et SNPX slave. Un module CMM séparé est requis pour le support SNP master SNP-X master, CCM et RTU slave.Un module PCM séparé est requis pour le support principal de la RTUUn module AD693CMM301 fournit 2 ports série supplémentaires pour le module IC693CPU331.Un SLP (State Logic Processor) est également compatible avec le module IC693CPU331 et il peut être utilisé pour fournir un contrôle multitâche.

L'IC693CPU331 est un module CPU avec un seul emplacement.Le module est livré avec une vitesse d'horloge de 10 megahertz et a un microprocesseur de type 80188En outre, il dispose d'un seul port pour la communication et dispose de 512 points d'entrée/sortie discrets: (Input + Output).le module peut fonctionner à une température de 32 à 140 degrés CelsiusEn plus de cela, le module CPU contient une seule fente par système pour une plaque de base à cinq fentes.La mémoire de programme utilisateur maximale allouée à ce module CPU est de 16K bytesIl faut 0,4 millisecondes pour qu'un millier de contacts booléens puissent être scannés avec sa fonctionnalité de classement de balayage.et il inclut aussi une horloge pour une batterie supportée. Le type de stockage de mémoire pris en charge par ce module est la RAM, et il a 680 minuteurs. De plus, le module dispose de ports intégrés tels que les protocoles SNP/SNP-X.il aura besoin d'un module CMM pour le maître SNP/SNP-X et le CCM, ou support d'esclave RTU pour un module PCM pour le support principal RTU. En outre, les types de communication compatibles avec ce module comprennent LAN, Ethernet, FIP, Profibus, GBC, GCM, GCM + et autres.Dans l'ensemble, le module comporte la plupart des composants et fonctions utiles de cette gamme de produits par rapport à certaines des versions antérieures des plaques de base du processeur.
