Module I O numérique GE Fanuc CPU363 avec protocoles série Modbus/RTU

Description du produit IC693CPU363

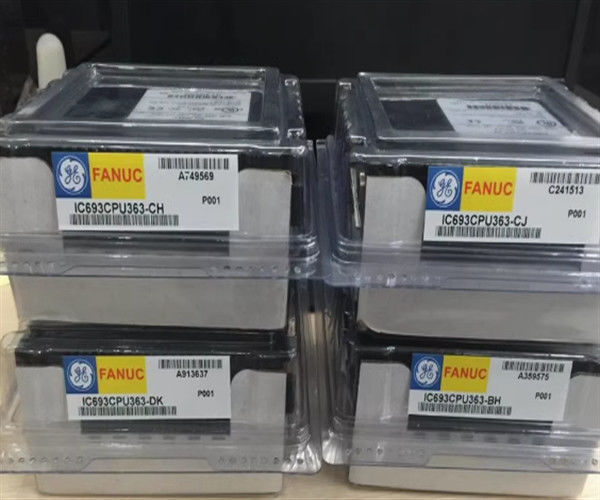

Le GE Fanuc IC693CPU363 est un module de la série GE Fanuc 90-30 PLC. Il se connecte à l'un des emplacements du processeur sur une plaque de base. Ce processeur est de type 80386X et a une vitesse de 25Mz.Il donne à la plaque de base la possibilité de se connecter à sept plaques de base à distance ou d'expansionLa puissance requise pour son fonctionnement est de +5VDC et de 890mA de courant.sa température peut varier de 0 à 60 degrés en mode ambiant.

Le module GE Fanuc IC693CPU363 dispose de trois ports. Le premier porte prend en charge SNP ou SNPX slave sur le connecteur d'alimentation. Les deux autres ports prennent en charge SNP ou SNPX master et slave, et RTU slave.Il est également compatible avec les modules RTU master et CCM. Pour prendre en charge RTU master, un module PCM est nécessaire. La connectivité est également assurée par un port LAN qui prend en charge les modules FIP, Profibus, GBC, GCM et GCM +. Il prend également en charge le multi-gouttes.

La mémoire utilisateur totale du module GE Fanuc IC693CPU363 est de 240 kilobytes et la vitesse de balayage typique d'un kilobyte de logique est de 0,22 milliseconde.La mémoire globale discrète (% G) du processeur est de 1280 bits. Les bobines internes (%M) prennent un espace de 4096 bits et les bobines de sortie ou temporaires (%T) déploient 256 bits.

La mémoire de registre (%R) peut être configurée avec Logicmaster ou Control v2.2. Logicmaster configure la mémoire du module GE Fanuc IC693CPU363 en incréments de 128 mots jusqu'à 16 384 mots.Les entrées analogiques (% AI) et les sorties (% Q) peuvent être configurées exactement comme la mémoire de registre en utilisant les mêmes programmes. GE Fanuc IC693CPU363 possède des registres de système composés de 28 mots.

Le module de processeur GE Fanuc IC693CPU363 est fabriqué comme membre de la gamme de produits GE Fanuc Série 90-30.Ce module CPU prend en charge l'utilisation du microprocesseur 80386EX, qui offre toutes les fonctions fondamentales et les options de contrôle de balayage, et il aide également à exécuter les fonctions non booléennes.et 2048 sorties discrètesLe module CPU IC693CPU363 dispose d'une mémoire globale discrète avec une valeur de 1280 bits, tandis que les bobines internes ont une valeur de 4096 bits.Ce module a 128 bits qui sont utilisés pour la référence de différents statuts, avec 256 bits de sortie ou de bobines temporaires. Il dispose d'entrées analogiques, de sorties analogiques et d'une capacité de mémoire de registre allant de 128 à 32640 mots avec la version de commande,et une plage de 128 à 16384 mots avec le logicienLes registres système de ce module CPU sont attribués avec 28 mots.

Le module CPU GE Fanuc série 90-30 IC693CPU363 est livré avec 3 ports série intégrés qui sont accessibles via le connecteur d'alimentation,et il prend également en charge l'utilisation des protocoles SNP et SNPX esclaveIl y a un connecteur femelle de type D à 15 broches par lequel l'on peut accéder au port série, et il est situé sur le côté avant droit du module d'alimentation.Le port série est utilisé pour la connexion du PC qui exécute le logiciel de programmation de moniteur portable GE Fanuc. Le module CPU IC693CPU363 peut également être utilisé avec les modules de communication optionnels Profibus et Ethernet. Ce module CPU prend en charge l'utilisation de la fonctionnalité de sous-routine périodique.Il est conforme aux normes CE et cUL.
