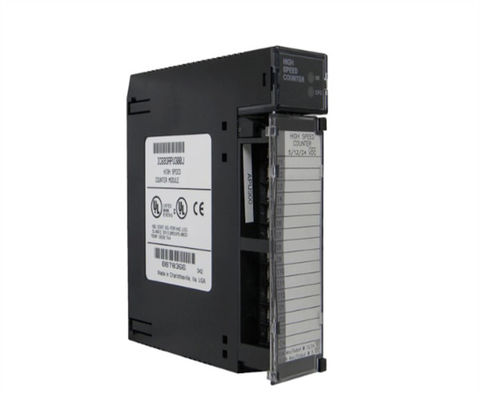

IC693APU300 Compteur à grande vitesse (HSC) Module Produit d'automatisation GE

Description du produit IC693APU300

L'IC693APU300 est un module de compteur à grande vitesse (HSC) appartenant à la plate-forme PLC de la série 90-30, anciennement produite par GE Fanuc Automation, mais récemment acquise par Emerson Automation.Ce module HSC est spécialement conçu pour une utilisation dans une variété de processus, mais pas limité à la turbine débitmètrePour les applications de mesure, le détecteur d'échantillons peut être utilisé pour la mesure de la vitesse, la manipulation des matériaux, le contrôle du mouvement et le contrôle des processus.ce module HSC peut être utilisé pour générer le matériel total fourni ou reçu qui peut être une référence de facturation et de paiement ou simplement pour surveiller la consommation et l'efficacité de l'exploitationPour le contrôle du mouvement, ce module peut être utilisé pour s'associer avec des encodeurs, acceptant desles signaux de basse tension qui représentent la position ou la quantité de mouvement que la charge a parcouru, ce qui peut être une référence de commandeDans les applications de manutention de matériaux, ce module peut être utilisé pour le comptage rapide des produits afin de mettre en œuvre un tri précis des matériaux et des marchandises produites.le module peut être utilisé pour mesurer les variables de processus à grande vitesse telles que les capteurs de vitesse magnétiquesL'IC693APU300 est équipé de douze entrées logiques positives, fonctionnant à des tensions de signal de 5 VDC ou 10-30 VDC.Il dispose également de quatre sorties logiques positives qui génèrent 500 mA à 10-30 VDC ou 20 mA à 4.75 à 6 VDC à tension de sortie nominale. Ce module de compteur à grande vitesse a un débit de comptage maximal de 200 kHz et accepte une fréquence de commutation du signal allant jusqu'à 8 kHz.Ce module est classé comme module optionnel., il peut être installé sur n'importe quelle fente d'entrée/sortie disponible des plaques de base de la série 90-30.

Le module de compteur à grande vitesse GE IC693APU300 est un module de compteur à fente unique de GE Fanuc. Il convient à une utilisation dans des applications telles que le débitmètre à turbine, la vérification du compteur, la mesure de la vitesse,Manipulation des matériauxLe principal avantage de ce module de compteur est qu'il est capable de traiter des impulsions de signal rapides qui sont classées à une fréquence allant jusqu'à 80 kilohertz.Ce module de compteur à grande vitesse peut détecter les entrées et les sorties ainsi que compter les réponses d'entrée et de sortie sans communiquer avec le processeur. Le module de compteur à grande vitesse IC693APU300 peut compter à la fois vers le haut et vers le bas et il peut compter la différence entre 2 valeurs changeantes.Pour indiquer l'état de fonctionnement et l'état des paramètres de configuration, le module a 2 LED vertes sur sa face supérieure.

Le module de compteur à grande vitesse IC693APU300 peut être configuré pour avoir 4 compteurs simples indépendants identiques, 1 compteur complexe et 2 compteurs complexes indépendants identiques.Certaines des caractéristiques de ce module de compteur à grande vitesse comprennent le comptage par registre basé sur le temps pour chaque compteurLa puissance du module est tirée du bus à courant continu de 5 volts du plan arrière du PLC.Le module de compteur à grande vitesse IC693APU300 peut être installé dans n'importe quelle plaque de base de la série 90-30.. Ne jamais installer ce module dans un boîtier accessible uniquement avec des outils. Ce module ne peut pas être retiré ou remplacé sans éteindre correctement le PLC.Il peut être configuré en utilisant le Logicmaster 90-30/20, programmeur portable, logiciel de développement logique-PLC, ou VersaPro.Ce module peut être utilisé dans des applications industrielles qui ont des fréquences d'entrée d'impulsions qui dépassent la capacité d'entrée du PLC, telles que la vérification des compteurs, manipulation des matériaux, mesure de la vitesse, contrôle du mouvement et applications de débitmètre de turbine.

Spécifications techniques de IC693APU300

Le module de compteur IC693APU300 de GE Fanuc est un module de compteur à grande vitesse.Il peut être utilisé dans le cadre d'un PLC de la série 90-30Ce module de compteur haute vitesse est livré avec 12 entrées qui sont toutes des entrées logiques positives, et il a aussi 4 sorties qui sont toutes des sorties logiques positives.le module de compteur à grande vitesse IC693APU300 consommera environ 250 milliampères de courant à une tension nominale de 5 Volts CCLa vitesse de comptage minimale à laquelle ce module peut fonctionner est de 20 kilohertz, tandis que la vitesse de comptage maximale qu'il prend en charge est de 80 kilohertz.Le module de compteur à grande vitesse IC693APU300 est idéal pour les applications dans les PLC où les fréquences d'entrée d'impulsion que les PLC reçoivent sont plus élevées que le PLC est conçu pour gérer seul.

Le module de compteur haute vitesse GE Fanuc série 90-30 IC693APU300 n'a pas besoin de communiquer avec le processeur du PLC pour fonctionner.Il peut détecter toutes les entrées et sorties et compter toutes les réponses d'entrée et de sortie indépendamment du processeurLes utilisateurs peuvent configurer le module de compteur à grande vitesse IC693APU300 avec une variété de logiciels différents.le logiciel PLC Logic Developer, le logiciel Hand-Held Programmer, et le logiciel Logicmaster 90-30/20.Les connexions sur le module de compteur à grande vitesse IC693APU300 doivent toujours être effectuées avec un fil de cuivre qui est classé pour au moins 90 degrés CelsiusLe module doit également être installé dans un boîtier de protection.
