Module de répétition de fibres à courte distance Rockwell Automation ControlNetTM 1786-RPFS

Description de la norme 1786-RPFS

Le module de répétition 1786-RPFS est un module de répétition de fibre à courte distance fabriqué par Allen-Bradley.Il est aussi utilisé pour créer une étoile.Il aide également à la conversion des supports de cuivre en fibres et vice versa.Il connecte 2 produits ControlNet avec une liaison de fibreLe module de répétition 1786-RPFS peut fonctionner correctement à une distance allant jusqu'à 300 mètres entre deux modules ControlNet.Ce module répéteur a également un isolement au sol entre les nœuds et est moins affecté par le bruit que les autres modules répéteurs.

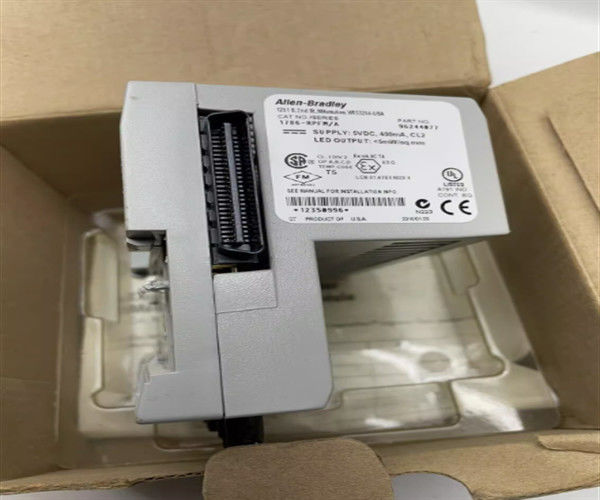

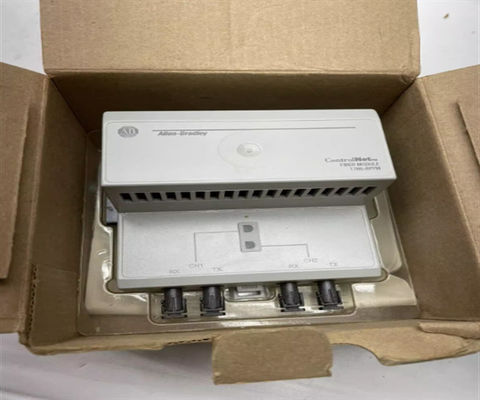

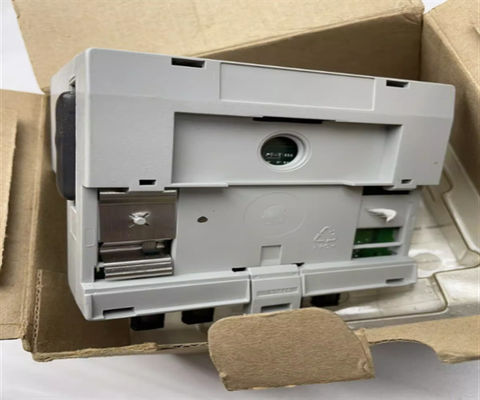

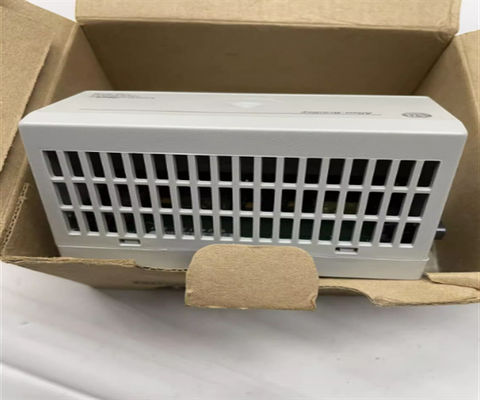

Les modules de répétition 1786-RPFS sont composés de différents composants.Un connecteur de plan arrière est présent sur le côté gauche du module et il y a des indicateurs LED sur le dessus pour relayer des informations sur le canal 1 et le canal 2Un onglet de verrouillage du module est également inclus aux côtés des ports de fibre de canal 1 et canal 2.Le module répétiteur 1786-RPFS est alimenté avec 300 milliampères de courant et 5 Volts DC tension maximaleLe module consomme une puissance totale de 1,5 Watt. Le répéteur utilise une fibre HCS de type 200/230 et prend en charge un taux de communication de 5 Mbps.La plage de température des fibres doit être comprise entre -20 et 80 degrés CelsiusLe rayon de flexion de la fibre est de 1,5 pouces pendant l'installation et de 0,4 pouces pendant le fonctionnement.La fibre a une longueur d'onde de fonctionnement de 650 nm et la sortie de l'émetteur est supérieure à 5 mW/millimètre carré.

Spécifications techniques pour 1786-RPFS
