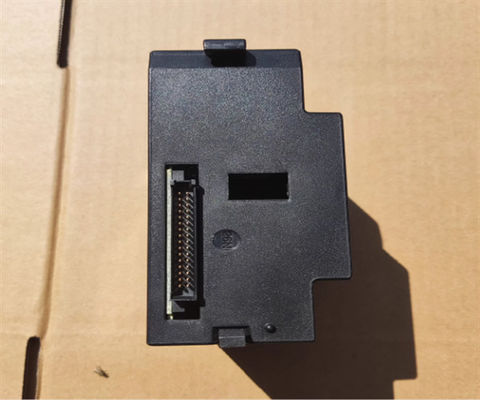

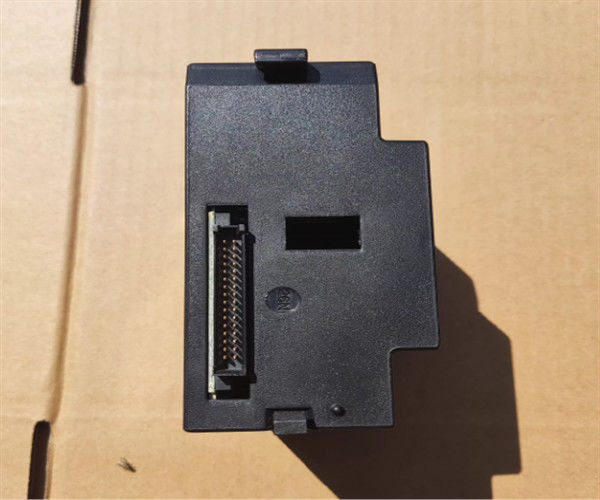

Module de sortie GE-Emerson IC693MDL732 12/24 VDC réaménagé

Description du produit IC693MDL732

Ce module est conçu pour le système PLC de la série 90-30 et fournit 8 points de sortie regroupés.ce qui signifie qu'il fournit du courant aux charges du bus de puissance commune ou positive de l'utilisateur.Le dispositif connecté (comme les démarreurs de moteur, les magnénoïdes ou les indicateurs) est placé entre le bus de puissance négative et la sortie du module.L'alimentation pour le fonctionnement de ces appareils doit provenir d'une source d'alimentation externe fournie par l'utilisateur.



Principales caractéristiques de IC693MDL732:

8 sorties, toutes regroupées avec un terminal de sortie de puissance commun.
Il fonctionne avec une logique positive, ce qui signifie qu'il fournit du courant aux charges.
Compatible avec les démarreurs de moteur, les magnénoïdes, les indicateurs et autres dispositifs fournis par l'utilisateur.
Requiert une source d'alimentation fournie par l'utilisateur pour faire fonctionner les dispositifs de terrain.



Indicateurs à LED:

Les LED vertes situées en haut du module indiquent l'état ON/OFF de chaque point de sortie.
La rangée supérieure des LED est marquée de A1 à A8, représentant les points 1 à 8.
Ce module n'a pas de fusibles.
Un inserteur est placé entre la surface intérieure et extérieure de la porte à charnière à des fins de câblage de circuit et d'identification.



Détails techniques de IC693MDL732:

Voltage nominal: 12/24 volts en courant continu.
Plage de tension de sortie: 12 à 24 volts CC (+20%, -15%).
Isolement: 1500 volts entre le côté du champ et le côté logique.
Courant de sortie:
0.5 ampères maximum par point de sortie.
2 ampères maximum par commune.
Courant d'entrée: 4,78 ampères maximum pendant 10 ms.
La décharge de tension de sortie: maximum 1 volt.
Leur capacité de décharge est supérieure ou égale à:
Temps de réponse d'allumage/d'arrêt: maximum 2 ms pour les deux états d'allumage et d'arrêt.
