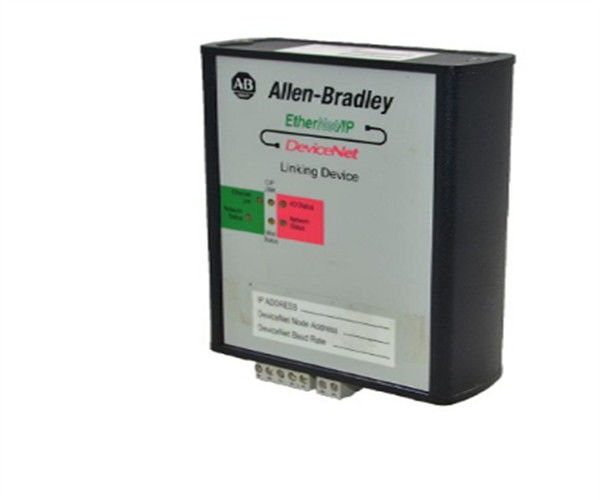

Allen-Bradley 1788-EN2DN Appareil de liaison EtherNet/IP vers le périphérique

Description du produit  Le nombre d'émissions de CO2

L'Allen-Bradley 1788-EN2DN est un périphérique de liaison Ethernet à DeviceNet.Ce périphérique de liaison permet la connexion à un maximum de 63 périphériques esclaves DeviceNet au réseau Ethernet I/PCe dispositif de liaison dispose d'une interface Ethernet et d'une interface DeviceNet.

L'Allen-Bradley 1788-EN2DN est un périphérique de liaison Ethernet à DeviceNet qui permet une connexion transparente du réseau de niveau d'information et de contrôle avec le réseau de niveau d'appareil.Ce dispositif de liaison peut être utilisé comme passerelle permettant la programmation, la configuration, le contrôle ou la collecte de données à mettre en œuvre sur le protocole converti. It may also act as bridge or router between ethernet enabled controllers connected in the ETehrnet network and devices and DeviceNet enabled devices connected in the DeviceNet network to interact as if they are connected on a common communication network.

Le périphérique de liaison permet la capacité de maître DeviceNet, permettant au système de connecter jusqu'à 63 périphériques esclaves DeviceNet.Ce dispositif de liaison a une mémoire locale pour le stockage des données des deux réseaux de communication, permettant le partage des données, pour la lecture et l'écriture des tableaux I/O.

Le 1788-EN2DN est représenté comme un dispositif unique dans le réseau.pour faciliter la surveillance transparente et simple du flux de données dans les deux sens.

Serveur DHCP 2.3.2 ou version ultérieure peuvent également être utilisées pour la configuration de l'adresse IP du dispositif.

Le 1788-EN2DN prend en charge le montage sur rail DIN et nécessite une entrée d'alimentation de 12 à 30 VDC avec une puissance nominale de 24 VDC.Il est équipé d'un boîtier de type ouvert, ce qui signifie que ce dispositif de liaison doit être installé à l'intérieur d'un boîtier offrant une protection adéquate..

Le 1788-EN2DN est un périphérique de liaison EtherNet/IP-to-DeviceNet conçu et fabriqué par Allen-Bradley/Rockwell Automation.Ce module de liaison peut transformer les données disponibles sur les différents types de réseaux fonctionnant avec différents protocoles tels que DeviceNet et EtherNetIl peut prendre en charge jusqu'à 63 nœuds DeviceNet et peut envoyer des données via le protocole TCP/IP avec ce module.

Le module de liaison 1788-EN2DN nécessite une alimentation en courant continu de 24 volts avec un courant disponible de 100 mA.Il peut fonctionner sans erreurs attendues à des températures comprises entre 0 et 60 degrés Celsius et à des altitudes inférieures à 2000 mètresLes dimensions du module sont de 60 mm x 200 mm x 48 mm. Dans la partie supérieure du module de liaison 1788-EN2DN, il y a 2 ports D-Code M12 pour les connexions Ethernet.La connexion EtherNet peut être établie par l'un ou l'autre ou par les deuxPour la connexion DeviceNet, il y a 2 connecteurs DeviceNet de mini-style (DIN-masculin et DOUT-féminin) situés au milieu de l'unité.Les câbles réseau DeviceNet ne doivent être connectés que lorsque l'alimentation des appareils de liaison est coupéeDans la partie inférieure du module de liaison EtherNet/IP-to-DeviceNet, les connecteurs d'alimentation et USB sont situés.Ce périphérique de connexion réseau est testé ODVA conformité aux spécifications EtherNet/IP et DeviceNetIl est certifié C-UL-US, CE, KC et RCM.
