Module de peigne numérique à 16 points

Définition de 1791DS-IB16

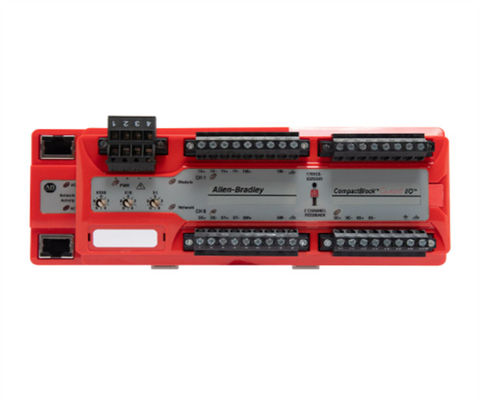

Le 1791DS-IB16 est un module de sécurité CompactBlock Guard I/O DeviceNet Allen-Bradley avec 16 entrées à canal unique.Le module Allen-Bradley 1791DS-IB16 CompactBlock DeviceNet est doté d'une tension de fonctionnement allant de 19.2 à 28,8 Volts CC avec une tension nominale de 24 Volts DC. Il dispose également d'une tension de puissance DeviceNet comprise entre 11 et 25 Volts DC.Le module de sécurité I/O DeviceNet se compose de 16 entrées de sécurité de coulé de courant et de 16 sorties de test d'impulsion de courant avec protection contre le court-circuit. Le 1791DS-IB16 a un courant d'entrée d'environ 1,3 mA en état d'arrêt, et il atteint aussi bas que 3,3 mA en état d'allumage.

D'autre part, la tension d'entrée du 1791DS-IB16 tend à aller jusqu'à 5 Volts DC alors qu'il est hors état et tombe parfois à une faible tension d'environ 11 Volts DC alors qu'il est en état.La sortie est associée à un courant de 0.7 Ampères, un courant de fuite de sortie maximal de 0,1 mA et une tension résiduelle maximale de 1,2 Volts. Lors de l'utilisation de la sortie du module 1791DS-IB16 comme sortie de lampe silencieuse, le courant varie de 5 à 25 mA.Certaines des caractéristiques de ce CompactBlock Guard I/O DeviceNet Safety Input Module comprennent 12 ou 16 entrées sécurisées selon le modèleIl est adapté pour le suivi de nombreux dispositifs de sécurité à partir d'un seul emplacement. Il dispose de quatre sorties standard configurables qui sont configurées pour la source de test d'impulsion, la source de courant continu de 24 Volts,et la sortie standardLa configuration de ce module peut être verrouillée et protégée par mot de passe pour une sécurité supplémentaire.

Le module d'entrée de sécurité 1791DS-IB16 est un module d'entrée de sécurité Allen-Bradley/Rockwell Automation de la série Guard I/O 1791ES et 1791DS. Il possède 16 entrées à canal unique.Le module d'entrée de sécurité 1791DS-IB16 a une protection électronique contre les courts-circuits et la capacité de détecter les courts-circuits avant qu'ils ne puissent endommager le module.
