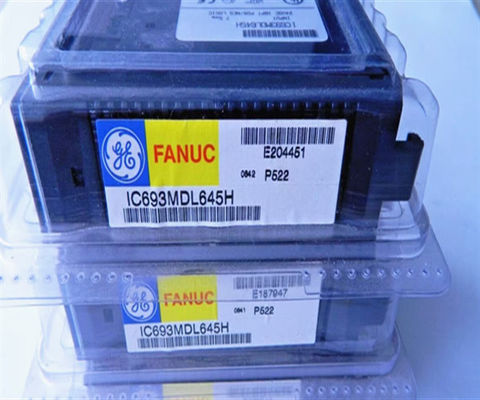

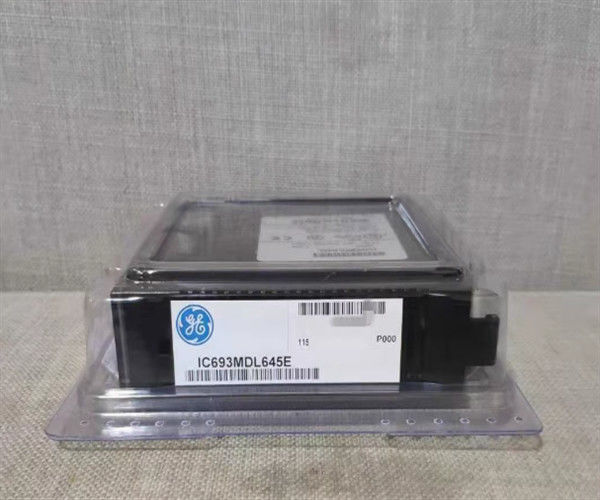

Module d'entrée de logique positive/négative de GE-Emerson IC693MDL645 de 24 volts en courant continu

Description du produit  IC693MDL645

L'IC693MDL645 est une entrée logique positive/négative en courant continu de 24 volts appartenant à la série 90-30 de contrôleurs logiques programmables.Il peut être installé dans n'importe quel système PLC de la série 90-30 qui a soit une plaque de base 5 ou 10 -slot. Ce module d'entrée a des caractéristiques logiques positives et négatives. Il a 16 points d'entrée par groupe. Il utilise un terminal d'alimentation commun. L'utilisateur a deux options pour alimenter les appareils de terrain;soit fournir l'alimentation directement, soit utiliser une alimentation compatible +24BDC.

Les caractéristiques de la double logique du module IC693MDL645 le rendent idéal dans les applications nécessitant des commutateurs électroniques de proximité, des commutateurs de limite et des boutons.Il est important de noter que les informations d'identification du câblage et du courant sont situées sur un inserteur. Cet insert est situé entre la surface interne et externe de la porte à charnière. Les informations de câblage sont situées sur le côté de l'insert orienté vers l'extérieur.L'identification actuelle est située à l'intérieur de l'insertCe module est classé comme basse tension, c'est pourquoi le bord extérieur de l'insert a été codé en bleu.

Au sommet du module se trouvent deux rangées horizontales, chacune comportant huit LED vertes. Les LED correspondant aux points d'entrée 1 à 8 de la rangée supérieure sont marquées A1 à A8,tandis que ceux de la seconde rangée, qui correspondent aux points d'entrée 9 à 16, sont étiquetés B1 à B8.

Ce module d'entrée logique positive/négative en courant continu de 24 volts a une tension nominale de 24 volts avec une plage de tension d'entrée en courant continu de 0 à +30 volts en courant continu.Le courant d'entrée à tension nominale est généralement de 7 mA. Pour ses caractéristiques d'entrée: la tension en état est de 11,5 à 30 volts CC tandis que la tension hors état est de 0 à ± 5 volts DC. Le courant en état est de 3,2 mA minimum et le courant hors état est de 1.1 mA maximumLe temps de réponse d'allumage et d'arrêt est généralement de 7 ms pour chacun. La consommation d'énergie à 5 V est de 80 mA (lorsque toutes les entrées sont activées) à partir d'un bus de 5 volts sur le plan arrière.La consommation d'énergie à 24 V est de 125 mA à partir du bus arrière isolé de 24 volts ou de l'alimentation fournie par l'utilisateur.

Spécifications techniques de IC693MDL645

Le module d'entrée GE Fanuc IC693MDL645 à 16 points est un module d'entrée de logique positive et négative de 24 volts DC conçu pour le système de contrôle logique programmable (PLC) de la série GE 90-30.Le module d'entrée IC693MDL645 fournit 16 points d'entrée non isolés disposés dans un seul groupe de 16 entrées dans un groupe avec un terminal d'entrée de puissance communLe module d'entrée IC693MDL645 est conçu pour fonctionner avec des caractéristiques logiques positives ou négatives,et cette caractéristique le rend approprié pour une large gamme de dispositifs d'entrée tels que les boutonsLe module d'entrée IC693MDL645 peut être installé dans n'importe quelle fente d'E/S de la série 90-30 PLC prenant en charge une plaque de base à 5 ou 10 fentes.

Le module d'entrée IC693MDL645 utilise soit l'alimentation en courant continu externe fournie par l'utilisateur, soit une alimentation en courant continu isolée de 24 volts.Ce module a une plage de tension d'entrée de 0 à 30 Volts CC et une consommation de puissance nominale maximale de 80 milliampères à 5 Volts DC et 125 milliampères à 24 Volts DCLes entrées du module d'entrée IC693MDL645 fonctionnent avec une tension en état continu de 15,5 à 30 volts par entrée et un courant en état continu minimum de 3,2 milliampères par entrée.Il a jusqu'à 1500 volts d'isolation entre le côté logique et le côté du champLe module IC693MDL645 contient à la fois des informations d'identification du câblage et du courant dans l'insert du module, et il est codé par couleur pour faciliter l'identification de sa classe de tension (faible tension).Sur le devant de ce module sont 2 rangées horizontales de LED (8 LED par rangée) qui sont numérotées individuellement pour indiquer l'état allumé ou éteint de chaque point d'entrée.
