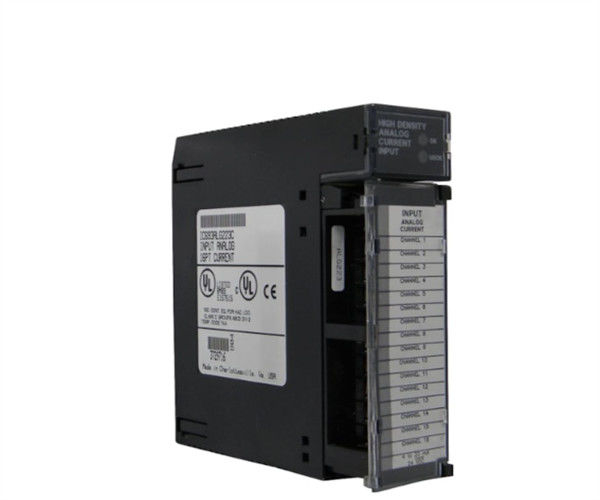

Module d'entrée de courant analogique à 16 canaux GE-Emerson IC693ALG223 remis à neuf

Description du produit Le produit doit être présenté dans un emballage.

IC694ALG223 est un module d'entrée de courant analogique avec 16 canaux / entrées à extrémité unique. Chaque entrée peut être configurée avec le logiciel fourni pour l'une des trois gammes d'entrées: 4 à 20 mA, 0 à 20 mA,ou de 4 à 20 mA.

Les limites d'alarme sont disponibles en haute et / ou basse sur toutes les gammes. Dans la gamme 4 à 20 mA Enhanced, une limite d'alarme basse peut détecter le courant d'entrée de 4 mA à 0 mA,qui permet de détecter les défauts des fils ouverts dans des applications de 4 à 20 mALe module peut signaler l'état du module et l'état de l'alimentation externe au processeur en utilisant les adresses de référence du programme attribuées.L'installation du module IC694ALG223 est compatible avec tout emplacement d'E/S dans un système RX3i.

L'IC694ALG223 utilise 120 mA du bus 5 VDC sur le plan arrière du PLC et nécessite 65 mA plus le courant de la boucle de courant (s) d'une alimentation +24 VDC fournie par l'utilisateur.

La LED MODULE OK émet des informations sur l'état du module lors de la mise sous tension. Si la LED s'affiche ON, alors l'état est OK, et le module est configuré. Si elle s'affiche OFF, alors aucune puissance de fond n'est reconnue,ou le chronomètre du chien de garde est épuisé). Flashing rapide continu: indique que les données de configuration ne sont pas reçues par le processeur.Des éclairs lents suivis d'OFF suggèrent un diagnostic de mise sous tension échoué ou une erreur d'exécution de code rencontréeLa LED d'alimentation utilisateur confirme que l'alimentation externe 24 VDC est conforme aux spécifications attendues.

Les paramètres configurables du module IC694ALG223 incluent les canaux actifs, l'adresse de référence pour les données d'entrée, la longueur et la portée, l'alarme basse/haute et le jeu d'analyse E/S.

Spécifications techniques de Le produit doit être présenté dans un emballage.
