Le module d'alimentation du module d'adaptateur Ethernet/IP d'Allen-Bradley 1734-AENTR

Définition deLes États membres doivent fournir les informations suivantes:

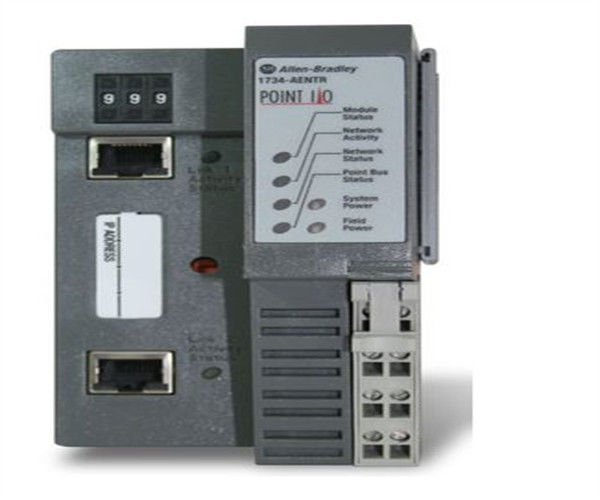

L'Allen-Bradley 1734-AENTR est un module de communication dual Ethernet POINT I/O qui est utilisé pour interfacer un rack POINT I/O au contrôleur central dans le réseau Ethernet I/P.Cet adaptateur est capable d'être mis en œuvre dans Ring, Star and Tree Topology et est alimenté par une alimentation externe 24 VDC.

Le 1734-AENTR prend en charge le protocole TCP/UDP/IP avec une connexion physique établie à l'aide d'un câble de catégorie 5 ou de catégorie 6.Cet adaptateur prend en charge la vitesse de transmission de 10/100 Mbit avec fonction de négociation automatique.

L'adresse IP peut être attribuée par le biais des commutateurs de roue du pouce ou à l'aide de l'utilitaire DHCP BOOT-P. Dans la plupart des applications, ce module est configuré avec une adresse IP statique.l'adresse IP ne change pas même si le dispositif est éteint. Alternativement, le module peut être configuré avec une adresse IP dynamique. Avec le type d'adresse dynamique, l'adresse IP change à chaque fois que le module est alimenté.Ce mode est appliqué dans les applications ayant une exigence très spécifique car il peut entraîner des erreurs de communication dues à un changement soudain de l'adresse IP..

Ce module est installé sur la partie la plus à gauche d'un système d'E/S POINT et est le seul module qui établit une connexion au réseau et au contrôleur principal.Il transfère les données d'E/S de son backplane d'E/S local au contrôleur sur le réseauEn outre, cet adaptateur POINT I/O prend en charge la communication simultanée avec différents modules de scanner.L'Allen-Bradley 1734-AENTR I/O est un adaptateur Ethernet à 2 ports fournissant une connectivité réseau Ethernet/IP à une vitesse de 10 à 100 Mbits/sIl est livré avec 2 ports pour les connecteurs RJ-45 de catégorie 5 qui sont utilisés pour soutenir les réseaux linéaires,et les topologies existantes d'arbres et d'étoilesCes ports Ethernet sont configurés comme des commutateurs intégrés. L'adaptateur fait partie de la série 1734 d'adaptateurs de communication à 2 ports pour les modules d'E/S POINT.Il utilise des messages encapsulés dans le protocole TCP/UDP/IP standard. Le câble à paire tordue de catégorie 5 est utilisé pour l'interface. Aucune planification de réseau et tables de routage ne sont requises.le 1734-AENTR est capable de prendre en charge simultanément des connexions de plusieurs contrôleurs. L'adaptateur 1734-AENTR est monté et positionné verticalement sur un rail DIN. Il est livré avec les interrupteurs à pouce à stylo utilisés pour définir l'adresse réseau.D'autres façons de définir l'adresse du protocole Internet du réseau comprennent la récupération de l'adresse IP à partir d'une mémoire non volatile et l'utilisation d'un serveur DHCP (définir le module DHCP activé). Pour éviter un contrôle non autorisé ou une perte de contrôle, attribuez une adresse IP fixe à l'adaptateur E/S. Si vous utilisez l'utilitaire DHCP, assurez-vous qu'il est configuré avec la même adresse IP que l'adaptateur.

L'Allen-Bradley 1734-AENTR est un module de communication point I/O à double Ethernet. Il prend en charge la topologie Ring, Star et Tree et une vitesse de transmission de 10/100 Mbits/s en mode Half ou Full-Duplex.Ce module prend en charge le montage de rails DIN et nécessite une tension d'entrée en courant continu de 24 volts.
