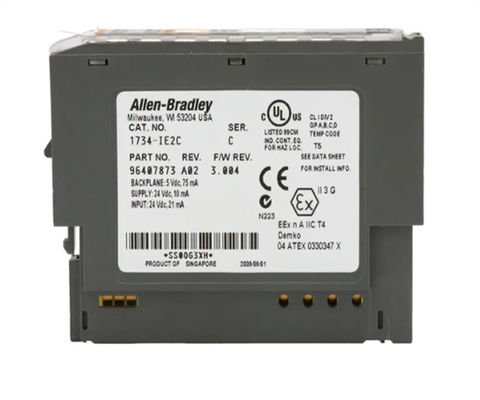

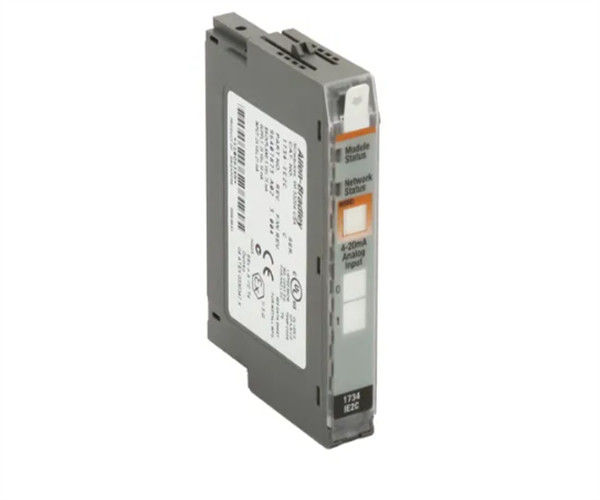

1734-IE2C ALLEN BRADLEY Point I/O Module d'entrée analogique à 2 points

Description de la marque 1734-IE2C

Le module 1734-IE2C est un membre de la série 1734 d'Allen-Bradley de modules d'E/S distribués. Ce module fonctionne à un courant d'entrée de 4 à 20 mA ou un de 0 à 20 mA.la taille du fil recommandée est de 22 à 14 AWG fil de cuivre solide ou blindé en filets classé à 167 degrés Fahrenheit ou plus.

Ce module pèse environ 0,036 kilogramme ou 0,08 livre. En outre, il a une classification de type de boîtier de style ouvert et il a des dimensions de 56 x 12 x 75,5 millimètres ou 2,21 x 0,47 x 2.97 poucesLa conception compacte du 1734-IE2C® facilite l'installation et il peut être monté horizontalement ou verticalement.

Le module analogique d'entrée de courant I/O 1734-IE2C POINT a 2 canaux à extrémité unique, non isolés. Il donne 16 bits sur une résolution de 0 à 21 mA. Lors du montage sur une base de terminal, il est possible d'utiliser un module analogique de type I/O de type 1734-IE2C.positionnez l'interrupteur de clé à 3Le 1734-IE2C est un module à 2 canaux qui convertit un courant d'entrée analogique en valeur numérique et lit un courant d'entrée compris entre 0 et 20 mA ou 4 et 20 mA selon le mode sélectionné.Les réseaux pris en charge incluent ControlNetEn outre, le 1734-IE2C utilise une alimentation en courant continu externe de 10 à 28,8 Volts CC et de 24 Volts DC nominaux, et il utilise un courant de 10 mA.Le 1734-IE2C est classé pour résister à 2550 Volts DC pendant 60 secondes et il a 50 Volts de tension d'isolation continueIl dégage une dissipation de puissance maximale de 0,6 W à 28,8 Volts CC et une dissipation thermique maximale de 2,0 BTU/heure à 28,8 Volts CC.

Le 1734-IE2C est essentiellement une carte d'entrée analogique qui nécessite une base de terminal pour fonctionner.ou 1734-TOPS. Ce module prend en charge le montage vertical et horizontal et le montage sur un rail DIN standard de 35 mm.l'interrupteur du module doit être positionné à la position 3.

Le 1732-IE2C est équipé d'un convertisseur interne analogue à numérique (ADC) qui a une résolution de conversion de 16 bits sur 0...21 mA 0,32 μA/cnt en utilisant la conversion Delta-Sigma.Les données converties sont stockées au format entier signé avec une précision absolue de 00,1% Full Scale @ 25 °C (77 °F) avec une dérive de précision de 30 ppm/°C.

Le 1734-IE2C est compatible pour une utilisation avec n'importe quelle plateforme de contrôle Allen-Bradley.Plateformes de contrôle CompactLogix et ControlLogixCe module prend en charge une variété d'adaptateurs de communication qui permettent au module de communiquer avec le contrôleur maître sur un protocole industriel particulier.

Le 1734-IE2C est un module d'entrée analogique qui fait partie de la famille de produits POINT IO d'Allen-Bradley.Chaque canal est configurable pour les signaux de sortie 0-20 mA et 4-20 mA avec une résolution de 16 bits - supérieure à 0...21 mA 0,32 μA/cnt. Il est compatible avec n'importe quel adaptateur de communication POINT IO, généralement utilisé pour la mise en œuvre d'une architecture d'E/S distribuée.ou assemblages de base de câblage 1734-TOPS.
