L'équipement doit être équipé d'un système de réglage de fréquence unique (EMERSON SP4402).

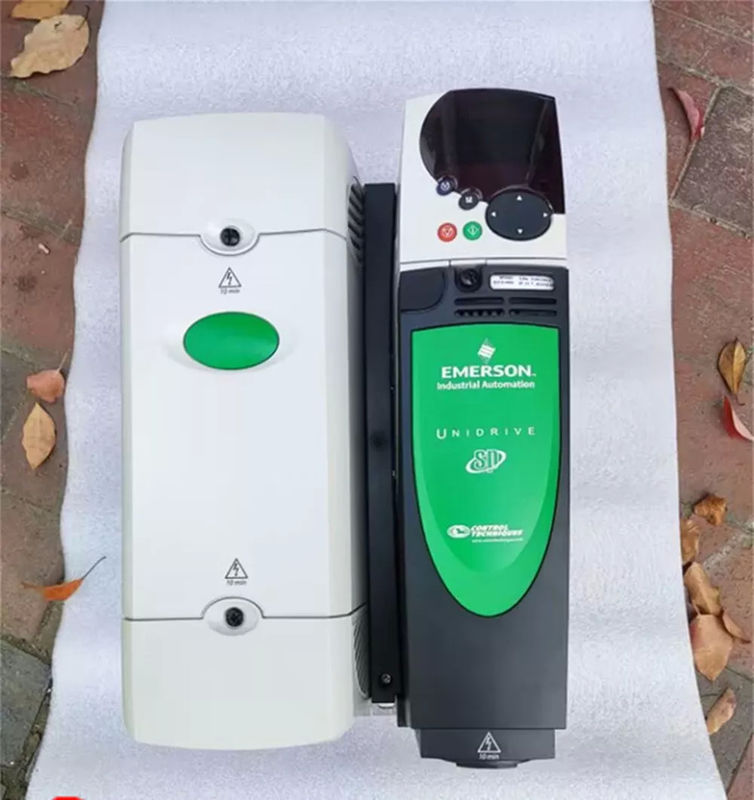

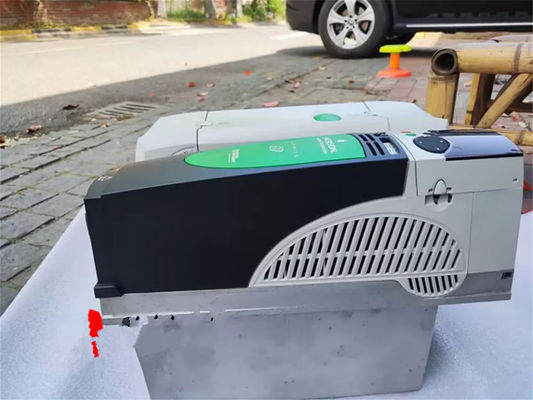

Description du produit : SP4402

• Contrôle de la vitesse du moteur: La fonction principale du SP4402 est de contrôler la vitesse du moteur en ajustant la fréquence de l'alimentation électrique fournie au moteur. Cela permet un fonctionnement plus efficace dans les applications nécessitant des vitesses variables, telles que les pompes, les convoyeurs, les systèmes CVC et les ventilateurs.

• Efficacité énergétique: En ajustant la vitesse du moteur en fonction des demandes de charge, le variateur peut réduire la consommation d'énergie, en particulier dans les systèmes où la pleine vitesse du moteur n'est pas toujours nécessaire.

• Algorithmes avancés de contrôle moteur: Le SP4402 utilise généralement des algorithmes de contrôle avancés commeV/f (volts par hertz)oucontrôle vectorielpour fournir un fonctionnement précis et stable du moteur dans des conditions de charge variables.

• Interface conviviale: Les VFD d'Emerson comme le SP4402 sont souvent faciles à utiliserIHM (Interface Homme-Machine)pour l'installation, la configuration et la surveillance. Cela permet aux opérateurs d'effectuer rapidement des réglages et de surveiller les paramètres critiques tels que la vitesse du moteur, la fréquence de sortie et le courant.

• Large plage de tension d'entrée: Le SP4402 prend généralement en charge une large gamme de tensions d'entrée, ce qui le rend adapté à diverses applications mondiales. Cette fonctionnalité ajoute de la flexibilité, permettant au variateur de fonctionner dans différentes régions avec différentes normes d'alimentation électrique.

• Conception compacte et modulaire: Ces variateurs sont souvent compacts et conçus pour être installés dans des panneaux, offrant une architecture modulaire qui permet une intégration facile dans les systèmes nouveaux et existants.

• Fonctionnalités de protection intégrées: Les fonctionnalités de protection communes du SP4402 incluent :

  • Protection contre les surintensités
  • Protection contre les surtensions et les sous-tensions
  • Protection contre les courts-circuits
  • Protection contre la surchauffe
  • Protection contre les surcharges

• Options de communication: Le SP4402 est souvent livré avec des ports de communication intégrés (tels que Modbus, CAN ou autres), lui permettant de s'intégrer de manière transparente dans les systèmes de contrôle automatisés et de prendre en charge la surveillance et les diagnostics à distance.

• Applications: Le lecteur est couramment utilisé dans des applications telles que :

  • Pompes(dans le traitement de l'eau, la CVC et les procédés industriels)
  • Convoyeurs(dans la manutention et la fabrication)
  • Ventilateurs(dans les systèmes de CVC, de ventilation et d'échappement)
  • Compresseurs
  • Systèmes de grue et de levage
  • Systèmes de traitement de l'air

• Atténuation harmonique: Certains VFD d'Emerson intègrent des techniques telles que des filtres frontaux actifs (AFE) ou des filtres passifs pour minimiser la distorsion harmonique qui peut être introduite dans l'alimentation électrique par le variateur.

Caractéristiques : SP4402

• Contrôle vectoriel: Le SP4402 offre un contrôle vectoriel ou un contrôle V/f (volts par hertz) pour gérer avec précision le couple et la vitesse du moteur. Cela garantit des performances moteur fluides et précises dans des conditions de charge variables.
• Réglage automatique: Le variateur peut s'ajuster automatiquement pour correspondre aux paramètres du moteur connecté, améliorant ainsi les performances et réduisant le temps de configuration.
• Économies d'énergie: En ajustant la vitesse du moteur à la demande de charge, le SP4402 réduit la consommation d'énergie, en particulier dans les applications à charge variable telles que les pompes, les ventilateurs et les convoyeurs.
• Perte de puissance réduite: Le VFD optimise l'apport d'énergie au moteur, minimisant les pertes de puissance pendant le fonctionnement.
• Tension d'entrée flexible: Le SP4402 prend généralement en charge une large gamme de tensions d'entrée (par exemple, 200 à 600 V), ce qui le rend adapté à diverses applications mondiales.
• Large plage de puissance: Le variateur est disponible en plusieurs puissances nominales, ce qui le rend adaptable à un large éventail de tailles de moteurs industriels.
• Ports de communication: Le SP4402 prend en charge les protocoles de communication tels queModbus RTU,CANopen, et parfoisEthernetpour une intégration transparente avec les automates, les systèmes SCADA ou d'autres équipements d'automatisation.
• Surveillance à distance: Les fonctionnalités de communication intégrées permettent une surveillance et des diagnostics à distance, permettant un meilleur contrôle et réduisant le besoin d'interventions sur site.
• Protection contre les surintensités: Protège le variateur et le moteur des conditions de surintensité qui pourraient endommager l'équipement.
• Protection contre les surtensions et les sous-tensions: Empêche le variateur de fonctionner mal ou d'être endommagé par des niveaux de tension anormaux.
• Protection contre les surcharges: Garantit que le moteur est protégé contre une charge excessive, ce qui peut entraîner une surchauffe ou une panne.
• Protection thermique: Surveille la température du lecteur pour éviter la surchauffe et réduire le risque de dommages aux composants internes.
• Protection contre les courts-circuits: Protège contre les défauts électriques qui pourraient endommager le système.
• Clavier et affichage numériques: Le SP4402 comprend généralement un clavier intuitifclavierouIHM (Interface Homme-Machine)pour une configuration, une surveillance et des diagnostics faciles.
• Surveillance en temps réel: L'écran fournit les paramètres clés du moteur, tels que la vitesse, la tension, le courant et la fréquence, permettant aux utilisateurs de surveiller les performances en temps réel.
• Démarrage/arrêt progressif: Le SP4402 assure une montée et une descente en douceur de la vitesse du moteur, réduisant ainsi les contraintes mécaniques et prolongeant la durée de vie du moteur et de l'équipement associé.
• Contrôle PID: Le contrôle PID (proportionnel-intégral-dérivé) intégré est disponible pour les applications nécessitant un contrôle précis, comme dans les pompes et les ventilateurs où le maintien d'une pression ou d'un débit constant est essentiel.
• Conception peu encombrante: Le SP4402 présente un design compact qui s'intègre facilement dans les panneaux de commande, économisant ainsi de l'espace dans votre configuration électrique.
• Options de montage flexibles: Le variateur peut généralement être monté verticalement ou horizontalement, en fonction des exigences d'installation.
• Enregistrement et diagnostic des défauts: Le disque inclut des capacités de détection et de journalisation des pannes, permettant aux utilisateurs d'identifier les problèmes avant qu'ils ne causent des dommages importants. Les journaux détaillés facilitent le dépannage et la planification de la maintenance.
• Alarmes intégrées: Le variateur fournit des alertes pour divers défauts ou conditions anormales, permettant des temps de réponse plus rapides et réduisant les temps d'arrêt.
• Paramètres personnalisables: Les utilisateurs peuvent ajuster les paramètres du moteur en fonction d'applications spécifiques, notamment l'accélération, la décélération et la vitesse maximale.
• Modes préconfigurés: Le SP4402 propose plusieurs modes de fonctionnement préconfigurés, tels quemode pompe,mode ventilateur, etmode convoyeur, ce qui facilite la sélection du paramètre approprié pour l'application.
• Distorsion harmonique réduite: Certains modèles du SP4402 sont dotés de fonctionnalités intégrées permettant de minimiser la distorsion harmonique dans l'alimentation électrique, ce qui est important pour protéger les équipements sensibles et réduire les interférences électriques dans le système.
• Construction robuste: Le variateur est conçu pour être fiable dans les environnements industriels difficiles, avec une protection contre la poussière, l'humidité et les températures élevées.
• Longue durée de vie: Les variateurs de la série SP d'Emerson sont construits avec des composants de haute qualité pour garantir une longue durée de vie et une disponibilité élevée.
• Moteurs à induction: Le SP4402 est couramment utilisé avec les moteurs à induction AC standard.
• Moteurs synchrones: Dans certaines configurations, le SP4402 peut également être utilisé avec des moteurs synchrones, ce qui le rend polyvalent pour différents types d'applications industrielles.

Paramètres techniques: SP4402

• Plage de tension d'entrée: Généralement, le SP4402 prend en charge des tensions d'entrée comprises dans la plage :

  • 200-240 V CA(monophasé ou triphasé selon modèle)
  • 380-480 V CA(triphasé)
  • 480-600 V CA(triphasé)
  • Options de tension plus élevéepeut également être disponible pour des configurations spécifiques.

• Fréquence d'entrée: Généralement 50/60 Hz ±5 % (selon la région et le modèle).

• Courant d'entrée: Le courant d'entrée du variateur varie en fonction de la puissance nominale du moteur, de la charge et de la configuration de tension. Les plages typiques pourraient être :

  • Modèles monophasés: Le courant d'entrée peut varier de 10A à 50A.
  • Modèles triphasés: Le courant d'entrée peut varier de 10A à 200A, selon la taille du moteur.

• Tension de sortie: Le SP4402 VFD fournit généralement une tension de sortie qui correspond à la tension nominale du moteur (en fonction de la tension du moteur, par exemple 230 V, 460 V, etc.).

• Fréquence de sortie: La fréquence de sortie est généralement réglable dans la plage suivante :

  • 0 – 400 Hz(standard pour la plupart des applications)

• Puissance de sortie nominale: La puissance nominale du SP4402 varie selon le modèle et le moteur spécifique auquel il est associé, mais elle couvre généralement une large gamme de tailles de moteur :

  • Plage de puissance: D'environ0,75 kW(1 CV) jusqu'à200 kW(250+ PV).
• Contrôle V/f (Volts par Hertz): Mode standard pour la plupart des applications.
• Contrôle vectoriel (boucle ouverte): Offre une meilleure précision, notamment dans les applications nécessitant un couple variable.
• Contrôle vectoriel sans capteur (SLVC): Certains modèles prennent en charge le contrôle vectoriel sans capteur pour un contrôle amélioré de la vitesse et du couple.
• Contrôle du couple: Disponible pour les applications nécessitant une haute précision dans le maintien d’un couple constant.
• Méthode de contrôle:
  • Clavier/Affichage: Clavier numérique pour contrôle local avec clavier intégréÉcran LED ou LCD.
  • Télécommande: Pris en charge via les protocoles de communication (Modbus, CAN, etc.).
• Paramètres des paramètres: Réglable via le clavier ou à l’aide d’une interface PC externe. Les paramètres courants incluent les paramètres d'accélération, de décélération, de vitesse maximale, de temps de rampe et de protection du moteur.
• Protection contre les surintensités: Protège le variateur d’un courant excessif.
• Protection contre les surtensions: Empêche les dommages dus aux pointes de tension.
• Protection contre les sous-tensions: Protège contre les conditions de basse tension.
• Protection contre les surcharges: Protège le moteur contre un fonctionnement à charge excessive pendant des périodes prolongées.
• Protection thermique: Protège contre la surchauffe du variateur et du moteur.
• Protection contre les courts-circuits: Fournit une protection contre les défauts pouvant survenir en raison de courts-circuits.
• Détection des défauts à la terre: Certains modèles incluent une protection contre les défauts à la terre pour améliorer la sécurité.

• Efficacité: Généralement autour95%-98%à pleine charge, ce qui garantit une perte d'énergie minimale.

• Plage de température ambiante: La plage de fonctionnement typique du SP4402 est :

  • 0°C à 40°C(plage de fonctionnement standard).
  • Jusqu'à 50°Cavec déclassement ou dans un modèle plus spécialisé.

• Température de stockage: Généralement, la plage de température de stockage va de-20°C à 60°C.

• Altitude: Normalement conçu pour un fonctionnement jusqu'à1000 mètresau-dessus du niveau de la mer sans déclassement, mais pour des altitudes plus élevées, l'unité peut devoir être déclassée.

• Modbus RTU: Communication série pour l'intégration avec les automates et autres systèmes de contrôle.

• CANopen: Certains modèles prennent en charge CANopen pour la communication et l'intégration à haut débit.

• Ethernet (facultatif): Pour les modèles prenant en charge la communication Ethernet pour la surveillance, les diagnostics et le contrôle à distance.

• Contrôle E/S: En règle générale, le variateur comprend plusieurs entrées et sorties numériques pour le contrôle marche/arrêt, les signaux de défaut et d'autres fonctions de surveillance.

• Enceinte: Généralement, le SP4402 est livré avec unNEMA 1ouIP20boîtier pour applications intérieures. FacultatifIP54ouNEMA 4Xdes boîtiers peuvent être disponibles pour les environnements difficiles.

• Taille (L x H x P): Les dimensions varient en fonction du modèle et de la puissance nominale, mais sont généralement compactes, comme :

  • Pour les modèles plus petits (par exemple, 1-5 HP) : environ150 mm x 180 mm x 120 mm.
  • Pour les modèles plus grands (par exemple, 75-150 HP) : les dimensions peuvent être500 mm x 800 mm x 300 mm.

• Poids: Varie selon le modèle, les modèles plus petits pesant aussi peu que5 kget des modèles plus grands jusqu'à80 kgou plus.

• Contrôle PID: Pour les applications nécessitant un contrôle précis des processus tels que le débit, la pression et la température.
• Freinage dynamique: Disponible sur certains modèles pour arrêter rapidement le moteur.
• Diagnostic en temps réel: Comprend la surveillance des paramètres clés tels que la tension, le courant, la puissance et les journaux de défauts à des fins de diagnostic.
• Protection contre les surcharges du moteur: Met en œuvre une protection thermique du moteur pour éviter une surchauffe ou un fonctionnement prolongé en surcharge.
• Atténuation de la distorsion harmonique: Dans certaines configurations, des techniques de filtrage des harmoniques (comme AFE – Active Front End) sont utilisées pour minimiser la distorsion harmonique introduite par le variateur.
• Clavier à distance: Pour la télécommande et le paramétrage.
• Filtres CEM: Filtres de compatibilité électromagnétique à utiliser dans les zones soumises à des réglementations strictes en matière d'EMI (interférences électromagnétiques).
• Résistances de freinage: Pour les applications nécessitant une décélération rapide ou une dissipation d’énergie.
• Ventilateurs de refroidissement externes: Pour les applications où le variateur fonctionne dans un environnement à haute température.

Personnalisation: SP4402

• • V/f (Volts par Hertz): La méthode de contrôle de moteur standard est largement utilisée dans les applications générales où la variation de charge est minime.
  • Contrôle vectoriel sans capteur: Offre un meilleur contrôle du moteur sous des charges variables en estimant le flux du rotor sans avoir besoin de capteurs supplémentaires.
  • Contrôle vectoriel en boucle fermée: Dans les applications nécessitant un contrôle plus précis du couple et de la vitesse, cette méthode fournit un contrôle moteur haute performance utilisant le retour d'informations des codeurs ou des résolveurs (pour un contrôle plus précis).
• Contrôle du couple: Cela permet aux utilisateurs de contrôler le couple de sortie du moteur pour les applications nécessitant une régulation précise du couple, telles que les extrudeuses, les concasseurs ou les mélangeurs.
• Entrées/sorties numériques et analogiques:
  • Entrées numériques (DI): Généralement utilisé pour les fonctions de contrôle de base telles que le démarrage/arrêt, les signaux de défaut et la sélection de mode.
  • Entrées analogiques (AI): Permet un contrôle plus granulaire, tel qu'un point de consigne de vitesse, des signaux de retour ou un contrôle de pression/débit.
  • Sorties relais: Peut être configuré pour déclencher des alarmes, des signaux d'état ou des conditions de protection du moteur (par exemple, des alarmes de surchauffe ou de surintensité).
• Configuration d'E/S flexible: En fonction de l'application, vous pouvez étendre ou reconfigurer les ports d'E/S numériques et analogiques, permettant un meilleur contrôle et une meilleure intégration avec d'autres appareils tels que les automates, les systèmes SCADA et les capteurs.
• Modbus RTU: La communication Modbus RTU intégrée permet une intégration facile avec les automates, les systèmes SCADA et autres contrôleurs industriels. Ce protocole est largement utilisé dans les systèmes d'automatisation industrielle pour la surveillance et le contrôle.
• CANopen: Ce protocole open source permet la communication dans les applications où un contrôle à grande vitesse et en temps réel est requis (par exemple, robotique, contrôle de mouvement).
• Ethernet/IP (en option): Certains modèles du SP4402 prennent en charge la communication Ethernet pour une intégration facile aux réseaux industriels modernes. La connectivité Ethernet permet une surveillance, des diagnostics et un contrôle à distance en temps réel, ainsi que des vitesses de transfert de données plus élevées.
• Profibus/Profinet: Pour les utilisateurs ayant besoin d'une intégration dansSystèmes d'automatisation basés sur Siemens,ProfibusouProfinetdes protocoles peuvent être disponibles pour la communication.
• BACnet: Pour intégration danssystèmes de gestion de bâtiment (BMS)pour les systèmes CVC et de gestion de l’énergie.
• Paramètres de protection contre les surcharges: Paramètres de surcharge personnalisables en fonction de la capacité du moteur et des exigences du processus. Cette fonctionnalité empêche le moteur de fonctionner au-delà de ses limites de charge de sécurité et peut être réglée avec précision pour répondre à des exigences opérationnelles spécifiques.
• Protection thermique: Le SP4402 peut être personnalisé pour ajuster les paramètres de protection thermique, permettant aux utilisateurs de définir les seuils de température du moteur souhaités en fonction des conditions d'application.
• Diagnostic des défauts: Les utilisateurs peuvent configurer des conditions de panne pour déclencher différentes alarmes, journaux ou réponses. Les journaux de défauts sont accessibles à distance via les protocoles de communication pour un dépannage plus facile.
• Freinage dynamique: Si votre application nécessite un arrêt ou une décélération rapide, le SP4402 peut être équipé derésistances de freinage dynamiqueou des réglages de freinage personnalisés pour dissiper l'énergie rapidement et en toute sécurité.
• Rampe d'accélération/décélération: Le SP4402 permet aux utilisateurs de personnaliser les profils d'accélération et de décélération pour des démarrages et des arrêts en douceur. Ceux-ci peuvent être ajustés en fonction des besoins de l'application pour une montée/descente douce ou rapide.
  • Rampe linéaire: Pour une accélération ou une décélération douce et régulière du moteur.
  • Rampe de courbe en S: Pour les applications où un changement de vitesse plus progressif et moins brusque est souhaité, souvent utilisé dans les systèmes de convoyeurs, les pompes et les ventilateurs.
  • Temps de rampe rapide: Pour les applications nécessitant une accélération/décélération rapide du moteur, telles que les grues ou les palans.
• Plage de vitesse du moteur: La plage de fréquence peut être ajustée pour correspondre aux caractéristiques de fonctionnement du moteur, permettant un contrôle de vitesse précis qui est le plus efficace pour votre processus spécifique.
• Type de boîtier: Le SP4402 est généralement livré avec unNEMA 1 (IP20)boîtier pour usage intérieur, mais en fonction de l'environnement, vous pouvez choisir :
  • NEMA 4 (IP54)ouNEMA 12boîtiers pour plus de protection contre la poussière, la saleté et l’humidité.
  • NEMA 4X(acier inoxydable) pour une utilisation dans des environnements difficiles comme les usines de transformation alimentaire ou chimiques.
• Paramètres de température ambiante: Le fonctionnement du variateur peut être personnalisé pour s'adapterconditions environnementales extrêmes, avec des options de refroidissement ou des réglages de déclassement pour des températures ambiantes élevées (par exemple, 50°C ou plus).
• Fonctionnalités d'économie d'énergie: Personnalisez le variateur pour une efficacité énergétique en fonction des conditions de charge en temps réel. En intégrant des capteurs qui mesurent la charge du moteur et ajustent la fréquence et la tension en fonction de la demande de charge, le VFD minimise la consommation d'énergie.
• Réglage automatique: Certains modèles offrent des fonctionnalités de réglage automatique qui optimisent les paramètres du moteur et les caractéristiques de charge pour un fonctionnement le plus efficace.
• Filtrage harmonique: Pour les environnements où la distorsion harmonique est un problème, Emerson propose des filtres harmoniques comme accessoire en option pour le SP4402 afin de minimiser l'impact des harmoniques sur le réseau et d'autres équipements.
• Panneau de commande: Le SP4402 est livré avec un clavier/affichage numérique, mais les utilisateurs peuvent souvent personnaliser des paramètres tels que :
  • Sélection de la langue: configurez le lecteur pour qu'il s'affiche dans différentes langues pour les applications internationales.
  • Protection des paramètres: Les utilisateurs peuvent verrouiller certains paramètres pour empêcher toute modification non autorisée, ce qui est utile dans les environnements industriels sensibles.
  • Enregistrement des données et tendances: Personnalisez les intervalles d’enregistrement des données pour surveiller les performances au fil du temps. Les journaux peuvent inclure des mesures clés telles que la vitesse du moteur, le couple, le courant, la tension et la consommation électrique.
• Périphériques externes: Le SP4402 permet une intégration facile avec des périphériques externes, tels queventilateurs de refroidissement externes,résistances de freinage, ouFiltres CEMpour les applications sensibles.
• Modules d'extension: Si davantage d'E/S, des protocoles de communication supplémentaires ou des fonctionnalités spécifiques (par exemple, contrôle de moteur double) sont nécessaires, le SP4402 peut souvent être personnalisé avec des modules ou des cartes d'extension.
