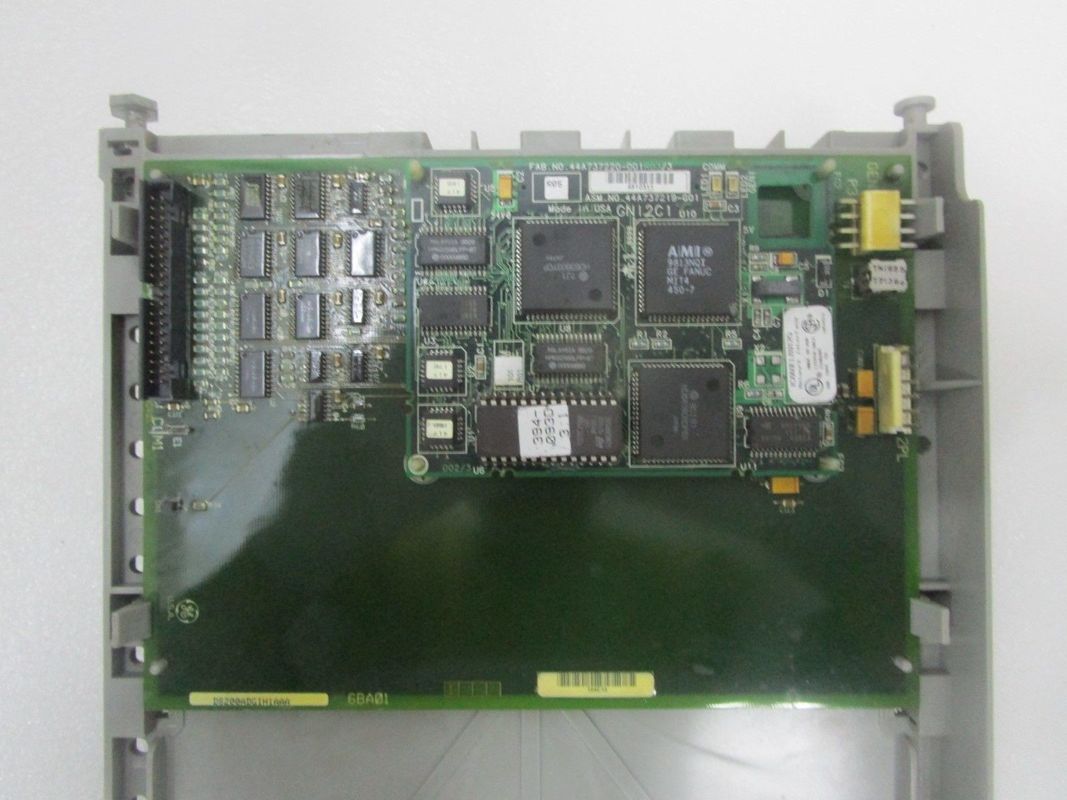

Le panneau d'interface auxiliaire DS200ADGIH1AAA de General Electric

Description du produit:DS200ADGIH1AAA

Conception et construction

• Conception des circuits: La carte dispose d'un circuit soigneusement aménagé conçu pour gérer plusieurs tâches simultanées.Il dispose de sections dédiées au traitement de différents types de signaux électriques tels que des circuits logiques numériques pour le traitement des données binaires des capteurs et des unités de commande, et des circuits analogiques pour traiter des signaux variables en continu tels que la tension ou le courant des dispositifs de mesure.
• Qualité des composants: des composants électroniques de haute qualité sont utilisés dans sa fabrication, notamment des résistances de précision, des condensateurs dont les capacités sont stables dans un large éventail de conditions de fonctionnement,et circuits intégrés spécialement sélectionnés pour leur fiabilité et leurs performances dans les applications de contrôle industrielPar exemple, les puces intégrées sur la carte sont conçues pour fonctionner avec une faible consommation d'énergie tout en maintenant des vitesses de traitement élevées pour assurer un traitement efficace du signal.

Capacités de traitement du signal

• Traitement du signal numérique: Il peut recevoir et traiter des signaux numériques de différentes largeurs et fréquences de bits.représenté par 0 ou 1) ou l'état d'allumage/arrêt des moteursIl peut effectuer des opérations logiques telles que AND, OR et NOT sur ces signaux numériques selon les algorithmes de contrôle programmés pour prendre des décisions concernant le fonctionnement du système global.
• Conditionnement du signal analogique: quand il s'agit de signaux analogiques, la carte a la capacité d'amplifier, filtrer et les convertir selon les besoins.il peut d'abord amplifier le signal faible à un niveau qui peut être mesuré avec précision par le convertisseur analogique-numérique embarquéEnsuite, il peut filtrer tout bruit électrique ou toute interférence pour assurer la pureté du signal avant de le convertir en une valeur numérique que le système de contrôle peut utiliser pour un traitement ultérieur.

Interfaces de communication

• Connectivité externe: Le connecteur à 40 broches, les jumpers à 60 broches et le connecteur à 6 broches jouent un rôle crucial dans l'établissement de connexions avec des appareils externes.Le connecteur à 40 broches peut être utilisé pour l'interface avec d'autres cartes de commande dans le même cabinet ou pour se connecter aux unités de traitement principales du système de commande de la turbineLes jumpers permettent une configuration flexible de certains paramètres ou voies de signaux, permettant une personnalisation en fonction des exigences d'installation spécifiques.Le connecteur à 6 broches pourrait être dédié à la connexion de capteurs ou d'actionneurs spécifiques nécessitant un nombre inférieur de broches dédiées pour la communication.
• Appui au protocole: Il prend probablement en charge divers protocoles de communication standard de l'industrie tels que RS-232, RS-485 ou d'autres protocoles de communication propriétaires de GE.Cela permet un échange de données sans heurts avec d'autres composants du système, permettant un contrôle et un suivi coordonnés. it can communicate with a remote monitoring station using RS-485 protocol to send real-time status information about the turbine's operation and receive commands or configuration updates from the central control system.

Caractéristiques de diagnostic et de surveillance

• Autodiagnostic: La carte est équipée de fonctions de diagnostic intégrées qui surveillent en permanence ses propres composants internes et les signaux qui la traversent.Il peut détecter des problèmes comme des courts-circuits dans les circuits.Par exemple, si un composant sur la carte commence à mal fonctionner et à absorber un courant excessif,le mécanisme d'auto-diagnostic détecte cette anomalie et déclenche une alarme ou envoie un code d'erreur à l'opérateur du système.
• Surveillance du système: En plus de l'auto-surveillance, il aide également à surveiller l'état général des systèmes connectés.il peut détecter si un capteur fournit des lectures inexactes ou si un actionneur ne répond pas correctementCela permet une maintenance proactive et un dépannage rapide, en minimisant l'impact des éventuelles pannes sur le fonctionnement de la turbine ou du processus industriel dont elle fait partie.

Rôle dans les applications industrielles

• Génération d'électricité: dans une centrale électrique, il sert de maillon clé entre les différents sous-systèmes du générateur à turbine.il peut connecter le mécanisme de régulation de vitesse de la turbine au système de surveillance de la sortie électriqueLorsque la vitesse de la turbine doit être ajustée en fonction de la demande d'électricité du réseau, la carte DS200ADGIH1AAA facilite la communication et la coordination entre ces deux aspects,s'assurer que la puissance de sortie reste stable et dans les paramètres requis.
• Contrôle des processus industriels: Dans les processus industriels qui dépendent des turbines pour l'alimentation mécanique, comme dans certaines usines où les turbines entraînent de grandes machines,cette carte permet un contrôle précis du fonctionnement de la turbine. It can receive signals from process sensors (such as pressure and flow sensors in a steam-driven process) and translate them into appropriate control signals for the turbine to optimize the process efficiency and maintain consistent product quality.

Les caractéristiques suivantes:

• Traitement et conversion des signaux
• Conversion numérique - analogiqueIl est essentiel lorsque le système de commande doit produire une tension ou un courant analogique pour entraîner certains actionneurs analogiques.Par exemple, il peut convertir une commande numérique représentant une position de vanne souhaitée en une tension analogique qui peut ensuite être utilisée pour contrôler proportionnellement l'ouverture d'une vanne pneumatique ou hydraulique.
• Conversion analogique - numérique: À l'inverse, il peut convertir les signaux analogiques des capteurs (tels que les capteurs de température, de pression ou de vibration) en format numérique.Cela permet au système de contrôle numérique de traiter et d'analyser les données plus efficacementLa conversion est généralement effectuée avec un degré élevé de précision et de résolution, ce qui permet un suivi et un contrôle précis. it can convert a continuously varying voltage signal from a temperature - sensing thermocouple into a digital value that represents the actual temperature with a precision of up to several decimal places.
•
  2. Interfaces de communication robustes
• Types de connecteurs multiples: La présence d'un connecteur à 40 broches, de 60 jumpers et d'un connecteur à 6 broches offre une large gamme d'options de connectivité.Le connecteur à 40 broches est généralement conçu pour gérer un ensemble complet de signaux tels que les lignes de données.Les jumpers offrent un moyen flexible de personnaliser les connexions électriques et le routage du signal en fonction des exigences spécifiques de l'application.Le connecteur à 6 broches peut être utilisé pour des connexions plus spécialisées, comme la connexion à des lignes de communication à grande vitesse ou à des types spécifiques de capteurs avec un nombre limité de fils de signal.
• Compatibilité avec différents protocoles: Il est susceptible de prendre en charge des protocoles de communication standard tels que Modbus, CAN (Controller Area Network) ou des protocoles GE propriétaires.Cette compatibilité lui permet de communiquer avec une large gamme d'autres dispositifs de commande industriels., y compris les contrôleurs logiques programmables (PLC), les interfaces homme-machine (HMI) et d'autres modules d'E/S à distance (entrée/sortie).,Il peut échanger des données avec un PLC central utilisant le protocole Modbus pour assurer le fonctionnement coordonné de différentes machines et processus.
•
  3. Capacité de diagnostic et de détection de défauts
• Une routine d'auto-diagnostic: La carte intègre une routine d'auto-diagnostic qui vérifie en permanence ses propres composants internes et circuits.une résistance brûlée ou un circuit intégré défectueux)Lorsque l'on détecte un défaut, il peut déclencher une alarme interne ou envoyer un message de diagnostic à un système de surveillance externe.si la température d'un composant critique dépasse sa plage de fonctionnement normale en raison d'un éventuel problème de surchauffe, le mécanisme d' autodiagnostic le détectera et enverra une alerte au personnel de maintenance.
• Appui à la surveillance à distance: Il est conçu pour supporter la surveillance à distance, ce qui est extrêmement utile dans les milieux industriels à grande échelle.Il peut transmettre des données diagnostiques et opérationnelles à un centre de contrôle à distanceCette technique permet aux techniciens de surveiller à distance l'état de l'appareil et du système de turbines associé.réduire le besoin d'inspections sur place et permettre une maintenance plus proactivePar exemple, dans une centrale électrique répartie sur une grande surface,Les ingénieurs peuvent accéder à distance aux informations de diagnostic du DS200ADGIH1AAA pour identifier rapidement et résoudre les problèmes émergents avant qu'ils ne conduisent à une panne majeure..
•
  4. Haute performance et fiabilité
• Conception de qualité industrielleLes composants sont sélectionnés et la carte est assemblée de manière à tolérer des niveaux élevés de vibrations.fluctuations de température, et le bruit électrique, ce qui le rend adapté à des applications telles que les centrales électriques, les raffineries de pétrole,et les installations de fabrication lourdes où les équipements sont souvent exposés à des conditions extrêmes.
• Caractéristiques de redondance et de sauvegarde: Dans les applications critiques, il peut incorporer des fonctionnalités de redondance pour assurer un fonctionnement ininterrompu.Il peut avoir des sources d'alimentation de secours ou des chemins de communication redondants pour éviter une défaillance à un seul pointCette redondance contribue à maintenir la fiabilité du système de commande global de la turbine, en particulier dans les applications où le fonctionnement continu est essentiel.comme dans une centrale électrique à charge de base.

Paramètres techniques:DS200ADGIH1AAA

• Nommés de tension
  • Plage de tension d'entrée: Il a probablement une plage de tension d'entrée spécifique, par exemple, il peut fonctionner dans une plage de tension CC de 18 à 32 volts.Cette plage est conçue pour être compatible avec les sources d'alimentation industrielles standard et offre une certaine tolérance aux fluctuations de puissance dans le système.
  • Niveaux de tension de sortie: Pour ses signaux de sortie analogiques, il peut avoir des niveaux de tension de sortie qui varient selon l'application.il peut fournir une plage de tension de sortie analogique de 0 à 10 volts ou de - 10 à + 10 volts pour entraîner différents types de dispositifs analogiques tels que les servo-moteurs ou les entraînements à vitesse variable.
• Notes actuelles
  • Courant d'entrée maximal: La carte peut avoir un courant d'entrée maximum défini, disons autour de 500 mA.Ce paramètre est important pour s'assurer que l'alimentation peut fournir suffisamment le courant nécessaire sans surcharge et potentiellement endommager la carte.
  • Capacité de courant de sortie: Pour la sortie de signaux vers d'autres appareils, il peut avoir un courant de sortie maximum pour chaque canal de sortie.il peut avoir un courant de sortie maximal de 20 mA par canal, ce qui est suffisant pour entraîner de nombreuses charges numériques standard telles que des LED ou de petits relais.

• Signal numérique
  • Niveaux d'entrée/sortie numériques: Les entrées numériques reconnaissent généralement les tensions logique - haute et logique - basse.Les niveaux de sortie numérique suivraient les niveaux standard TTL (Transistor - Transistor Logic) ou CMOS (Complementary Metal - Oxide - Semiconductor), avec une tension de sortie logique élevée autour de 3,3 volts ou 5 volts (selon la conception) et une tension logique basse autour de 0 volts.
  • Fréquence du signal numérique: il peut traiter des signaux numériques avec une certaine fréquence maximale.qui lui permet de gérer des données à grande vitesse provenant de capteurs numériques ou d'interfaces de communication.
• Signal analogique
  • Résolution d'entrée analogique: le convertisseur analogique en numérique (ADC) sur la carte a une résolution spécifique.ce qui signifie qu'il peut représenter des signaux d'entrée analogiques avec une résolution de 1 partie en(4096 niveaux différents), ce qui permet de mesurer avec précision des signaux analogiques tels que la température ou la pression.
  • Résolution de sortie analogique: De même, pour la conversion analogique en numérique, il peut avoir une certaine résolution de sortie.une conversion numérique en analogue (DAC) de 10 bits pourrait être utilisée, fournissant une résolution de 1 partie en(1024 niveaux différents).
  • Largeur de bande du signal analogique: la carte a une bande passante de signal analogique qui définit la plage de fréquences qu'elle peut traiter avec précision.ce qui signifie qu'il peut gérer efficacement les signaux analogiques avec des fréquences allant jusqu'à 10 kHz sans attenuation ou distorsion significative.

• 40 - Connecteur à broche
  • Configuration des brochesLe connecteur à 40 broches a une configuration spécifique de broche-sortie. Il peut inclure des broches dédiées à l'alimentation électrique (p. ex.DI0 - DI7 pour les entrées numériques et DO0 - DO7 pour les sorties numériques, et les lignes d'entrée et de sortie analogiques (par exemple, AI0 - AI3 pour les entrées analogiques et AO0 - AO1 pour les sorties analogiques).
  • Rating du courant d'épingle: Chaque broche du connecteur à 40 broches peut avoir une capacité de port de courant maximale.tandis que les broches de signal numériques et analogiques peuvent avoir une capacité de transport de courant inférieure, par exemple 50 mA pour les broches de sortie numériques et 100 mA pour les broches de sortie analogiques.
• 6 - Connecteur à broche
  • Objectif - Produit spécifique: Le connecteur à 6 broches peut être conçu pour un but spécifique, tel que la communication en série à grande vitesse ou la connexion à un type particulier de capteur.il pourrait avoir des broches pour une paire de signaux différentiels (TX + et TX - pour la transmission de données) et une référence au sol, ainsi que des broches d'alimentation pour alimenter un appareil externe.
  • Intégrité du signal: Pour assurer une bonne intégrité du signal pour les fonctions associées au connecteur à 6 broches, il peut avoir des exigences d'adaptation d'impédance.les broches de signal différentiel peuvent avoir une impédance de 100 ohms pour correspondre à l'impédance du câble utilisé pour la communication à grande vitesse, en minimisant les réflexions du signal et en assurant une transmission fiable des données.

• Plage de température de fonctionnement
  • La carte est généralement conçue pour fonctionner dans une plage de température spécifique, telle que - 20°C à + 70°C. Cette large plage de température lui permet d'être utilisée dans divers environnements industriels,des sous-stations d'alimentation extérieures froides aux usines industrielles intérieures chaudes.
• Tolérance à l'humidité
  • Il peut tolérer un certain niveau d'humidité, généralement jusqu'à 95% d'humidité relative sans condensation.Ceci est important pour prévenir les dommages liés à l'humidité des composants électroniques et assurer un fonctionnement fiable dans des environnements industriels humides.
• Résistance aux vibrations et aux chocs
  • Le DS200ADGIH1AAA est conçu pour résister à un certain niveau de vibrations et de chocs.il peut supporter des vibrations continues jusqu'à 10 g (où g est l'accélération due à la gravité) dans la gamme de fréquences de fonctionnement de 10 à 1000 HzPour les chocs, il peut résister à des chocs non répétés jusqu'à 50 g pendant une courte durée (par exemple, moins de 10 millisecondes), le protégeant des dommages mécaniques pendant l'installation, le fonctionnement,ou le transport.

Applications:DS200ADGIH1AAA

• Turbines à vapeur
  • Dans une centrale électrique à vapeur, le DS200ADGIH1AAA est utilisé pour contrôler et surveiller le fonctionnement des turbines à vapeur..Par exemple, il peut recevoir des signaux d'un transducteur de pression situé à l'entrée de vapeur de la turbine et utiliser ces informations pour régler la vitesse et la puissance de sortie de la turbine.En contrôlant avec précision l'ouverture des vannes à vapeur en fonction de ces entrées de capteurs, il aide à maintenir l'efficacité et la stabilité de la turbine.
  • Il joue également un rôle crucial dans la synchronisation de la turbine avec le réseau électrique.La carte aide à faire correspondre la fréquence et la tension de l'électricité produite avec celle du réseau., assurant une connexion en douceur et prévenant les surtensions ou les interruptions de courant.
• Turbines à gaz
  • Pour les turbines à gaz, le dispositif est impliqué dans le contrôle des systèmes d'injection de carburant.Il régule la quantité de carburant fournie à la chambre de combustionCe contrôle précis du carburant est essentiel pour optimiser les performances de la turbine, maximiser la puissance et minimiser les émissions.
  • En outre, il surveille les niveaux de vibration de la turbine à gaz. Une vibration excessive peut indiquer des problèmes mécaniques comme des rotors déséquilibrés ou des roulements usés.Le DS200ADGIH1AAA peut détecter ces vibrations anormales grâce à sa connexion aux capteurs de vibration et déclencher une séquence d'alarme ou d'arrêt si nécessaire pour éviter d'autres dommages à la turbine.

• Contrôle des processus
  • Dans les industries comme la chimie, la pétrochimie et la transformation alimentaire, le DS200ADGIH1AAA est utilisé pour contrôler divers processus impliquant une puissance mécanique des turbines.dans une usine chimique, il peut faire partie d'un système qui contrôle la vitesse d'une pompe à turbine.La carte reçoit des signaux des capteurs de débit dans le pipeline et ajuste la vitesse de la pompe pour maintenir un débit constant de produits chimiques.
  • Dans une usine de fabrication, il peut contrôler le fonctionnement des bandes transporteuses entraînées par des turbines.il peut optimiser le fonctionnement du convoyeur pour assurer une manipulation efficace des matériaux.
• Fonctionnement de la machine-outil
  • Dans le domaine des machines-outils, le DS200ADGIH1AAA peut être intégré dans le système de commande de machines telles que les tours, les fraiseuses ou les broyeuses alimentées par des turbines.Il aide à contrôler la vitesse de la broche et le taux d'alimentation des machines-outilsPar exemple, lors de l'usinage d'une pièce métallique, la carte peut ajuster la vitesse du fuseau d'un tour en fonction de la dureté du matériau et de la finition de surface souhaitée,assurer des résultats d'usinage de haute qualité.

• Opérations en amont
  • Dans l'exploration et la production de pétrole et de gaz, le DS200ADGIH1AAA est utilisé dans les systèmes de contrôle de la tête de puits.et débit de pétrole brut ou de gaz naturelSur la base de ces paramètres, il contrôle le fonctionnement des pompes et des compresseurs (souvent à turbine) pour transporter les hydrocarbures du puits vers les installations de traitement.
  • Il aide également à contrôler les systèmes de levage artificiels tels que les systèmes de levage au gaz en régulant l'injection de gaz dans le puits pour réduire la pression hydrostatique et augmenter la production de pétrole.,le système DS200ADGIH1AAA assure un fonctionnement efficace et fiable du système d'ascenseur.
• Opérations en aval
  • Dans les raffineries et les usines pétrochimiques, la carte est utilisée pour contrôler le fonctionnement des turbines dans divers processus tels que la distillation, le craquage et la polymérisation.Il peut contrôler la vitesse d'un agitateur à turbine dans un réacteur de polymérisation pour assurer le bon mélange des réactifs et obtenir la qualité de produit souhaitée..

• Systèmes hybrides à éoliennes et à gaz
  • Dans les systèmes hybrides de production d'énergie qui combinent éoliennes et turbines à gaz, le DS200ADGIH1AAA peut jouer un rôle crucial dans la coordination du fonctionnement des deux sources d'énergie différentes.Il peut recevoir des signaux du moniteur de puissance de sortie de l'éolienne et du système de contrôle de l'éolienneEn fonction de la disponibilité de l'énergie éolienne et de la demande d'énergie, il peut ajuster la production de l'éolienne pour compléter l'énergie éolienne.il peut augmenter la puissance de sortie de la turbine à gaz pour répondre aux besoins en énergie du réseau.
  • Il aide également à la gestion des systèmes de stockage d'énergie dans ces installations hybrides.il peut diriger l'énergie vers des batteries ou autres dispositifs de stockage, puis le relâcher au besoin afin de compenser les fluctuations de puissance et d'assurer une alimentation stable.

Personnalisation: DS200ADGIH1AAA

• Algorithmes logiques et de contrôle programmables
  • L'appareil prend probablement en charge un certain niveau de programmation logicielle pour personnaliser sa logique de contrôle.Les ingénieurs peuvent écrire ou modifier des algorithmes pour adapter le comportement de la carte en fonction de processus industriels spécifiquesPar exemple, dans une centrale électrique, l'algorithme de commande peut être ajusté pour donner la priorité à la stabilité de la puissance de sortie ou à l'efficacité énergétique, en fonction des objectifs opérationnels de la centrale.Cela pourrait impliquer de changer la façon dont la carte traite les signaux des capteurs de vitesse de la turbine et des compteurs de débit de carburant pour optimiser les performances de la turbine.
  • La programmation peut également permettre des réponses personnalisées à différentes conditions de défaillance.une routine logicielle personnalisée pourrait d'abord tenter d'ajuster les paramètres de fonctionnement de la turbine pour voir si la vibration diminue, et ne s'arrête que si le problème persiste.
• Configuration du protocole de communication
  • Comme il prend en charge plusieurs protocoles de communication, le DS200ADGIH1AAA peut être personnalisé en termes de protocoles activés et de leur utilisation.Il peut être configuré pour communiquer à l'aide d'un protocole spécifique comme Modbus - TCP pour l'intégration avec un système SCADA (Supervisory Control and Data Acquisition) à l'échelle de l'usineCela permet un échange de données sans heurts entre la carte et d'autres composants tels que les interfaces homme-machine et les serveurs de contrôle central.
  • La configuration du protocole peut également impliquer la personnalisation de la structure des paquets de données et des débits de transmission.si l'application nécessite le transfert à grande vitesse de données des indicateurs de performance des turbines vers une station de surveillance à distance, les paramètres de communication peuvent être ajustés pour augmenter le débit de données et optimiser le format de paquetage pour une transmission efficace.

• Paramètres du sauteur et connecteur de broche - personnalisation
  • Les 60 jumpers à bord offrent un moyen flexible de personnaliser les connexions électriques et les chemins de signaux.Les ingénieurs peuvent modifier les réglages du saut pour rediriger les signaux selon des exigences spécifiques.Par exemple, si un signal d'entrée analogique particulier doit être connecté à un circuit de traitement différent pour une application de mesure ou de contrôle unique, les jumpers peuvent être ajustés pour y parvenir..
  • Les connecteurs à 40 et 6 broches offrent également des possibilités de personnalisation.si un nouveau type de capteur avec une interface non standard est ajouté au système, les broches des connecteurs peuvent être configurées pour répondre aux exigences électriques du capteur, telles que l'alimentation électrique et les lignes de signal.
• Extension et ajout de modules
  • Selon l'application, le DS200ADGIH1AAA peut potentiellement être personnalisé avec l'ajout de modules d'expansion.Il pourrait s'agir de modules d'entrée/sortie numériques ou analogiques supplémentaires pour augmenter la capacité de la carte à gérer un plus grand nombre de capteurs et d'actionneursPar exemple, dans un processus industriel complexe qui nécessite un grand nombre de capteurs de température et de pression,un module d'expansion avec plus de canaux d'entrée analogiques peut être ajouté à la carte pour accueillir toutes les connexions de capteurs.
  • Des modules d'extension pour des capacités de communication améliorées peuvent également être utilisés. a module that provides an additional high - speed Ethernet port or a wireless communication interface can be added to enable the board to communicate with other devices in a more advanced or remote - access - friendly manner.
