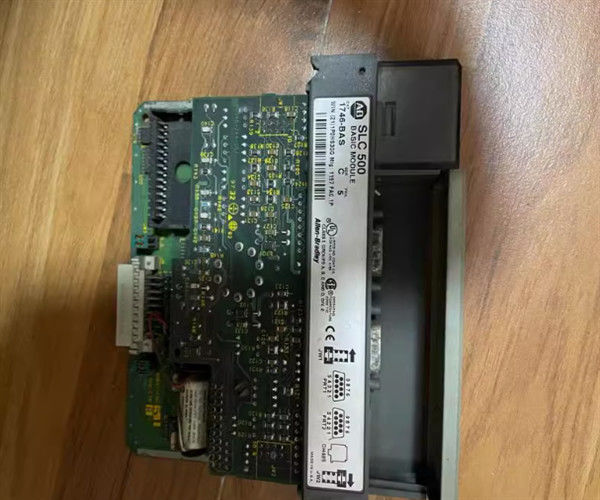

1746-BAS BASIC Module à fente unique Allen-Bradley SLC 500 BASIC Automation Rockwell

Description de l'entreprise Le code de référence est le 1746-BAS

Le 1746-BAS est un module à fente unique utilisé dans le matériel modulaire ou fixe de style SLC 500. Ce module est un module de langage de base utilisé pour l'interface avec l'interface homme-machine (HMI), les imprimantes,modems et autres dispositifs pour la collecte et l'intégration de données au niveau de la machine,

Le module 1746-BAS est équipé de ports de communication tels que les interfaces de communication PRT1, PRT2 et DH485.Le PRT 1 est exclusivement utilisé pour l'interface du module BAS avec les appareils utilisateurs via des vitesses de transmission de 300Ce port peut être configuré pour les modes RS232,423 / 422, 485.Le PRT 2 peut également être utilisé avec des appareils utilisateurs et également pour l'interfaçage du modem en utilisant le protocole DF1Il est également capable des modes de communication RS232/423, RS422/485 avec les mêmes taux de Baud que le PRT1.Il s'agit d'un port non isolé et nécessite l'utilisation de 1747-AIC pour connecter le port au réseau DH485.Il est important de se rappeler que lorsque PRT2 est configuré comme DF1 ou utilisé pour l'interface à un modem, le port de communication DH485 est désactivé.

L'Allen Bradley 1746-BAS est un module de langage de base du système SLC 500. Il améliore la capacité de tout système SLC 500 en ajoutant la génération de rapports et la collecte de données.Il peut être connecté à des modems., imprimantes, terminaux d'interface opérateur et autres dispositifs externes par deux canaux configurables.Le module 1746-BAS-T est une version identique à plus grande vitesse de ce module avec différents modules de mémoire optionnelsLe module 1746-BAS a une taille de mémoire de 24 KB avec une RAM alimentée par batterie. Il a une fonction de charge d'alimentation de 0,150 à 5 Volts CC et de 0,040 à 24 Volts DC. Pour la communication, il utilise RS-232/423.,Les ports RS-422, RS-485 et DH-485 avec une distance de communication maximale de 1230 mètres.

Il a un débit de transfert de données standard de 8 mots d'entrée et 8 mots de sortie pour les processeurs SLC 5/01 et supérieurs.Le module 1746-BAS fournit une collecte de données facile et un environnement de débogage de programme intégréIl dispose d'options de stockage de données flexibles avec une capacité d'interface opérateur.le 1746-BAS fournit une aide en ligne complète à l'utilisateurIl possède d'autres fonctionnalités telles que l'horloge, le calendrier, l'éditeur de texte avancé et 8 indicateurs LED pour le diagnostic du module et l'interface de l'opérateur, entre autres.Il a une immunité au bruit standard NEMA et une température de fonctionnement de 0 à 60 degrés Celsius (32 à 140 degrés Fahrenheit).

L'Allen-Bradley 1746-BAS est un module SLC 500 SLC BASIC. Ce module SLC BASIC possède des ports de communication RS-232/423, -422, -485 et DH-485 pour la connexion aux modems, imprimantes,Interface homme-machine et autres dispositifsIl dispose également d' une batterie de 24KB avec sauvegarde de la RAM et pour le stockage des données et des programmes utilisateur
