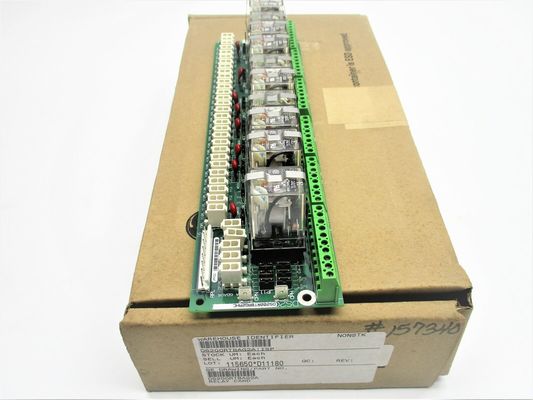

Panneau d'interface auxiliaire DS200RTBAG2A de General Electric

Description du produit : DS200RTBAG2A

1. • Disposition de la carte et connecteurs
     • Le DS200RTBAG2A est un circuit imprimé conçu avec une disposition qui accueille ses différents composants. Il dispose d'un connecteur à 16 broches (RPL) et d'un connecteur à 2 broches (OPT PL) qui sont cruciaux pour sa connexion entrée-sortie (E/S) à la carte LTBA. Ces connecteurs sont stratégiquement placés pour garantir un câblage simple et fiable, permettant un transfert efficace du signal entre les différentes cartes du système. La configuration de brochage de ces connecteurs est conçue pour prendre en charge des fonctions spécifiques telles que l'alimentation électrique, l'entrée et la sortie du signal, qui sont essentielles au bon fonctionnement des fonctions basées sur les relais de la carte.
   • Configuration du relais
     • La carte est équipée de dix relais, qui sont divisés en deux types : DPDT (Double - Pole Double - Throw) et 4PDT (Four - Pole Double - Throw). Il existe sept relais DPDT, chacun contenant deux contacts de type C. Ces contacts ont une valeur nominale de 10 A, ce qui signifie qu'ils peuvent supporter une charge de courant relativement élevée. La tension de bobine de ces relais est de 110 V CC et ils sont situés entre K20 et K26. Les trois autres relais sont du type 4PDT, chaque relais ayant quatre contacts et une valeur nominale de contact de 1A. La tension de bobine de ces relais 4PDT est également de 110 V CC. Cette combinaison de différents types et configurations de relais offre une flexibilité en termes de types de circuits et de signaux pouvant être contrôlés et commutés.
   • Mécanismes de protection
     • Tous les relais intégrés sont protégés par des varistances à oxyde métallique (MOV) de 130 V CA. Ces MOV jouent un rôle essentiel dans la protection des relais contre les surtensions et les surtensions transitoires. Dans un environnement industriel, les systèmes électriques sont souvent soumis à des fluctuations de puissance, à la foudre et à d'autres sources d'interférences électriques. Les MOV agissent comme une première ligne de défense, absorbant les excès de tension et empêchant d'endommager les composants sensibles du relais. Cette protection contribue à garantir la fiabilité et la stabilité à long terme des fonctions de contrôle basées sur les relais du DS200RTBAG2A.
2. Fonction - Caractéristiques spécifiques
   • Spécifications de puissance et de tension
     • Le DS200RTBAG2A fonctionne à une tension de fonctionnement de 220 V et a une fréquence de sortie de 51. Les exigences spécifiques de tension et de fréquence sont conçues pour correspondre aux normes d'alimentation de nombreux environnements industriels. La tension de fonctionnement de 220 V fournit la puissance nécessaire pour piloter les relais et autres composants de la carte. La fréquence de sortie de 51 est probablement liée au traitement interne ou aux caractéristiques électriques des signaux générés ou traités. Ces spécifications garantissent que la carte peut fonctionner correctement dans le contexte du système électrique global dont elle fait partie.
   • Capacités de communication
     • La carte dispose d'une communication Ethernet intégrée pour l'utilisateur. Cela lui permet de se connecter à d'autres appareils et systèmes via un réseau Ethernet. Il prend en charge les protocoles d'application SRTP (Secure Real - Time Transport Protocol) et Modbus TCP/IP. La prise en charge SRTP offre un moyen sécurisé de transmettre des données en temps réel, ce qui est crucial pour les applications où l'intégrité et la confidentialité des données sont importantes. La prise en charge Modbus TCP/IP permet une intégration transparente avec une large gamme de systèmes de contrôle industriels qui utilisent le protocole Modbus pour la communication. Cette fonctionnalité de communication permet au DS200RTBAG2A d'échanger des informations telles que des mises à jour d'état, des commandes de contrôle et des données de capteur avec d'autres composants du système.
   • Fonctionnalités de programmation et de traitement
     • Le DS200RTBAG2A offre une capacité de traitement extensible. Cela signifie que les utilisateurs peuvent créer des systèmes plus puissants sans avoir à modifier le logiciel. Il est programmable via Proficy Logic Developer PLC Machine Edition. Ce logiciel fournit un environnement convivial pour programmer la carte. Les langages de programmation pris en charge incluent le schéma à contacts (LDI), la liste d'instructions (IL), le texte structuré (ST) et le bloc C. Ces langages offrent différents paradigmes de programmation, permettant aux programmeurs ayant des antécédents et des préférences différents de développer une logique de contrôle personnalisée pour la carte. Par exemple, le langage Ladder Diagram est intuitif pour ceux qui sont familiers avec les schémas logiques de relais traditionnels, tandis que le langage Structured Text est plus adapté à la programmation algorithmique complexe.

Caractéristiques : DS200RTBAG2A

• • Types et valeurs nominales de relais polyvalents
    • La présence de deux types de relais, DPDT et 4PDT, offre une flexibilité dans la configuration du circuit. Les sept relais DPDT avec un calibre de contact de 10 A conviennent à la gestion d'applications à courant élevé telles que les circuits de commutation de puissance. Par exemple, ils peuvent être utilisés pour contrôler l'alimentation électrique de moteurs lourds ou d'équipements industriels à grande échelle. Les trois relais 4PDT avec une valeur nominale de contact de 1 A sont plus appropriés pour les applications où plusieurs signaux de faible puissance doivent être commutés ou acheminés, comme dans un circuit de panneau de commande pour des voyants lumineux ou des actionneurs à petite échelle.
    • La tension de bobine de 110 V CC pour tous les relais garantit un fonctionnement cohérent et fiable. Il permet une consommation d'énergie efficace et permet aux relais de répondre rapidement aux signaux de commande. Cette tension de bobine est une valeur standard qui simplifie les exigences d'alimentation électrique et la compatibilité avec les autres composants du système.
  • Protection des relais
    • L'utilisation de varistances à oxyde métallique (MOV) 130 V CA pour protéger tous les relais est une caractéristique importante. Ces MOV empêchent les dommages aux relais dus aux surtensions et aux surtensions transitoires. Dans un environnement industriel avec des fluctuations de puissance fréquentes et des bruits électriques, cette protection est indispensable. Il prolonge la durée de vie des relais et réduit le risque de dysfonctionnements du système liés à une défaillance du relais. Par exemple, dans une usine dotée de machines à grande échelle pouvant provoquer des perturbations sur les lignes électriques, les relais protégés par MOV peuvent continuer à fonctionner sans problème.
• Communication - Fonctionnalités associées
  • Communication basée sur Ethernet
    • La communication Ethernet intégrée avec prise en charge de l'utilisateur est une fonctionnalité clé. Il permet au DS200RTBAG2A de se connecter à une large gamme d'appareils et de systèmes dans un réseau industriel. Ethernet est une norme de communication à haut débit largement utilisée, permettant un transfert de données efficace sur de longues distances et dans des topologies de réseau complexes. Cette connexion peut être utilisée pour intégrer la carte dans un système de contrôle de surveillance et d'acquisition de données (SCADA) à l'échelle de l'usine ou pour communiquer avec d'autres contrôleurs logiques programmables (PLC) et interfaces homme-machine (IHM).
    • La prise en charge des protocoles d'application SRTP et Modbus TCP/IP améliore ses capacités de communication. SRTP fournit un canal de communication sécurisé, ce qui est crucial pour les applications traitant des données sensibles telles que les informations liées aux processus de production ou les signaux de contrôle liés à la sécurité. Modbus TCP/IP est un protocole de communication industrielle bien établi qui permet une interaction transparente avec un grand nombre de dispositifs et de systèmes d'automatisation industrielle.
• Fonctionnalités de programmation et d'extensibilité
  • Capacité de traitement extensible
    • La capacité de traitement extensible du DS200RTBAG2A est une fonctionnalité précieuse. Il permet aux utilisateurs de mettre à niveau et d'améliorer les fonctionnalités du système sans avoir à réécrire le logiciel. Cela signifie qu'à mesure que les exigences du processus industriel changent ou s'étendent, la carte peut s'adapter pour gérer des tâches de contrôle plus complexes et un plus grand nombre de connexions E/S. Par exemple, dans une usine de fabrication qui augmente sa capacité de production et ajoute des équipements, la carte peut être facilement reconfigurée pour gérer les exigences de contrôle supplémentaires.
  • Prise en charge du langage de programmation
    • La prise en charge de plusieurs langages de programmation, notamment le schéma à contacts (LDI), la liste d'instructions (IL), le texte structuré (ST) et le bloc C, offre une flexibilité aux programmeurs. Différents langages conviennent à différents types de tâches de programmation et de préférences des utilisateurs. Le langage LDI est bénéfique pour ceux qui sont plus familiers avec les schémas logiques traditionnels basés sur des relais électriques, car il offre un moyen visuel et intuitif de programmer la logique de contrôle. Les langages ST et C Block, en revanche, sont plus puissants pour implémenter des algorithmes complexes et des fonctions de traitement de données. La possibilité de choisir parmi ces langages permet une programmation efficace et personnalisée des fonctions de la carte.

Paramètres techniques : DS200RTBAG2A

1. • Alimentation
     • Tension: Le DS200RTBAG2A fonctionne avec une tension de fonctionnement de 220 V AC (courant alternatif). Ce niveau de tension est une tension d'alimentation industrielle standard dans de nombreuses régions et est utilisé pour alimenter les composants internes tels que les relais et les modules de communication.
     • Fréquence: Il a une fréquence de sortie de 51 Hz. La fréquence est liée à l'alimentation CA et affecte le fonctionnement des composants tels que les relais et les oscillateurs ou minuteries internes. Une fréquence stable est importante pour des opérations précises basées sur une synchronisation et pour garantir le bon fonctionnement de l'équipement électrique connecté à la carte.
   • Paramètres du relais
     • Relais DPDT: Il existe sept relais bipolaires à double jet (DPDT). Chaque relais DPDT dispose de deux contacts de type C. La valeur nominale des contacts pour ces contacts est de 10 A. Cela signifie que chaque contact peut gérer un courant maximum de 10 A, ce qui leur permet d'être utilisés dans des circuits avec des charges de puissance relativement élevées. La tension de la bobine de ces relais DPDT est de 110 V CC (courant continu), ce qui correspond à la tension nécessaire pour alimenter la bobine du relais et faire changer d'état les contacts.
     • Relais 4PDT: La carte contient également trois relais quadripolaires double direction (4PDT). Chaque relais 4PDT dispose de quatre contacts avec une valeur nominale de contact de 1A. Ces relais conviennent aux applications où plusieurs signaux de faible puissance doivent être commutés ou acheminés. La tension de bobine des relais 4PDT est également de 110 V CC.
   • Spécifications du dispositif de protection
     • Les relais intégrés sont protégés par des varistances à oxyde métallique (MOV) de 130 V CA. Les MOV sont des résistances non linéaires dépendantes de la tension qui conduisent fortement lorsque la tension à leurs bornes dépasse un certain seuil. Dans ce cas, la valeur nominale de 130 V CA indique le niveau de tension auquel les MOV commencent à conduire et à détourner une tension excessive, protégeant les relais des surtensions et des surtensions transitoires.
2. Paramètres de l'interface de communication
   • Ethernet
     • Norme de communication: La carte dispose d'un utilisateur Ethernet intégré prenant en charge la communication. Il adhère aux normes Ethernet, qui incluent généralement IEEE 802.3 pour les protocoles de couche physique et de couche liaison de données. Cela lui permet de communiquer avec d'autres appareils compatibles Ethernet dans un environnement de réseau local (LAN) ou de réseau étendu (WAN).
     • Protocoles pris en charge: Il prend en charge les protocoles d'application SRTP (Secure Real - Time Transport Protocol) et Modbus TCP/IP. SRTP fournit un moyen sécurisé de transmission de données en temps réel, avec des fonctionnalités telles que le cryptage et l'authentification pour protéger l'intégrité et la confidentialité de la communication. Modbus TCP/IP est un protocole de communication industrielle largement utilisé qui permet une communication transparente entre le DS200RTBAG2A et d'autres dispositifs d'automatisation industrielle, tels que les contrôleurs logiques programmables (PLC), les capteurs et les actionneurs.
3. Paramètres de traitement et de programmation
   • Capacité de traitement
     • Le DS200RTBAG2A dispose d'une capacité de traitement extensible. Même si les détails exacts de la puissance de traitement (tels que le nombre d'instructions par seconde ou la quantité de mémoire disponible pour le traitement) ne peuvent pas être spécifiés, l'évolutivité permet aux utilisateurs de créer des systèmes plus puissants sans avoir à modifier le logiciel. Cela implique que des fonctionnalités supplémentaires peuvent être ajoutées, telles que la gestion de plus de points d'E/S (entrée/sortie), des algorithmes de contrôle plus complexes ou des tâches de communication plus étendues.
   • Langages de programmation
     • Il est programmable via Proficy Logic Developer PLC Machine Edition. Les langages de programmation pris en charge incluent le schéma à contacts (LDI), la liste d'instructions (IL), le texte structuré (ST) et le bloc C. Chaque langue a ses propres caractéristiques :
     • Diagramme à contacts (LDI): Un langage de programmation graphique qui ressemble à des schémas électriques – relais – logiques. Il est intuitif pour les utilisateurs ayant une formation en génie électrique et convient bien à la mise en œuvre d'une logique de contrôle simple telle que des circuits de commande de moteur de base ou des circuits de fonctionnement séquentiel simples.
     • Liste d'instructions (IL): Un langage de programmation basé sur du texte qui fournit une approche de bas niveau, étape par étape, de la programmation. Il est utile pour un contrôle précis des opérations du processeur et est souvent utilisé pour implémenter des algorithmes de contrôle à granularité fine.
     • Texte structuré (ST): Un langage de programmation de haut niveau similaire aux langages de programmation traditionnels comme Pascal ou C. Il convient à la programmation algorithmique plus complexe, telle que la mise en œuvre de stratégies de contrôle avancées telles que le contrôle PID (proportionnel - intégral - dérivé) ou le contrôle basé sur une machine à états.
     • Bloc C: Permet l'intégration du code en langage C dans l'environnement de programmation. Ceci est avantageux pour les utilisateurs qui souhaitent utiliser des bibliothèques ou des algorithmes existants en langage C, ou pour implémenter des fonctions hautement optimisées ou spécialisées qui sont plus facilement écrites en C.

Applications : DS200RTBAG2A

1. • Contrôle et protection du moteur
     • En milieu industriel, le DS200RTBAG2A peut être utilisé pour contrôler et protéger les moteurs. Les relais DPDT avec un calibre de contact de 10 A conviennent à la gestion de l'alimentation électrique des gros moteurs. Par exemple, dans une usine de fabrication équipée de bandes transporteuses, les relais peuvent être utilisés pour démarrer, arrêter et inverser les moteurs qui entraînent les bandes transporteuses. La tension de bobine de 110 V CC des relais garantit un fonctionnement fiable et une réponse rapide aux signaux de commande. Les varistances à oxyde métallique (MOV) protégeant les relais évitent les dommages causés par les surtensions lors du démarrage et de l'arrêt du moteur, qui sont des sources courantes de stress électrique.
     • Les capacités de communication de la carte, telles que la prise en charge Ethernet et Modbus TCP/IP, permettent la surveillance et le contrôle à distance du système de commande du moteur. Les opérateurs peuvent envoyer des commandes pour démarrer ou arrêter les moteurs et recevoir des mises à jour d'état telles que l'état de fonctionnement du moteur, la consommation de courant et la température (si connecté aux capteurs appropriés) depuis une salle de contrôle centrale.
   • Automatisation et séquençage des processus
     • Dans les usines chimiques ou agroalimentaires, le DS200RTBAG2A peut être utilisé pour automatiser et séquencer divers processus. La capacité de traitement extensible et la prise en charge de plusieurs langages de programmation tels que le schéma à contacts (LDI), la liste d'instructions (IL), le texte structuré (ST) et le bloc C permettent la mise en œuvre d'une logique de contrôle de processus complexe. Par exemple, il peut contrôler l'ouverture et la fermeture des vannes, le fonctionnement des pompes et l'activation des réchauffeurs dans un processus de réaction chimique. Les relais peuvent commuter l'alimentation électrique de ces composants selon une séquence prédéfinie et sur la base des données de capteurs en temps réel (telles que des capteurs de température, de pression ou de débit) reçues via les interfaces de communication.
2. Systèmes de production et de distribution d'électricité
   • Automatisation des sous-stations
     • Dans les sous-stations électriques, le DS200RTBAG2A peut jouer un rôle d'automatisation et de protection. Les relais peuvent être utilisés pour contrôler la commutation des disjoncteurs et des interrupteurs d'isolement. Les relais 4PDT avec un calibre de contact de 1 A peuvent être utilisés pour gérer les signaux de commande et d'indication de ces appareils de commutation. La communication basée sur Ethernet avec prise en charge de SRTP et Modbus TCP/IP permet une communication sécurisée et efficace avec d'autres dispositifs d'automatisation de sous-station tels que les dispositifs électroniques intelligents (IED), les unités de terminaux distants (RTU) et le contrôle de supervision et l'acquisition de données (SCADA). systèmes. Les relais protégés MOV protègent contre les surtensions causées par la foudre ou les perturbations du réseau électrique qui peuvent affecter l'équipement de la sous-station.
     • La carte peut également être utilisée pour la surveillance et le contrôle de la qualité de l'énergie. En connectant des capteurs appropriés (tels que des capteurs de tension et de courant) via ses connecteurs d'E/S et en utilisant les capacités de traitement et de communication, il peut surveiller des paramètres tels que les creux de tension, les augmentations et les harmoniques. Sur la base de cette surveillance, il peut déclencher des actions de contrôle telles que l'ajustement des réglages du changeur de prise des transformateurs ou l'activation de dispositifs de compensation de puissance réactive.
3. Automatisation des bâtiments et gestion des installations
   • Contrôle du système CVC
     • Dans les systèmes de chauffage, de ventilation et de climatisation (CVC), le DS200RTBAG2A peut contrôler le fonctionnement de divers composants. Les relais peuvent être utilisés pour allumer et éteindre les compresseurs, les ventilateurs et les pompes. Par exemple, dans un grand bâtiment commercial, la carte peut contrôler les ventilateurs de la tour de refroidissement et les moteurs du compresseur du refroidisseur. Les interfaces de communication permettent l'intégration avec un système de gestion de bâtiment, permettant des fonctionnalités de contrôle à distance et de gestion de l'énergie. La capacité de traitement extensible peut être utilisée pour mettre en œuvre des stratégies de contrôle plus avancées telles que des programmes de réponse à la demande, dans lesquels le système CVC ajuste son fonctionnement en fonction de la demande énergétique et des conditions de coût du bâtiment.
     • Éclairage - Contrôle du système
     • Le DS200RTBAG2A peut également être utilisé pour contrôler les systèmes d'éclairage. Les relais peuvent commuter l'alimentation électrique de différents circuits d'éclairage, tels que des circuits de lampes fluorescentes ou des groupes d'éclairage à LED. Les capacités de programmation permettent la mise en œuvre de programmes de contrôle d'éclairage basés sur des concepts d'heure de la journée, de détection d'occupation ou de récolte de la lumière du jour. Par exemple, le tableau peut atténuer les lumières pendant la journée ou les éteindre lorsqu'une pièce est inoccupée, contribuant ainsi à économiser de l'énergie et à offrir un environnement plus confortable.

Personnalisation :DS200RTBAG2A

• • Utilisation du diagramme à contacts (LDI)
    • Avec la prise en charge du langage de programmation LDI, les utilisateurs peuvent créer une logique de contrôle personnalisée de type relais. Par exemple, dans un système de bande transporteuse, vous pouvez concevoir une séquence dans laquelle le DS200RTBAG2A active le moteur pour démarrer la bande, puis, en fonction d'une entrée de capteur (comme un capteur de détection d'objet), il peut déclencher un autre relais pour activer un mécanisme de tri. La nature graphique intuitive de LDI facilite la visualisation et la mise en œuvre d’une telle logique de contrôle séquentielle et imbriquée.
  • Liste d'instructions (IL) et texte structuré (ST)
    • Pour les algorithmes et les processus de prise de décision plus complexes, IL et ST entrent en jeu. Dans une application de contrôle de processus telle qu'une cuve de réaction chimique, vous pouvez utiliser l'IL pour contrôler avec précision le moment et la séquence d'ajout de différents produits chimiques. ST peut être utilisé pour mettre en œuvre des stratégies de contrôle plus avancées. Par exemple, vous pouvez écrire du code pour ajuster la température et la pression à l'intérieur du récipient sur la base d'un algorithme de contrôle PID (Proportionnel - Intégral - Dérivé). La flexibilité de ces langages permet d'affiner les paramètres de contrôle en fonction des exigences spécifiques du processus de réaction chimique.
  • Intégration du bloc C
    • La possibilité d'utiliser le code en langage C via C Block offre une option puissante de personnalisation. Dans les applications où un calcul haute performance ou l'accès à des bibliothèques C spécifiques sont requis, cela constitue un grand avantage. Par exemple, si vous souhaitez implémenter un algorithme de chiffrement personnalisé pour une communication sécurisée des données critiques de contrôle de processus, vous pouvez utiliser C Block pour intégrer le code en langage C pour l'algorithme de chiffrement.
• Personnalisation du protocole de communication
  • Protocoles basés sur Ethernet
    • La prise en charge Ethernet de la carte permet la personnalisation des protocoles de communication. Bien qu'il prenne déjà en charge SRTP et Modbus TCP/IP, les utilisateurs peuvent configurer la manière dont ces protocoles sont utilisés. Par exemple, dans une configuration d'automatisation industrielle à forte intensité de réseau, vous pouvez ajuster les paramètres du protocole Modbus TCP/IP pour optimiser le taux de transfert de données et la taille des paquets pour une communication efficace entre le DS200RTBAG2A et d'autres automates ou IHM. Vous pouvez également configurer les paramètres de sécurité pour SRTP, tels que les clés de chiffrement et les méthodes d'authentification, pour améliorer la sécurité du processus de transfert de données en temps réel.

2. Personnalisation du matériel

• Configuration et câblage des relais
  • Personnalisation du câblage des relais
    • Les dix relais de la carte peuvent être câblés différemment selon l'application spécifique. Par exemple, dans un système de distribution d'énergie, les relais DPDT peuvent être câblés pour créer des circuits de commutation d'alimentation redondants. Les relais 4PDT peuvent être utilisés pour fournir plusieurs chemins de signal de contrôle pour différents dispositifs de protection. Le brochage des connecteurs associés aux relais peut être ajusté pour répondre aux exigences de câblage externe du système.
  • Ajout de relais ou de contacteurs externes
    • En fonction des exigences de gestion de puissance ou de commutation, des relais ou contacteurs externes supplémentaires peuvent être ajoutés au système. Le DS200RTBAG2A peut être utilisé pour contrôler ces appareils externes via ses signaux de sortie. Par exemple, si vous devez gérer une charge de courant plus élevée que celle que les relais existants peuvent gérer, vous pouvez ajouter des contacteurs haute puissance et utiliser les relais de la carte pour contrôler leur activation.
• Personnalisation du connecteur
  • Broche du connecteur E/S - Sortie
    • Les connecteurs à 16 broches (RPL) et à 2 broches (OPT PL) peuvent avoir leurs affectations de broches personnalisées. Dans une application où vous souhaitez connecter des capteurs ou des actionneurs spécifiques avec des exigences de brochage non standard, vous pouvez reconfigurer les broches pour répondre aux besoins de connexion de l'appareil. Par exemple, si vous disposez d'un module de capteur de température conçu sur mesure avec une configuration de broches d'alimentation et de données différente, vous pouvez ajuster le brochage du connecteur RPL pour établir une connexion appropriée.
  • Ajout de connecteurs d'extension
    • Pour une fonctionnalité améliorée, des connecteurs d'extension peuvent être ajoutés à la carte. Celui-ci peut être utilisé pour connecter des modules supplémentaires tels que des modules de conditionnement de signal, des modules d'extension de communication ou des modules d'amélioration de distribution d'alimentation. Par exemple, si vous devez ajouter des capacités de communication sans fil au système, vous pouvez connecter un connecteur de module de communication sans fil et intégrer un module approprié pour permettre le transfert de données à distance sans compter uniquement sur la connexion Ethernet.
