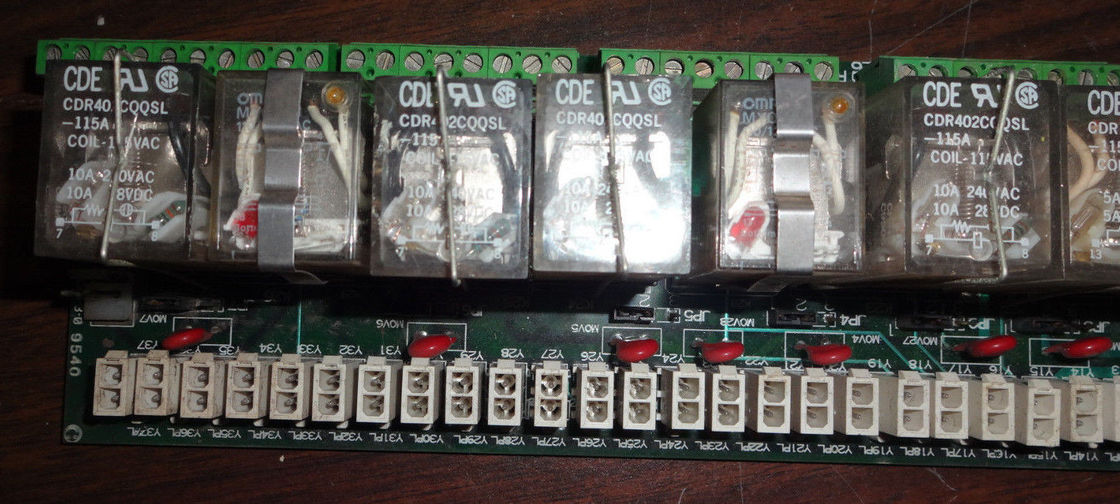

Panneau d'interface auxiliaire DS200RTBAG3A de General Electric

Description du produit:DS200RTBAG3A

1. • Mise en page du tableau et emplacement des relais
     • Le DS200RTBAG3A est une carte de circuit imprimé avec une disposition bien organisée pour accueillir ses composants.Les sept relais DPDT (double pôle double lancer)Chacun de ces relais DPDT possède deux contacts de type C.Les contacts de type C sont une configuration standard qui permet une variété de possibilités de connexion.Les trois relais 4PDT (Four-Pole Double-Throw), positionnés de K27 à K29,offrir plus de poteaux pour la connexion, offrant une flexibilité supplémentaire dans les signaux de routage.
   • Components de protection et de bobine
     • L'entrée et la sortie (I/O) de chaque relais sont protégées par un Varistor à oxyde de métal (MOV) de 130 VAC.Dans un environnement industriel où les fluctuations électriques sont fréquentesEn outre, chaque relais est équipé d'une bobine de 110 VDC.La bobine est une partie essentielle du fonctionnement du relais car elle fournit la force magnétique nécessaire pour changer l'état des contactsLa tension de 110 VDC est une valeur standard qui assure un fonctionnement constant et fiable des relais, leur permettant de répondre rapidement aux signaux de commande.
2. Fonction - Caractéristiques spécifiques
   • Options de commande
     • Les relais sur le DS200RTBAG3A peuvent être contrôlés de deux manières principales.qui est utile dans des environnements industriels à grande échelle ou dans des applications où l'accès direct à la carte peut être gênantL'autre option consiste à utiliser le panneau de contrôle du terminal d'entrée/sortie du réseau local, qui fournit un mécanisme de contrôle local et permet également l'intégration avec d'autres composants dans un environnement réseau.La possibilité de contrôler les relais par différents moyens offre une polyvalence dans diverses architectures de systèmes de contrôle.
   • L'entretien: une conception conviviale
     • Une caractéristique remarquable du DS200RTBAG3A est sa facilité d'entretien.C'est un avantage important car il minimise les temps d'arrêt dans les processus industrielsLa conception de la carte permet probablement un accès facile aux relais et les composants sont probablement de nature modulaire.permettant un processus de remplacement simple sans nécessiter un démontage ou une réétalonnage de la carte entière.

Caractéristiques:DS200RTBAG3A

• • Différents types de relais et qualités
    • La combinaison de sept relais DPDT avec une capacité de contact de 10 A et de trois relais 4PDT avec une capacité de contact de 1 A offre une large gamme de capacités de commutation.Les relais DPDT dotés d'une capacité de traitement de courant plus élevée conviennent à des applications à forte consommation d'énergie telles que le contrôle de l'alimentation des grands moteurs ou des éléments de chauffage à haute puissance.Par exemple, dans une usine de fabrication, ils peuvent être utilisés pour transférer l'énergie vers des fours industriels ou des moteurs à bande de convoyeur lourds.sont excellents pour des applications où plusieursIls peuvent être utilisés pour gérer le fonctionnement des feux d'indicateur, des petits solénoïdes ou d'autres actionneurs à faible puissance.
  • Protection solide et fonctionnement fiable de la bobine
    • La protection MOV de 130 VAC pour l'E/S de chaque relais est une caractéristique cruciale. Elle protège les relais des pics de tension et des transitoires électriques courants dans les environnements industriels.Cette protection prolonge considérablement la durée de vie des relais et réduit le risque de défaillances inattenduesLa bobine de 110 VDC dans chaque relais assure un fonctionnement fiable. La tension constante de la bobine permet une commutation rapide et précise des contacts du relais.Il simplifie également les exigences d'alimentation car il s'agit d'une valeur de tension standard., ce qui facilite l'intégration de la carte dans les systèmes électriques existants.
• Caractéristiques de commande et de connectivité
  • Capacités de télécommande et de contrôle local
    • La possibilité de contrôler les relais à distance est une caractéristique précieuse. Elle permet aux opérateurs de gérer les fonctions de la carte depuis une salle de contrôle centrale ou un emplacement distant.Ceci est particulièrement utile dans les grandes installations industrielles ou dans les applications où l'emplacement physique de la carte peut être dans une zone dangereuse ou difficile d'accès.L'option de contrôler également les relais via le panneau de commande du terminal d'entrée/sortie LAN embarqué offre une flexibilité en termes de fonctionnement local et d'intégration avec d'autres composants connectés au réseau.Par exemple, dans un système d'automatisation du bâtiment, les relais peuvent être contrôlés à distance pour gérer les systèmes d'éclairage et de climatisation,tandis que le contrôle local peut être utilisé à des fins de maintenance ou de dépannage.
  • Réseau - Opération intégrée
    • La compatibilité de la carte avec la carte de commande du terminal d'entrée/sortie LAN de bord implique qu'elle peut être facilement intégrée dans un système de commande en réseau.Cela permet une communication transparente entre le DS200RTBAG3A et d'autres composants tels que les contrôleurs logiques programmables (PLC)Le fonctionnement intégré au réseau permet de surveiller et de contrôler en temps réel les fonctions basées sur le relais, ce qui améliore l'efficacité et la flexibilité globales du système.
• Maintenance - Facilité de fonctionnement
  • Remplacement facile du relais
    • La conception du DS200RTBAG3A qui permet le retrait et le remplacement rapides et faciles de tout relais est un avantage important.une défaillance du relais peut entraîner des temps d'arrêt importantsLa facilité de remplacement signifie que le personnel de maintenance peut rapidement remplacer un relais défectueux sans avoir à arrêter l'ensemble du système pendant une période prolongée.Cette caractéristique réduit également la complexité des tâches de maintenance, car il ne nécessite pas d'outils spécialisés ou de connaissances techniques étendues pour remplacer un seul relais.La conception modulaire des relais permet probablement un processus de remplacement simple de type "plug-and-play".

Paramètres techniques:DS200RTBAG3A

1. • Les relais DPDT
     • Nombre et lieu: Il y a sept relais DPDT (Double - Pole Double - Throw) situés de K20 à K26 sur le plateau.
     • Configuration des contacts: chaque relais DPDT contient deux contacts de type C. La configuration de contact de type C offre une flexibilité dans les connexions de circuit,permettant des réglages de commutation différents tels que la commutation entre deux circuits distincts ou la connexion d'une seule entrée à deux sorties différentes.
     • Rating des contacts: Le niveau de contact de ces relais DPDT est de 10 A. Cette grande capacité de traitement du courant leur permet de contrôler des charges de puissance relativement élevée.ils peuvent gérer les besoins en puissance des moteurs, chauffages ou autres appareils électriques à haute puissance couramment utilisés dans les applications industrielles.
     • Voltage de la bobine: La tension de bobine des relais DPDT est de 110VDC.La tension de la bobine est un paramètre crucial car elle détermine la quantité d'énergie électrique nécessaire pour activer le relais et changer l'état de ses contactsLa valeur de 110VDC est une tension standard, ce qui simplifie la conception de l'alimentation et l'intégration avec d'autres composants électriques.
   • Les relais 4PDT
     • Nombre et lieuTrois relais 4PDT (quatre pôles à double lancer) sont situés de K27 à K29.
     • Configuration des contacts: chaque relais 4PDT a quatre contacts de type C. Cela fournit plus de points de connexion par rapport aux relais DPDT, permettant des opérations de commutation de circuit plus complexes.Les quatre contacts peuvent être utilisés pour contrôler plusieurs circuits indépendants ou pour fournir différentes combinaisons de commutation pour une seule entrée.
     • Rating des contacts: Le niveau de contact de ces relais 4PDT est de 1A. Cette capacité de traitement de courant inférieure les rend adaptés pour contrôler des composants à faible puissance tels que des feux d'indicateur, de petits solénoïdes,ou capteurs.
     • Voltage de la bobine: À l'instar des relais DPDT, la tension de bobine des relais 4PDT est de 110VDC.Cette cohérence de la tension de bobine entre les différents types de relais sur la carte simplifie les exigences d'alimentation et assure un fonctionnement fiable de tous les relais.
   • Spécification du dispositif de protection
     • Toutes les entrées/sorties des relais sont protégées par des Varistors à oxyde métallique (MOV) de 130 VAC.Les MOV sont des résistances non linéaires dépendant de la tension qui conduisent fortement lorsque la tension à travers elles dépasse un certain seuilDans ce cas, la valeur nominale de 130 VAC indique le niveau de tension auquel les MOV commencent à conduire et à détourner la tension excessive,la protection des relais contre les surtensions et les surtensions transitoiresCette protection est essentielle dans les environnements industriels où le bruit électrique, les fluctuations des lignes électriques et les tensions transitoires sont courants.
2. Paramètres de contrôle et de communication
   • Options de commande
     • Les relais peuvent être contrôlés à distance par l'utilisateur. Le protocole de communication ou l'interface spécifique pour la télécommande peut varier en fonction de la configuration et des exigences du système.les relais peuvent être commandés par le panneau de commande du terminal d'entrée/sortie LAN embarquéLes détails du contrôle basé sur le réseau local, tels que les protocoles pris en charge (par exemple, Ethernet/IP, Modbus TCP/IP), les taux de transfert de données et les configurations des ports de communication,dépendrait de la conception spécifique de la carte et de son intégration dans le système de contrôle.
   • Réseau - Capacités d'intégration
     • Comme la carte est conçue pour fonctionner avec la carte de contrôle du terminal d'entrée/sortie LAN, elle implique certaines capacités d'intégration réseau.Il prend probablement en charge les protocoles de communication standard basés sur Ethernet pour une connexion transparente à un réseau local (LAN)Cela permet au DS200RTBAG3A de communiquer avec d'autres appareils connectés au réseau tels que les contrôleurs logiques programmables (PLC), les interfaces homme-machine (HMI),et autres composants d'automatisation industrielleLes paramètres d'intégration réseau peuvent inclure la prise en charge de TCP/IP, UDP et d'autres protocoles connexes,avec la capacité de gérer les données - tailles de paquets et fréquences de transmission selon les exigences du système de contrôle.

Applications:DS200RTBAG3A

1. • Équipement à moteur
     • Dans les usines de fabrication, le DS200RTBAG3A est utilisé pour contrôler un large éventail d'équipements motorisés.Les sept relais DPDT de 10 A sont idéaux pour contrôler l'alimentation des grands moteurs industrielsPar exemple, dans une usine de laminage d'acier, ces relais peuvent être utilisés pour démarrer, arrêter et retourner les moteurs qui entraînent les rouleaux.Les relais peuvent gérer les exigences de courant élevé pendant le démarrage et le fonctionnement du moteurLa possibilité de commander les relais à distance permet aux opérateurs de gérer les moteurs depuis une salle de commande centrale,amélioration de la sécurité et de la commodité opérationnelle.
     • Pour les moteurs plus petits utilisés dans les bandes de transport, les machines d'emballage ou les équipements de manutention de matériaux, les relais 4PDT de 1A peuvent être utilisés.Ces relais peuvent contrôler des fonctions supplémentaires telles que le fonctionnement des capteurs et des feux d'indicateur associés aux moteursPar exemple, dans un système à bande transporteuse,les relais 4PDT peuvent allumer un capteur de détection d'objet et la lumière d'indicateur correspondante lorsqu'un élément traverse un point spécifique de la ceinture.
   • Processus - Systèmes d'automatisation
     • Dans les usines de transformation chimique ou les usines de fabrication alimentaire, le DS200RTBAG3A joue un rôle crucial dans les systèmes d'automatisation des processus.Les relais peuvent être programmés pour contrôler l'ouverture et la fermeture des vannes, le fonctionnement des pompes et l'activation des appareils de chauffage ou de mélange. The combination of different relay types and the flexibility of their control options (remote and through the LAN I/O Terminal Control Board) enable the implementation of complex process - control sequencesPar exemple, dans un processus de réaction chimique, les relais peuvent être utilisés pour ajouter différents produits chimiques à un réacteur dans un ordre spécifique et à des moments précis, en fonction des lectures de la température,la pression, et les capteurs de niveau connectés au système.
2. Génération et distribution d'électricité
   • Contrôle et protection du générateur
     • Dans les centrales électriques, le DS200RTBAG3A est impliqué dans le contrôle et la protection des générateurs.qui est crucial pour contrôler la tension de sortie et la puissance réactiveLa tension de bobine des relais de 110 VDC assure une réponse rapide aux signaux de commande, permettant un réglage efficace du fonctionnement du générateur.Le 130VAC MOV - protection des relais les protège contre les surtensions pendant les perturbations du système électrique telles que les coups de foudre ou les défaillances du réseau, assurant le fonctionnement fiable du système de commande du générateur.
     • Les relais peuvent également être utilisés pour des fonctions de protection du générateur, par exemple, ils peuvent déclencher l'isolement du générateur du réseau électrique en cas de sur courant, de sur tension,ou des conditions de sous-fréquence. The remote - control and network - integration capabilities of the board enable the monitoring and control of these protection functions from a central - control center or a remote - monitoring station.
   • Automatisation des sous-stations
     • Dans les sous-stations électriques, le DS200RTBAG3A est utilisé dans les systèmes d'automatisation des sous-stations.d'une puissance de sortie supérieure à 50 WLes relais peuvent gérer les exigences de signal de contrôle de ces appareils et fournir des commentaires sur leur état.Les fonctionnalités de contrôle et d'intégration réseau basées sur LAN permettent une communication transparente avec d'autres composants d'automatisation des sous-stations tels que les dispositifs électroniques intelligents (IED).Les systèmes de surveillance et d'acquisition de données (SCADA) permettent la surveillance et le contrôle à distance du fonctionnement de la sous-station.amélioration de la fiabilité et de l'efficacité globales du système de distribution d'électricité.
3. Automatisation des bâtiments et gestion des installations
   • Contrôle du système de climatisation
     • Dans les systèmes de chauffage, de ventilation et de climatisation, le DS200RTBAG3A peut contrôler le fonctionnement de divers composants.Les relais DPDT peuvent être utilisés pour gérer l'alimentation des compresseurs et ventilateurs de grande capacitéPar exemple, dans un bâtiment commercial, le système de climatisationCes relais peuvent démarrer et arrêter le refroidisseur - compresseur et les ventilateurs de la tour de refroidissement selon la température - réglage - points et l'occupation - capteursLes relais 4PDT peuvent être utilisés pour contrôler le fonctionnement de composants plus petits tels que les amortisseurs et les vannes de zone, ainsi que les lumières d'indication et les capteurs associés au système de climatisation.Les caractéristiques de contrôle à distance et d'intégration réseau permettent l'intégration du système de contrôle CVC avec un système de gestion du bâtiment., permettant des capacités de gestion de l'énergie et d'exploitation à distance.
     • Éclairage - Contrôle du système
     • Le DS200RTBAG3A est également applicable dans le contrôle du système d'éclairage. Les relais 4PDT peuvent être utilisés pour passer l'alimentation électrique à différents circuits d'éclairage.les relais peuvent contrôler l'éclairage de différentes zones telles que les couloirsLes relais peuvent également être programmés pour mettre en œuvre des horaires d'éclairage basés sur l'heure de la journée et la détection de l'occupation.L'option de contrôle à distance permet d'ajuster les réglages d'éclairage depuis une salle de contrôle centrale ou une application de gestion de bâtiment basée sur un appareil mobile., améliorer l'efficacité énergétique et le confort de l'utilisateur.

Personnalisation: DS200RTBAG3A

1. Fonction - Groupement de relais spécifiques
   • Les trois relais 4PDT avec une capacité de contact de 1A peuvent être regroupés pour gérer le contrôle de divers composants à faible consommation tels que les capteurs, les feux d'indication,et petits actionneurs associés à un processus ou à un équipement particulierPar exemple, dans une usine de transformation chimique,Ces relais peuvent être configurés pour contrôler le fonctionnement des capteurs de température et de pression et de leurs feux indicateurs correspondants pour un récipient de réaction spécifique..
   • Dans les applications industrielles, les utilisateurs peuvent personnaliser le regroupement des relais en fonction des fonctions spécifiques qu'ils doivent exécuter.Les sept relais DPDT avec 10A de capacité de contact sur le DS200RTBAG3A peuvent être divisés en groupes pour contrôler les moteurs de différents segments de production - ligneDe cette façon, chaque groupe de relais peut être dédié à un ensemble spécifique de moteurs, permettant un contrôle plus efficace et organisé de l'équipement.
   • Contact - personnalisation du câblage
     • Les contacts de type C des relais offrent une flexibilité de câblage.Les utilisateurs peuvent personnaliser les connexions de câblage pour atteindre différentes fonctions de commutation de circuitPar exemple, dans un système de distribution d'électricité, les contacts des relais DPDT peuvent être câblés pour créer des voies alternatives d'alimentation.Cela permet de remplacer l'alimentation par une alimentation de secours ou la possibilité d'isoler une charge particulière de la source d'alimentation principale en cas de panne.
     • Les contacts des relais 4PDT peuvent être câblés pour fournir plusieurs chemins de contrôle - signal pour différents composants.les contacts peuvent être câblés pour contrôler à la fois l'alimentation électrique et les signaux d'indication d'état des circuits d'éclairage et des composants HVAC tels que les amortisseurs et les soupapes de zone.
2. Contrôle - personnalisation du mode
   • Personnalisation de la télécommande
     • La fonction de télécommande du DS200RTBAG3A peut être personnalisée en fonction des besoins spécifiques de l'utilisateur et du système.Par exemple, si le système est intégré à un réseau d'automatisation industrielle à grande échelle qui utilise principalement un protocole spécifique tel que Modbus TCP/IP,les réglages de télécommande de la carte peuvent être configurés pour communiquer en utilisant ce protocole.
     • L'utilisateur peut également personnaliser les droits d'accès à la télécommande et les paramètres de sécurité.différents niveaux d'accès peuvent être définisPar exemple, seul le personnel autorisé peut avoir le droit de contrôler à distance les relais impliqués dans les fonctions de protection du générateur,et des mesures de sécurité avancées telles que l'authentification et le chiffrement peuvent être mises en œuvre pour protéger le processus de télécommande.
   • Personnalisation du panneau de commande du terminal I/O LAN
     • La carte de contrôle du terminal d'entrée/sortie LAN à bord fournit des capacités de contrôle local et d'intégration réseau.Les utilisateurs peuvent personnaliser les fonctions de cette carte de contrôle pour répondre aux exigences spécifiques de l'applicationPar exemple, dans un système d'automatisation du bâtiment, la carte de contrôle peut être programmée pour interagir avec un logiciel de gestion de bâtiment particulier,permettant une intégration transparente des fonctions de contrôle-réle DS200RTBAG3A avec d'autres composants d'automatisation du bâtiment tels que les systèmes d'occupation, de capteurs et de gestion de l'énergie.
     • Les paramètres de transfert de données entre la carte de contrôle du terminal d'entrée/sortie LAN et d'autres appareils connectés au réseau peuvent également être personnalisés.et la communication - la fréquence peut être ajustée pour optimiser les performances du systèmePar exemple, dans une application d'automatisation de processus où la surveillance en temps réel des données des capteurs est cruciale,les paramètres de transfert de données peuvent être configurés pour assurer une communication fiable et à grande vitesse entre la carte de contrôle et les capteurs.
3. Intégration et personnalisation d'expansion
   • Intégration avec les appareils externes
     • Le DS200RTBAG3A peut être personnalisé pour s'intégrer à un large éventail d'appareils externes.Dans une application d'usine intelligente, la carte peut être intégrée avec des capteurs de fabrication avancés tels que des systèmes de vision à des fins de contrôle de la qualité.Les relais peuvent alors être programmés pour répondre aux signaux de ces capteurs., par exemple, de rejeter un produit si un défaut est détecté par le système de vision.
     • Des interfaces personnalisées peuvent être développées pour connecter le DS200RTBAG3A à d'autres systèmes de commande ou à des équipements anciens.le tableau peut être intégré aux systèmes de contrôle et d' acquisition de données (SCADA) existants par le biais d' interfaces de communication personnaliséesCela permet un échange continu de données et de commandes de contrôle entre le DS200RTBAG3A et le système SCADA, améliorant ainsi les capacités globales d'automatisation et de surveillance de la sous-station.
   • Modules d' expansion et add-ons
     • Selon la complexité et les exigences de l'application, des modules d'expansion peuvent être ajoutés au DS200RTBAG3A.un module d'extension de communication supplémentaire peut être ajouté pour prendre en charge des protocoles de communication plus avancés ou pour augmenter le nombre de ports de communicationDans un réseau d'automatisation industrielle à grande échelle, cela peut permettre à la carte de communiquer avec un plus large éventail de dispositifs et de systèmes.
     • Dans un environnement où les signaux électriques sont bruyants, comme une usine avec beaucoup d'équipements de haute puissance,un module de conditionnement du signal peut être attaché à la carte pour filtrer et amplifier les signaux d'entrée aux relaisCela assure des opérations de contrôle de relais plus précises et fiables, en particulier pour les applications à faible puissance ou sensibles aux signaux.
