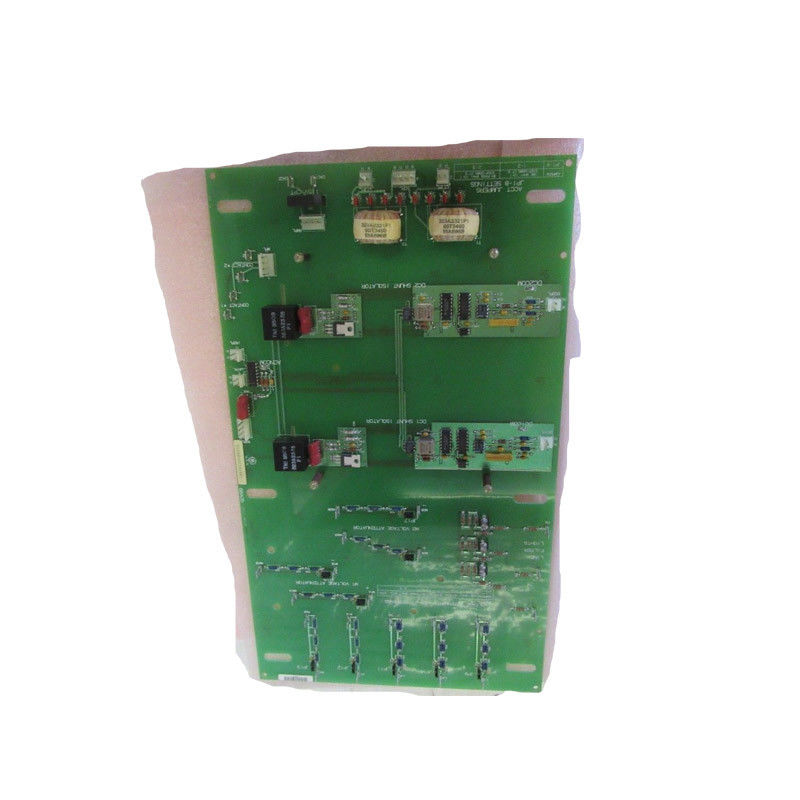

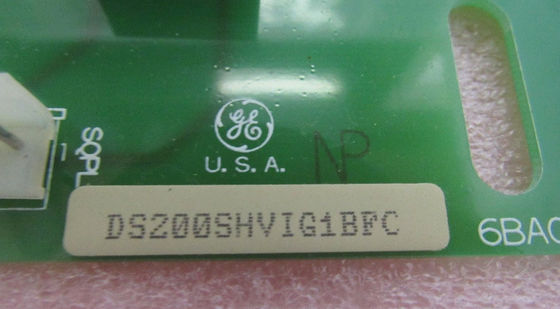

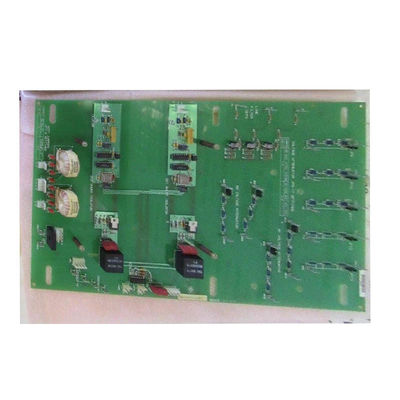

Panneau d'interface auxiliaire DS200SHVIG1B de General Electric

Description du produit:DS200SHVIG1B

• Le DS200SHVIG1B fait partie de la série de cartes Mark V de GE. Il sert de composant crucial dans le système de commande de turbine à gaz GE Excitation EX2000.En tant que carte d'interface haute tension SCR (Silicon - Controlled Rectifier), il agit comme un intermédiaire entre les signaux de tension d'entrée et l'alimentation du conducteur. This function is vital for the proper operation of the overall control system as it enables the conversion and transmission of voltage signals in a specific range (- 500mV to 500mV) and then transforms them into a differential frequency from 0 to 500kHzL'alimentation électrique du conducteur peut alors réagir en fonction de cette fréquence convertie, facilitant ainsi le contrôle et la régulation de l'équipement associé.

Caractéristiques:DS200SHVIG1B

• • Affiliation de série et rôle du système
    • Le DS200SHVIG1B fait partie de la série de cartes Mark V de GE. Il sert de composant crucial dans le système de commande de turbine à gaz GE Excitation EX2000.En tant que carte d'interface haute tension SCR (Silicon - Controlled Rectifier), il agit comme un intermédiaire entre les signaux de tension d'entrée et l'alimentation du conducteur. This function is vital for the proper operation of the overall control system as it enables the conversion and transmission of voltage signals in a specific range (- 500mV to 500mV) and then transforms them into a differential frequency from 0 to 500kHzL'alimentation électrique du conducteur peut alors réagir en fonction de cette fréquence convertie, facilitant ainsi le contrôle et la régulation de l'équipement associé.
• Caractéristiques physiques et configuration
  • Configuration et protection du sauteur
    • La planche est équipée de 17 jumpers configurables, qui jouent un rôle important dans l'ajout de capacités d'atténuation supplémentaires à la planche.L'atténuation est importante pour régler la force ou l'amplitude des signaux passant à travers la carteLes jumpers sont protégés par des transformateurs de courant 10:1. Ce mécanisme de protection protège les jumpers et l'ensemble du circuit contre un courant excessif.assurer le fonctionnement fiable des réglages de configuration de la carteDans le cas d'un problème tel qu'un fusible de filtre soufflé sur le tableau, il y a trois indicateurs LED à bord.fournir aux utilisateurs une indication visuelle rapide des problèmes potentiels, permettant un dépannage et une maintenance rapides.
  • Compatibilité et installation
    • L'une des caractéristiques remarquables du DS200SHVIG1B est sa compatibilité.Cette facilité d'installation en fait un composant polyvalent qui peut interagir avec divers types d'entraînements et d'excitateursQu'il s'agisse de différents modèles de turbines à gaz ou d'autres équipements nécessitant une interface haute tension,le DS200SHVIG1B peut fournir les fonctions de connexion et de conversion de signal nécessaires.
  • Précautions de fiabilité et de manipulation
    • La carte est généralement fiable, mais ses performances peuvent être affectées par une manipulation et un stockage inappropriés.La décharge électrostatique (ESD) peut endommager les composants électroniques sensibles de la cartePar conséquent, en suivant les précautions de sécurité ESD pendant la manipulation, telles que l'utilisation de sangles de poignet antistatiques et le travail sur un tapis antistatique,est essentiel pour assurer la fonctionnalité et la fiabilité à long terme du DS200SHVIG1B.
• Spécifications techniques
  • Les points d'entrée/sortie
    • La carte dispose d'un total de 32 points d'entrée numérique et 32 points de sortie numérique.Les entrées numériques peuvent recevoir des signaux de capteurs, commutateurs ou autres dispositifs de surveillance, tandis que les sorties numériques peuvent envoyer des signaux de commande aux actionneurs, relais ou autres composants qui affectent le fonctionnement de l'équipement.
  • Plage de tension d'entrée et de sortie
    • Pour les entrées numériques, la plage de tension est comprise entre 0 et 24VDC (courant continu) ou entre 0 et 120VAC (courant alternatif).Cette large gamme d'options de tension d'entrée permet à la carte d'interfacer avec différents types de dispositifs d'entrée qui peuvent fonctionner à différents niveaux de tensionLa gamme de tension de sortie numérique est également de 0 à 24 VDC ou de 0 à 120 VAC, ce qui lui permet de fournir des signaux de sortie appropriés à une variété de dispositifs à sortie.
  • Temps de réponse
    • Le temps de réponse d'entrée de la carte est de 5 ms, ce qui indique la rapidité avec laquelle la carte peut reconnaître et traiter un signal d'entrée.indiquant la vitesse à laquelle la carte peut générer et envoyer un signal de sortie après avoir reçu une entrée ou une commande interne appropriéeCes temps de réponse sont des facteurs importants pour déterminer la rapidité et l'efficacité globales du système de contrôle dans lequel la carte est utilisée.
  • Plage de température de fonctionnement
    • La plaque DS200SHVIG1B a une plage de température de fonctionnement allant de - 40°C à 85°C. Cette large plage de température permet au panneau de fonctionner dans diverses conditions environnementales,que ce soit dans une installation extérieure froide ou dans un environnement industriel chaud. The ability to operate within such a broad temperature range is essential for its use in different industrial applications without the risk of performance degradation due to temperature - related issues.
  • Interface de communication
    • La carte communique avec le système de commande Mark V par l'intermédiaire d'une interface VMEbus.L'interface VMEbus fournit un moyen fiable et normalisé de transfert et de communication de données entre le DS200SHVIG1B et le reste du système de commandeCela permet une intégration transparente de la carte d'interface haute tension dans l'architecture globale de contrôle, permettant un partage efficace des données et des signaux de contrôle.

Paramètres techniques:DS200SHVIG1B

1. • Options de configuration du sauteur
     • Les 17 jumpers configurables sont une caractéristique remarquable. Ils offrent aux utilisateurs la possibilité de personnaliser les caractéristiques d'atténuation de la carte.L'atténuation est essentielle pour adapter la carte aux différentes exigences de puissance du signal et pour affiner les caractéristiques d'entrée et de sortiePar exemple, dans un système où les signaux d'entrée ont une large gamme d'amplitudes,les sauteurs peuvent être configurés de manière à ce que les signaux soient adéquatement atténués à un niveau que la planche peut traiter avec précisionLa protection de ces jumpers par des transformateurs de courant 10:1 ajoute une couche supplémentaire de fiabilité, protégeant les réglages de configuration contre les pannes électriques et les surtensions.
   • LEDs d'indication de défaut
     • Dans un système de contrôle industriel complexe, il est crucial d'identifier rapidement la source d'un problème.Ces LED fournissent une indication visuelle immédiate lorsqu'un fusible de filtre sur la carte exploseCela permet au personnel de maintenance de localiser rapidement et de résoudre le problème, en minimisant les temps d'arrêt et en assurant le fonctionnement continu de l'équipement.
     •

Applications:DS200SHVIG1B

1. • Entrée numérique
     • Nombre de points: le DS200SHVIG1B dispose de 32 points d'entrée numériques. Ces points d'entrée multiples permettent de connecter à la carte un large éventail de capteurs et de signaux de contrôle.dans un système de commande de turbine, ces points peuvent être utilisés pour recevoir les signaux des capteurs de température, des capteurs de pression et des interrupteurs de positionnement.
     • Plage de tension: la plage de tension d'entrée pour les entrées numériques est de 0 à 24VDC (courant continu) ou de 0 à 120VAC (courant alternatif).Cette large plage de tension offre une flexibilité dans l'interface avec différents types de dispositifs d'entréeCertains capteurs peuvent fonctionner à une tension CC inférieure, tandis que d'autres, comme certains types de commutateurs de proximité, peuvent fournir un signal de tension CA.La capacité de gérer à la fois les tensions CC et AC dans ces plages assure la compatibilité avec une grande variété de composants de systèmes de contrôle industriels.
     • Temps de réponse: le temps de réponse d'entrée est de 5 ms. Ce paramètre définit la vitesse à laquelle la carte peut détecter et traiter un signal d'entrée.un temps de réponse relativement court comme celui-ci est crucial pour une prise de décision rapide et un contrôle précisPar exemple, dans un système qui nécessite une réponse rapide aux changements de température ou de pression,un temps de réponse de 5 ms permet au système de commande d'ajuster rapidement le fonctionnement de l'équipement en fonction des nouvelles lectures du capteur.
   • Sortie numérique
     • Nombre de points: Il existe 32 points de sortie numériques qui permettent de contrôler une large gamme d'actionneurs et d'indicateurs.ils peuvent entraîner des relais pour contrôler l'alimentation des moteurs ou des solénoïdes pour faire fonctionner les vannesLe grand nombre de points de sortie permet de gérer plusieurs composants simultanément, ce qui permet des stratégies de contrôle complexes.
     • Plage de tension: La plage de tension de sortie pour les sorties numériques est de 0 à 24 VDC ou de 0 à 120 VAC.Certains actionneurs peuvent nécessiter une tension CC inférieure pour fonctionner, tandis que d'autres, tels que certains types d'éclairage industriel, peuvent fonctionner à une tension CA plus élevée.
     • Temps de réponse: le temps de réponse de sortie est de 1 ms. Ce temps de réponse court est bénéfique pour activer rapidement les dispositifs contrôlés.lorsqu'un signal de commande est envoyé à une soupape électromagnétique pour régler le débit d'un fluide dans un système de commande de processus, le temps de réponse de 1 ms assure une réponse rapide, minimisant le décalage entre la décision de commande et le réglage effectif de la vanne.
2. Signal - paramètres de conversion
   • Plage de tension du signal d'entrée
     • La carte peut gérer une plage de signaux de tension d'entrée de - 500 mV à 500 mV. Cette plage est importante pour accepter différents niveaux de signaux de tension provenant de capteurs ou d'autres sources génératrices de signaux.Par exemple, dans un système qui mesure de petites différences de potentiel électrique, comme dans certains types de capteurs électrochimiques,la capacité de gérer cette plage de tension permet à la carte de capturer et de convertir ces signaux avec précision.
     • Plage de fréquence du signal de sortie
     • Il convertit les signaux de tension d'entrée en une fréquence différentielle allant de 0 à 500 kHz. Ce processus de conversion de fréquence est un aspect clé de la fonction de la carte.La sortie de fréquence différentielle fournit un moyen standardisé de transmettre l'information à l'alimentation du conducteurLa gamme 0 à 500 kHz permet d'utiliser une large gamme de fréquences pour le codage de différentes magnitudes ou états de signal,permettant un contrôle précis et une communication avec le composant d'alimentation.
3. Paramètres environnementaux et physiques
   • Température de fonctionnement
     • La plage de température de fonctionnement de la DS200SHVIG1B est comprise entre - 40°C et 85°C. Cette large plage de température est un avantage important dans les applications industrielles.Cela signifie que la planche peut fonctionner correctement dans les deux environnements froids et chaudsDans les conditions climatiques froides, comme dans les installations de production d'énergie extérieures dans les régions froides, la carte peut résister à de faibles températures sans mal fonctionner.comme dans les usines où les équipements génèrent beaucoup de chaleur, il peut également fonctionner efficacement jusqu'à 85°C.
   • Interface de communication
     • La carte utilise une interface VMEbus pour communiquer avec le système de contrôle Mark V. Le VMEbus est une norme de communication bien établie et fiable.Il fournit généralement un transfert de données à grande vitesse et un protocole défini pour la communication. L'utilisation de cette interface permet une intégration transparente du DS200SHVIG1B dans l'architecture du système de commande Mark V. Les caractéristiques spécifiques de l'interface VMEbus,comme les taux de transfert de données, les méthodes de cartographie des adresses et d'arbitrage des bus sont déterminées par la norme VMEbus et peuvent varier en fonction de la mise en œuvre et des exigences du système de contrôle global.

Personnalisation: DS200SHVIG1B

1. • Ajustement de l'atténuation
     • Les 17 jumpers configurables du DS200SHVIG1B offrent une opportunité significative de personnalisation.Par exemple, dans un système où les signaux de tension d'entrée ont une large gamme d'amplitudes,les sauteurs peuvent être réglés pour atténuer les signaux plus forts à un niveau que le circuit d'entrée de la carte peut gérer plus efficacementCela permet un meilleur rapport signal/bruit et un traitement plus précis des signaux d'entrée.L'atténuation peut également être réglée en fonction des exigences spécifiques de différents capteurs ou dispositifs d'entréePar exemple, si un capteur particulier fournit une sortie de tension relativement élevée, les sauteurs peuvent être configurés pour réduire l'amplitude du signal pour correspondre à la plage d'entrée optimale de la carte.
   • Signal - personnalisation du traitement
     • Les jumpers peuvent également être utilisés pour personnaliser d'autres aspects du traitement du signal.En modifiant les paramètres du sauteur, les utilisateurs peuvent éventuellement modifier la façon dont les signaux de tension d'entrée sont convertis en sortie de fréquence différentielle.Cela pourrait impliquer d'ajuster le gain ou le décalage dans le processus de conversion pour optimiser le signal de sortie pour les exigences spécifiques de l'alimentation du conducteurPar exemple, dans un système où l'alimentation répond plus efficacement à une certaine gamme de fréquences,les sauteurs peuvent être utilisés pour personnaliser la conversion pour produire des fréquences dans cette plage préférée.
2. Communication - personnalisation de l'interface
   • Configuration du VMEbus
     • L'interface VMEbus offre un certain niveau de personnalisation.Les utilisateurs peuvent configurer les paramètres du VMEbus tels que le débit de transfert de données et la cartographie d'adresse en fonction des exigences du système de contrôle globalLe taux de transfert de données peut être ajusté pour correspondre à la vitesse des autres composants du système.si le système de commande Mark V et les autres dispositifs connectés ont une capacité de transfert de données à grande vitesse, l'interface VMEbus sur le DS200SHVIG1B peut être configurée pour fonctionner à un débit de transfert de données plus élevé afin d'assurer une communication efficace et rapide.La personnalisation de la cartographie d'adresse permet l'identification unique de la carte dans le système connecté VMEbus, permettant une communication et un partage de données appropriés entre les différentes composantes.
   • Protocole - personnalisation spécifique
     • En fonction des exigences spécifiques de l'application et du système de contrôle Mark V, les utilisateurs peuvent personnaliser le protocole de communication utilisé sur le VMEbus.Alors que le VMEbus a son propre protocole, il peut y avoir place à la personnalisation en termes d'interaction de la carte avec d'autres composants.Les utilisateurs peuvent définir des formats de paquets ou des séquences de communication spécifiques pour optimiser l'échange de commandes de contrôle et de mises à jour d'état. This could involve customizing the way error - handling and re - transmission of data are implemented to ensure reliable communication in a noisy or high - traffic industrial - control - system environment.
3. Personnalisation numérique d'E/S
   • Entrée - personnalisation du signal
     • Les 32 points d'entrée numériques peuvent être personnalisés en fonction des types de signaux d'entrée qu'ils acceptent.Les utilisateurs peuvent sélectionner ou concevoir des circuits d'entrée pour interagir avec différents capteurs et commutateursPar exemple, si une application particulière nécessite une entrée plus sensible pour un type spécifique de capteur,un circuit d'entrée personnalisé peut être conçu pour amplifier ou conditionner le signal d'entrée pour le rendre plus adapté à la plage d'entrée numérique de la carteEn outre, le paramètre temps d'entrée-réponse de 5 ms peut être pris en compte lors de la personnalisation des circuits d'entrée.des circuits supplémentaires peuvent être ajoutés pour réduire le temps de réponse d'entrée efficace, par exemple en utilisant des techniques de préamplification ou de tamponnage du signal.
   • Sortie - personnalisation du signal
     • Les 32 points de sortie numériques peuvent être personnalisés pour contrôler différents types de dispositifs de sortie.Les utilisateurs peuvent sélectionner les actionneurs ou les dispositifs d'indication appropriés.Par exemple, pour les applications nécessitant un contrôle précis de petits moteurs CC, les points de sortie numériques peuvent être configurés pour fournir les niveaux de tension et de courant appropriés.Le temps de réponse de sortie de 1 ms peut également être optimisé grâce à des circuits personnalisésDans les applications où une action très rapide est nécessaire, comme dans les systèmes de commande de soupapes à grande vitesse,des composants supplémentaires peuvent être ajoutés pour réduire le temps de réponse global et assurer une activation rapide des dispositifs contrôlés.

Assistance et services:DS200SHVIG1B

Notre équipe de support technique produit est disponible pour vous aider avec tout problème technique ou toute question que vous pourriez avoir concernant l'autre produit.Nos techniciens expérimentés peuvent vous aider avec l'installationNous offrons également une variété de services pour vous aider à tirer le meilleur parti de votre produit, y compris des séances de formation, des démonstrations de produits et des options de personnalisation.
