Le module analogique SLC 500 de Allen-Bradley 1746-NIO4I est équipé de deux entrées et deux sorties de courant.

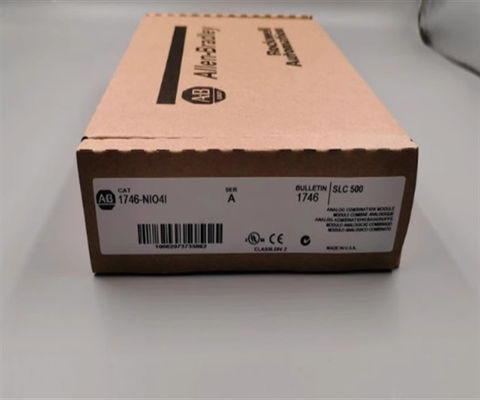

Description du produitLe produit doit être présenté dans un emballage.

Le 1746-NIO4I est un module d'entrée/sortie analogique SLC 500 à quatre canaux d'Allen-Bradley.Il dispose de 2 points d'entrée de tension différentielle ou de courant et de 2 sorties de courant avec une consommation totale de courant de 55mA à 5 Volts et 14 5mA à 24 VoltsSes points ont une tension de mode commun de -20 à 20 Volts avec un signal de rejet du module commun de 105 dB à 60 Hertz et un signal de rejet du mode normal de 55 dB à 60 Hertz.Le 1746-NIO4I utilise le convertisseur ADC Sigma-Delta avec une résolution de convertisseur de 16 bitsSon courant d'entrée normal est compris entre -20 et +20 mA avec une impédance de courant de 250 Ohms et une résolution de 1,22 A par LSB.Le 1746-NIO4I a une précision globale de +/-00,642% à 0 à 60 degrés Celsius avec une précision de dérive de +79 ppm/5 degrés Celsius et des erreurs de gain et de dérive maximales de +/- 0,556% et +/- 67 ppm/ degrés Celsius.Le 1746-NIO4I a également une valeur d'entrée de tension de -10 à 10 Volts CC et une impédance de tension de 760 KOhms à une résolution de 305 microVolts par bit le moins significatif (LSB)Il a également une précision de +/- 0,504% et une précision et une erreur de dérive de +/- 63 ppm/degré Celsius et +/- 57 ppm/degré Celsius.Le 1746-NIO4I offre une surtension à 220 Volts AC (RMS) ou 220 Volts DC (continu)Les sorties actuelles ont une portée de charge de 0 à 500 mA avec une portée normale de 0 à 20 mA et une capacité de 5% au-delà de la portée à 2,56348 microA par résolution de signal LSB.Le 1746-NIO4I a également une précision globale de ±00,541% avec une précision de dérive de ±70 ppm/degré Celsius et un gain et une erreur de décalage de ±0,516% et +/-12 LSB.L'ensemble du module a une isolation testée à 500 volts entre les champs dans l'isolation du câblage vers l'arrière-plan et il a un temps de mise à jour global de 512 microsecondes pour tous les canauxLa température de fonctionnement des 1746-NIO4I ̊ varie de 0 à 60°C à une humidité relative de 5 à 95% non condensante.

Le 1746-NIO4I est un module de combinaison analogique qui comporte deux canaux d'entrée non isolés et deux canaux de sortie de tension.Ce module est un module de fente unique qui combine les capacités d'entrée et de sortie

Ce module combiné est compatible pour une utilisation avec le matériel de type fixe ou modulaire SLC 500. Installez ce module sur n'importe quelle fente du châssis principal, sauf la fente 0 où le contrôleur est monté.Il peut également être installé dans des modules d'expansion ou des stations d'E/S à distance. Si utilisé dans les stations d'E/S à distance, ce module ne peut pas être installé dans la fente 0, la fente mentionnée est réservée aux adaptateurs de communication tels que l'E/S à distance (RIO),Adaptateurs de communication pour les réseaux de données Highway Plus et Ethernet.

Ce module contribue à économiser de l'espace sur le panneau et à maximiser les emplacements disponibles de tout rack SLC 500.ce module peut être installé de manière stratégique pour une bonne segmentation de l'OI.

Les modules La plage d'entrée de courant est de -20 à +20 mA avec des valeurs nominales maximales admissibles de -30 à +30 mA. Pour l'entrée de tension, la plage d'entrée admissible est de -10 à +10 V dc - 1 LSB.L'entrée actuelle est convertie en -16La résolution du convertisseur des parties d'entrée est de 16 bits avec une répétabilité de +/- 1 LSB. Pour la partie de sortie,la résolution du convertisseur est de 14 bits avec non-linéarité 00,05 pour cent.

L'Allen-Bradley 1746-NIO4I est un module de combinaison analogique SLC 500.Ce module est utilisé avec le matériel de style fixe ou modulaire SLC 500.
