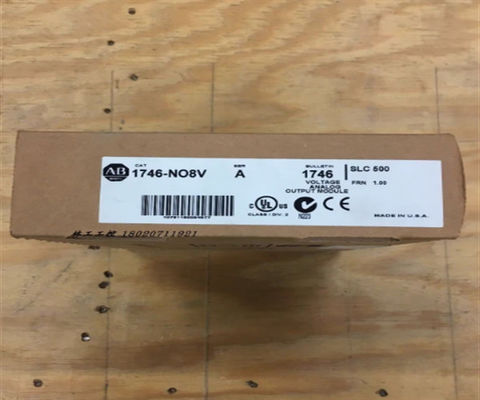

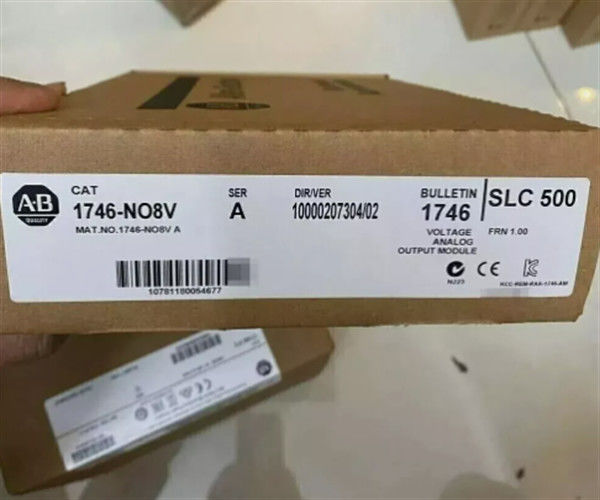

Module de sortie analogique 1746-NO8V Allen-Bradley 1746 Numéro de pièce 1746-NO8V Température nominale -20...55 °C -4...131 °F

Description de 1746-NO8V

L'Allen-Bradley 1746-NO8V est un module de sortie analogique compatible avec les contrôleurs SLC 500. Ce module fournit un signal de sortie de tension allant de ±10,25 V CC. Ce module est idéalement utilisé pour contrôler les dispositifs de modulation tels que les vannes, les registres, les entraînements à fréquence variable (VFD), les persiennes et autres appareils fonctionnant avec des signaux analogiques.

Le 1746-NO8V dispose de huit (8) canaux de sortie avec une résolution de 16 bits ou 320 µV/compte. Il a un codage de sortie de 32 768 à +32 767 et est livré avec un réseau à échelle R-2R intégré comme méthode de conversion numérique-analogique (DAC). Il a une réponse échelonnée de sortie de 1 ms ou de 0 à 95 % de la pleine échelle avec un temps de mise à jour de canal individuel de 5 ms pour mettre à jour les 8 canaux pour la classe 1 et de 10 ms pour mettre à jour les 8 canaux pour la classe 2.

Le 1746-NO8V a une précision globale de 0,1 % de la pleine échelle à 25 °C et de 0,2 % de la pleine échelle à 60 °C avec une dérive de précision globale maximale de ±33 ppm/°C de la pleine échelle. Il a une plage de charge de 1K ohm et plus et avec un courant de charge de 10 mA (maximum).

Les tensions de sortie nominales spécifiques du 1746-NO8V sont de -10 à +10 V CC ; -10,25 à +10,25 VCC ; 0 à 10 V CC ; 0 à 5 VCC et 1 à 5 VCC. Les données analogiques converties, configurables pour chaque canal sont les unités d'ingénierie mises à l'échelle, mises à l'échelle pour le PID, les comptes proportionnels, le format 1746-NO4 et l'échelle définie par l'utilisateur, tandis que les paramètres de données de sortie facultatifs sont les limites d'échelle définies par l'utilisateur, la limite de serrage de sortie, les limites d'alarme de sortie, le taux de rampe. /limite, valeur de défaut prédéfinie, comportement de sortie en condition de défaut (réinitialisation, maintien, préréglage), verrouillage des alarmes et réinitialisation des alarmes verrouillées.

Le 1746-NO8V a une puissance de sortie globale du fond de panier de 5,6 W et une source d'alimentation CC en option par l'utilisateur avec une puissance nominale de 24 V CC. Il a une plage de tension de sortie comprise entre ±10,25 V CC et utilise un convertisseur numérique-analogique à échelle R-2R avec une résolution de canal de 16 bits (320 µV/compte). Le 1746-NO8V a un temps de réponse de pas de sortie de 1 ms et utilise environ 5 ms pour mettre à jour les signaux sur les 8 canaux. La plage de charge sur les sorties du 1746-NO8V peut dépasser 1KΩ et le courant de charge maximum sur les sorties est de 10 mA. Le 1746-NO8V a une impédance de sortie inférieure à 1Ω et une capacité de dépassement de plage de 2,5 % (±10,25 V). Il offre une précision de sortie globale de 0,2 % avec une précision de dérive de ±33 ppm/°C et une erreur de gain de 0,15 % avec une erreur de dérive OFFSET de ±0,53 LSB/°C. Le 1746-NO8V offre une isolation de circuit entre le câblage sur site et le fond de panier pour protéger le châssis et le processeur est testé à 500 V CC et utilise des voyants LED pour indiquer l'état du module et du canal. Il a une plage de température de fonctionnement de 0 à 60 °C avec une humidité relative sans condensation de 5 à 95 % et il est certifié CUL et CE pour une utilisation dans les emplacements dangereux de classe I, division 2. Le 1746-NO8V a un indice de choc opérationnel de 30G et une vibration de 5G à 10-500 Hz.

L'Allen-Bradley 1746-NO8V est un module de sortie analogique SLC 500. Ce module dispose de huit (8) canaux de sortie analogiques asymétriques qui fournissent une plage de tension de sortie de ± 10,25 V CC. Il présente une résolution de 16 bits, 320 µV/compte, avec une précision globale de 0,1 % de la pleine échelle à 25 °C et de 0,2 % de la pleine échelle à 60 °C.
