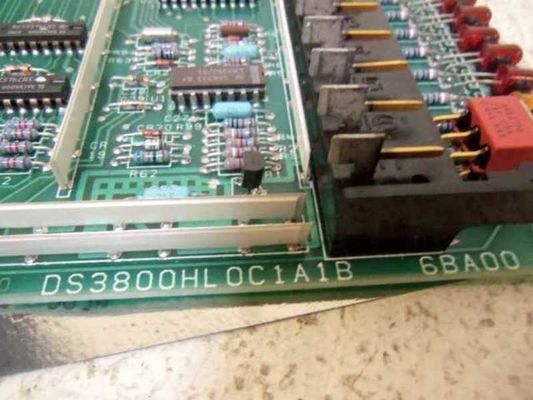

Panneau d'interface auxiliaire DS3800HLOC de General Electric pour les applications industrielles

Description du produit:DS3800HLOC

Description fonctionnelle

Description opérationnelle et environnementale

Caractéristiques:DS3800HLOC

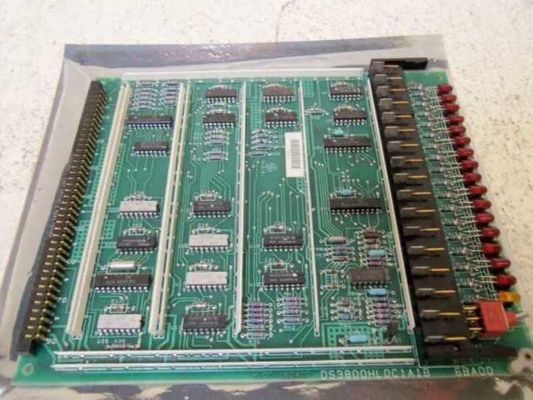

• Une structure solide: La planche est raide à travers sa surface par plusieurs raideurs de planche, y compris des rails le long des bords supérieur et inférieur et à travers la surface.Ces durcisseurs divisent la planche en sections égales, assurant la stabilité et le soutien des composants montés dessus.

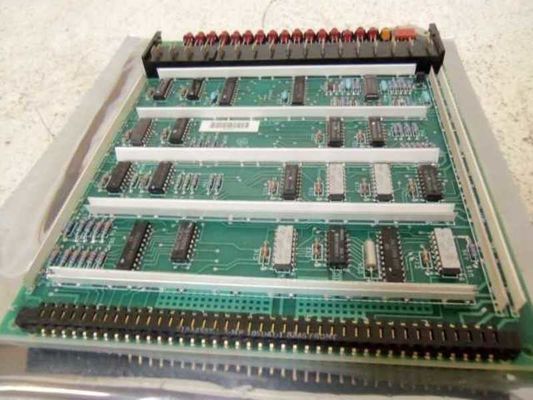

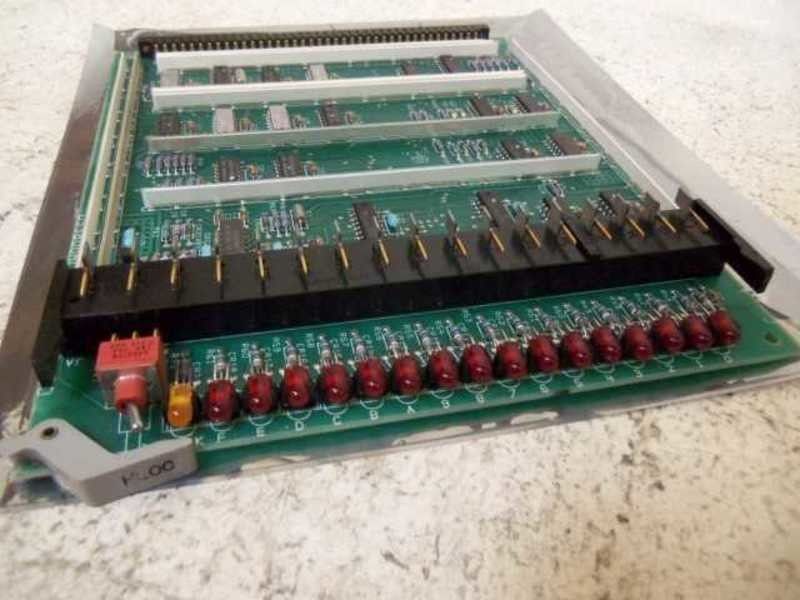

• Connecteur et LED: Il dispose d'un connecteur de plan arrière sur son bord arrière pour la connexion au système Mark IV. Sur le bord avant, il y a une grande unité avec dix-sept LED, dont seize sont rouges et le dernier jaune.Il y a aussi un composant de commutateur à une extrémité de la ligne de LED.
• Des pinces à extraction: Deux pinces d'extraction sont installées aux coins avant de la planche, ce qui est utile aux techniciens pour installer ou extraire la planche dans les endroits où l'espace est limité.

• Caractéristiques fonctionnelles

• Fonction de sortie logique: En tant que circuit imprimé de sortie logique, il est responsable de la conversion des signaux logiques du système en signaux de sortie réels pour contrôler le fonctionnement des dispositifs externes,pour assurer le fonctionnement normal du système Mark IV Speedtronic et des équipements industriels connectés.
• Compatibilité et intégration: Il fait partie intégrante du système Speedtronic Mark IV et est conçu pour être entièrement compatible avec les autres composants du système, tels que les microprocesseurs, les capteurs et autres cartes de circuits,permettant une intégration transparente et un fonctionnement coordonné.
• Redondance et fiabilité: Le système Mark IV, où le DS3800HLOC est utilisé, est doté d'une conception triple modulaire redondante et d'un diagnostic en ligne.et le DS3800HLOC bénéficie également de cette conception redondante, renforçant sa fiabilité et sa stabilité.

• Caractéristiques des composants et des circuits

• Différentes composantes: La carte est remplie de divers circuits intégrés, résistances, condensateurs et diodes.Ces composants sont soigneusement sélectionnés et disposés pour former les circuits nécessaires pour effectuer la fonction de sortie logique.
• Le revêtement conforme: le PCB est revêtu d'un revêtement conforme, qui protège contre les facteurs environnementaux tels que l'humidité, la poussière et les produits chimiques,assurer la fiabilité et la stabilité à long terme du panneau dans des environnements industriels difficiles.

Paramètres techniques:DS3800HLOC

• Voltage d'entrée: Il fonctionne généralement dans une plage spécifique de tensions de courant continu (courant continu). Par exemple, il peut accepter une tension d'entrée dans la plage d'environ 5V ± une certaine tolérance (par exemple, ± 0,5V),qui est fourni par l'alimentation électrique du système Mark IV Speedtronic pour alimenter ses composants et circuits internes.
• Voltage de sortie: Lors de l'envoi de signaux pour entraîner des appareils externes, les niveaux de tension de sortie peuvent varier en fonction de la charge et des canaux de sortie spécifiques.il peut produire des tensions logiques élevées et logiques basses compatibles avec les niveaux logiques standard TTL (Transistor-Transistor Logic) ou CMOS (Complementary Metal-Oxide-Semiconductor)Pour le TTL, un maximum logique peut être d'environ 2,4 V à 5 V, et un minimum logique peut être d'environ 0 V à 0,4 V.

2. Traitement du signal

• Fréquence du signal: Il est capable de gérer des signaux numériques avec des fréquences dans la gamme de plusieurs kilohertz (kHz) à des dizaines de kilohertz.Cela lui permet de traiter les signaux logiques en évolution rapide provenant de l'unité centrale de traitement du système de commande et de les traduire en signaux de sortie appropriés en temps opportun.
• Décalage du signal: Il existe un certain retard de propagation du signal entre la réception d'un signal d'entrée et la génération du signal de sortie correspondant.Ce délai est généralement compris entre nanosecondes et microsecondes, en fonction de la complexité des circuits internes et de la trajectoire spécifique du signal,pour s'assurer que le temps de réponse du système de contrôle global reste dans des limites acceptables pour les applications industrielles.

3. Capacité de charge

• Capacité de courant de sortie: Chaque canal de sortie du DS3800HLOC a une capacité de transport de courant maximale définie.Cela détermine les types de charges externes qu'il peut conduire directementPour les charges plus lourdes comme les relais plus grands ou les solénoïdes, des circuits ou relais de conduite supplémentaires peuvent être nécessaires en conjonction avec les sorties de la carte.
• Matching d'impédance: Le circuit de sortie de la carte est conçu pour avoir des caractéristiques d'impédance appropriées pour correspondre à l'impédance d'entrée des dispositifs externes avec lesquels elle est connectée.Cela aide à maximiser l'efficacité du transfert de signal et à minimiser les réflexions du signal qui pourraient entraîner une distorsion du signal ou un fonctionnement incorrect.

4. Tolérance environnementale

• Température de fonctionnement: Il peut fonctionner dans une plage de température typiquement comprise entre -20°C et +60°C (-4°F et +140°F).que ce soit dans une salle de contrôle d'une centrale électrique relativement fraîche ou dans une zone plus chaude près des machines industrielles.
• Tolérance à l'humidité: Il est conçu pour résister à des niveaux d'humidité relative allant d'environ 10% à 90% (non condensation).Cela protège la carte des problèmes liés à l'humidité tels que la corrosion des composants ou des courts-circuits causés par la condensation.
• Résistance aux vibrations: le DS3800HLOC a un certain niveau de résistance aux vibrations mécaniques.tels que ceux provenant de machines tournantes à proximité ou lors du transport d'équipements, sans que les composants se relâchent ou que la carte subisse des dysfonctionnements électriques.

5. Communication des données

• Protocole de communication: Il adhère aux protocoles de communication spécifiques définis dans le système Mark IV Speedtronic pour l'échange de données et de signaux avec d'autres cartes et composants.Cela peut impliquer des méthodes de transfert de données parallèles ou en série, en fonction des exigences spécifiques de l'architecture interne du système.
• Taux de transfert de données: lors de la communication avec d'autres parties du système,il peut prendre en charge des débits de transfert de données suffisants pour répondre aux exigences globales de contrôle et de surveillance de la turbine ou du processus industriel auquel il participe;Par exemple, il peut avoir une vitesse de transfert de données dans la gamme de plusieurs mégabits par seconde (Mbps) pour certains échanges de données critiques.

Applications:DS3800HLOC est un appareil électronique de type

• Contrôle des turbines à gaz: Dans les centrales électriques à turbine à gaz, le DS3800HLOC est essentiel pour contrôler avec précision plusieurs aspects du fonctionnement de la turbine.Il prend les signaux logiques du système de contrôle et les convertit en sorties pour gérer des fonctions comme les systèmes d'injection de carburantPar exemple, il peut contrôler l'ouverture et la fermeture des vannes de carburant pour réguler la quantité de carburant fournie à la chambre de combustion,s'assurer que la turbine fonctionne aux niveaux de puissance et d'efficacité souhaitésIl aide également à coordonner le fonctionnement des systèmes d'admission d'air, tels que l'ajustement de la position des pales de guidage d'admission pour optimiser le mélange air-carburant pour la combustion.Il joue un rôle dans la surveillance et la réponse à divers paramètres tels que les capteurs de température et de pression dans la turbine, permettant aux mécanismes de sécurité et de protection de prévenir la surchauffe ou d'autres défaillances critiques.
• Contrôle des turbines à vapeur: Dans les applications de turbines à vapeur, il peut être utilisé pour contrôler les vannes d'admission de vapeur.Il détermine quand et combien de vapeur doit être autorisée dans la turbine pour entraîner le rotor à la vitesse correcte et générer la puissance électrique requiseIl participe également au contrôle des systèmes de condensation et d'autres composants auxiliaires liés au cycle de vapeur, assurant ainsi un fonctionnement harmonieux et efficace de l'unité de turbine à vapeur.

Fabrication industrielle

• Contrôle des procédés dans les raffineries: Dans les raffineries de pétrole, où des processus complexes sont constamment en cours d'exécution, le DS3800HLOC est impliqué dans le contrôle des pompes, vannes et chauffeurs.il peut contrôler le débit de pétrole brut ou de produits raffinés par les pipelines en utilisant les vannes appropriéesIl peut également réguler la température des éléments chauffants dans les colonnes de distillation ou les réacteurs en envoyant des signaux aux systèmes de commande de chauffage,aide à maintenir les conditions précises requises pour les différents procédés chimiques.
• Lignes de production automatisées: Dans les usines de fabrication comme les usines automobiles ou les usines d'électronique, il peut être utilisé pour contrôler des bras robotiques, des bandes transporteuses et d'autres équipements automatisés.Il peut envoyer des signaux aux bras robotiques pour effectuer des tâches d'assemblage spécifiques, par exemple en ramassant des composants et en les plaçant dans les bonnes positions sur un produit.Il peut également contrôler la vitesse et la direction des bandes de transport pour assurer le flux en douceur des matériaux le long de la ligne de production, améliorant l'efficacité globale de la production et la qualité des produits.

Intégration des énergies renouvelables

• Contrôle des éoliennes (dans les systèmes hybrides): Dans certaines installations de production d'énergie hybride qui combinent l'énergie éolienne avec d'autres sources comme les turbines à gaz,le DS3800HLOC peut faire partie du système de commande qui gère l'interaction entre différentes sources d'énergieIl peut aider à ajuster le fonctionnement de l'éolienne en fonction de sa disponibilité et de sa production.il peut indiquer à la turbine à gaz qu'elle doit augmenter sa puissance pour répondre à la demande globale d'énergie du réseau ou de l'installation localeIl peut également être impliqué dans la coordination de la connexion et de la déconnexion de l'éolienne du réseau pour assurer une alimentation stable et protéger l'équipement électrique.

Aérospatiale et aéronautique (en phase d'essais au sol)

• Lieux d'essai du moteur: Dans l'aérospatiale, lors des essais au sol des moteurs d'avions (moteurs à réaction et turbopropulseurs), le DS3800HLOC peut être utilisé dans les systèmes de commande du banc d'essai.Il aide à simuler diverses conditions de vol en contrôlant les paramètres du moteur comme le débit de carburant., les réglages de poussée et les positions des buses d'échappement.s'assurer qu'ils satisfont aux exigences strictes en matière de sécurité et de performances du secteur de l'aviation.

Personnalisation: DS3800HLOC

• La logique programmable: La logique interne de la carte peut souvent être personnalisée dans une certaine mesure grâce à la programmation logicielle.Les ingénieurs peuvent configurer les algorithmes et fonctions spécifiques qui régissent la façon dont les signaux logiques d'entrée sont traités et traduits en signaux de sortiePar exemple, dans une application d'une turbine à gaz, en fonction des objectifs spécifiques de conception et de performance d'un modèle de turbine particulier,la logique de contrôle des ouvertures de soupape à carburant en fonction de différentes conditions de fonctionnement (telles que les exigences de charge variables)Le comportement du DS3800HLOC peut ainsi être adapté pour optimiser le fonctionnement de l'équipement qu'il contrôle.
• Adaptation du protocole de communication: Dans certains cas, les protocoles de communication utilisés par la carte pour interagir avec d'autres composants du système Mark IV ou des dispositifs externes peuvent être personnalisés.Cela pourrait impliquer de modifier la façon dont les données sont envoyées et reçues, peut-être pour s'intégrer à un nouveau type de capteur ou d'actionneur qui a une norme de communication légèrement différente.si une installation passe à une nouvelle génération de capteurs de température avec un format de communication en série différent, le DS3800HLOC peut éventuellement être ajusté pour pouvoir communiquer efficacement avec eux.

2. Personnalisation au niveau du matériel

• Configuration du canal de sortie: Les canaux de sortie physiques de la carte peuvent être personnalisés en termes de fonctionnalité et de capacité de charge.si une application industrielle particulière nécessite une sortie de courant plus élevée sur certains canaux pour entraîner directement des magnénoïdes ou des moteurs plus grands, des composants d'amplification de puissance supplémentaires peuvent être ajoutés à ces canaux spécifiques au cours du processus de fabrication ou de personnalisation.ils peuvent être désactivés ou réutilisés pour d'autres fonctions comme fournir des signaux de diagnostic ou être utilisés dans une configuration de sauvegarde redondante.
• Sélection et améliorations des composants: Selon les conditions environnementales et les exigences de performance de l'application, il peut y avoir des options pour personnaliser la sélection des composants électroniques sur la carte.dans un environnement à haute température comme une centrale électrique basée dans le désertDe même, si l'utilisateur souhaite une meilleure vitesse de traitement du signal ou une meilleure immunité au bruit, il peut choisir des composants dotés d'une tolérance à la température plus élevée pour remplacer les composants standard.des circuits intégrés ou des condensateurs améliorés avec des caractéristiques de performance améliorées peuvent être incorporés sur le DS3800HLOC.

3. Personnalisation de l'interface et du montage

• Types de connecteurs et emplacement: Le type de connecteurs utilisés sur la carte peut être personnalisé pour correspondre à l'infrastructure de câblage existante ou pour interagir plus facilement avec des dispositifs externes spécifiques.si une usine réaménage son système de commande et préfère un certain type de connecteurs industriels, le DS3800HLOC peut être fabriqué avec ces connecteurs au lieu des connecteurs standard.le placement des connecteurs sur la carte peut être ajusté pour mieux s'adapter à l'espace disponible dans l'armoire de commande ou pour simplifier la disposition du câblage pour une maintenance et une installation plus faciles.
• Options de montage: La conception physique de montage de la carte peut également être personnalisée. Elle peut être modifiée pour s'adapter à un type spécifique de rack ou de boîtier utilisé dans un cadre industriel particulier.Cela pourrait impliquer de changer la taille, forme, ou des trous de montage sur la carte pour assurer un ajustement correct et sûr dans le boîtier de l'équipement, ce qui facilite l'installation et le retrait de la carte par les techniciens au besoin.

4. Personnalisation pour la redondance et la sauvegarde

• Conception de systèmes redondants: Dans les applications critiques telles que la production d'électricité, où la fiabilité du système est de la plus haute importance, le DS3800HLOC peut être personnalisé pour faire partie d'une configuration de système redondante ou de sauvegarde.Cela pourrait impliquer de dupliquer certaines fonctions clés ou d'avoir des cartes supplémentaires en mode veille qui peuvent rapidement prendre le relais en cas de panne de la carte principale. The logic for switching between the primary and backup boards and how they communicate and synchronize with each other can be customized to meet the specific requirements of the application and ensure seamless operation without interrupting the overall industrial process.

Assistance et services:DS3800HLOC

Notre équipe de support technique de produit est disponible pour vous aider avec toutes les questions ou problèmes que vous pourriez avoir.

• Assistance technique 24/7 par téléphone ou par courriel
• Assistance sur place pour des questions complexes
• Assistance technique à distance pour les problèmes liés au logiciel
• Mises à jour et correctifs logiciels réguliers
• Base de connaissances en ligne et forum communautaire

Nous sommes fiers de fournir un excellent service à la clientèle et de nous assurer que nos produits fonctionnent sans heurts pour nos clients.N'hésitez pas à contacter notre équipe de support technique..
