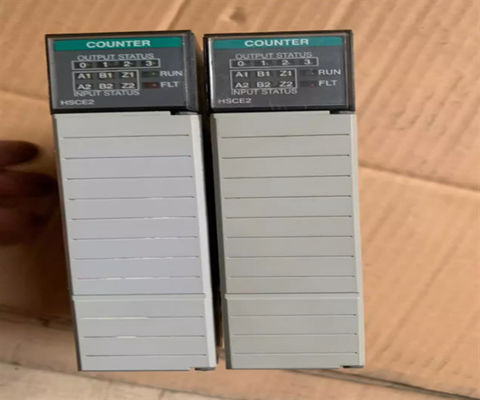

Système SLC Allen-Bradley 1746-HSCE2 1746, module de compteur à grande vitesse multicanal

Description de l'établissement de formation de la classe 1746-HSCE2

L'Allen-Bradley 1746-HSCE est un compteur à grande vitesse de la famille de produits SLC 500.Il peut être installé localement, le long du processeur SLC500, ou à distance le long d'un adaptateur de communication SLC500.

Le 1746-HSCE est utilisé pour les exigences de comptage bidirectionnel, la détection de mouvement, la totalité et d'autres applications qui nécessitent le traitement d'entrées discrètes à grande vitesse.Ce module est généralement utilisé dans les applications d'automatisation d'usine.Ce module de compteur à grande vitesse peut être configuré pour fonctionner dans différents modes tels que le mode Range, le mode Rate et le mode Sequencer.

Le 1746-HSCE est équipé d'entrées A, B et Z avec une tension d'entrée nominale de 5 VDC pour le câblage différentiel et de 0 à 5 VDC pour le câblage à extrémité unique.Il accepte une largeur d'impulsion minimale de 10 μs de durée avec une séparation d'impulsion de 4.5 μs. Les fréquences d'entrée acceptées de ces ensembles d'entrées dépendent du mode configuré du module. Lorsqu'il fonctionne en mode séquenceur, la fréquence d'entrée maximale compatible est de 50 kHz et de 32,767 kHz lorsqu'il fonctionne en mode Range RateEn outre, le 1746-HSCE dispose d'une entrée de commutateur limite avec une plage de tension de l'état activé de 3,8 à 5,4 VDC, 9,4 à 16,5 VDC et 16,5 à 30 VDC @ 5 VDC, 12 VDC et 24 VDC, respectivement.

Le 1746-HSCE dispose également de quatre sorties de collecteur ouvertes qui fonctionnent à des niveaux de tension de 4,5 à 10 V dc et (commutateur 2 allumé) et de 10 à 30 V dc (commutateur 2 éteint) avec des courant nominaux à l'état allumé de 16 mA à 4.5 V dc 40 mA à 10 V dc et 40 mA à 10 V dc 125 mA à 30 V dc.

Pour le dépannage et le diagnostic, il dispose de LED de diagnostic intégrées telles que les LED de défaut du processeur, le code de défaut, le code d'erreur.Il est destiné à être utilisé dans un environnement industriel et doit être installé dans un boîtier homologué par la NEMA..

L'Allen-Bradley 1746-HSCE est un module de compteur à grande vitesse. Ce module fait partie de la plate-forme SLC500 de contrôle logique programmable (PLC).B et Z compatibles avec des tensions nominales de signal d'entrée différentielle 5VDC et d'entrée à extrémité unique 0-5VDC avec une fréquence d'entrée maximale de 50 kHzIl dispose également d'une entrée de commutateur de limite et de quatre sorties de collecteur ouvertes.
