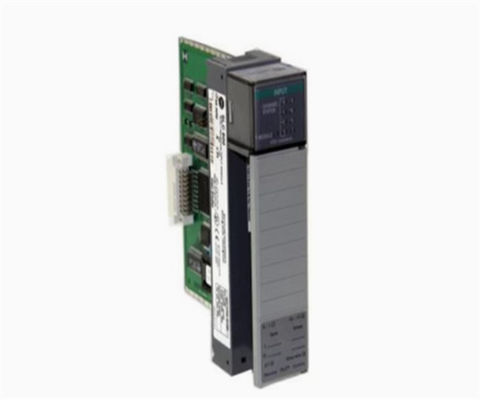

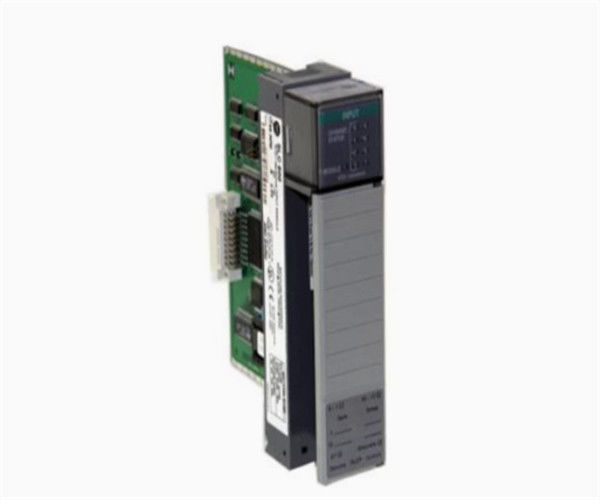

1746-NR8 -- Allen Bradley RTD/Résistance Module d'entrée analogique

Description du type 1746-NR8

Le 1746-NR8 est un détecteur de température de résistance (RTD) / module de résistance. Ce module accepte les signaux de résistance des capteurs RTD tels que Platinum (385) 100, 200, 500 et 1000; Platinum (3816) 100,200, 500 et 1000; cuivre (426) 10, nickel (618) 120, nickel (672) 120, et nickel-fer (518) 604 et des valeurs de résistance directe de 0 à 150 Ohms, de 0 à 500 Ohms, de 0 à 1000 Ohms et de 0 à 300 Ohms.

Ce module est utilisé exclusivement pour les systèmes SLC 500. Il peut être spécifiquement utilisé avec les deux (2) variantes de SLC 500 telles que le style matériel fixe et modulaire.Il occupe une seule fente de tout châssis utilisé et ne nécessite pas une alimentation externe à la place, ce module est alimenté par l'alimentation du plan arrière générée par l'alimentation du système.

Ce module est principalement utilisé pour les applications de température, car les capteurs RTD sont spécifiquement utilisés pour mesurer les lectures de température.La capacité de résistance de ce module est applicable pour mesurer le déplacement ou le mouvement ou les dispositifs mécaniques.Généralement, il est utilisé pour mesurer la longueur du trajet, le mouvement reflété par la diminution et l'augmentation de la lecture de la résistance.

Ce module prend en charge les capteurs RTD 2-Wire, 3-Wire et 4-Wire. Pour un RTD 2-Wire, les fils recommandés sont le câble blindé Belden 9501 ou équivalent.utiliser le câble Belden 9533 ou Belden 83503Pour un RTD à 2 fils, évitez les longs câbles car cela réduit la précision de la mesure.l'effet ou les fils longs peuvent être minimisés en utilisant un câble de jauge inférieure tel qu'un câble AWG # 16 au lieu de AWG # 24.Les terminaux du bloc terminal amovible (RTB) sont conçus pour une seule connexion par câble.

L'état du canal peut être surveillé par l'indicateur LED tandis que le fonctionnement du module peut être surveillé par l'indicateur d'état LED.Ce module dispose d'un filtre numérique à faible débit et d'un filtre d'entrée programmableLe module de conversion analogique en numérique est la modulation sigma-delta.Son processus d'auto-étalonnage se produit à chaque fois que le module est alimenté qui est également programmable à un cycle spécifique de toutes les 5 minutesLes types de RTD présents sur le module 1746-NR8 sont le cuivre, le platine, le nickel-fer et le nickel.La consommation d'énergie du module 1746-NR8 est de 1La consommation d'énergie est de 0,5 W à 5 Volts CC et de 1,32 W à 24 Volts DC.Sa tension maximale en mode commun est de +/- 1 Volt, tandis que ses surcharges permanentes maximales sont de +/- 5 mA pour le courant et de +/- 5 Volts CC.La tension d'isolation du module 1746-NR8 est continue à 5 Volts CC entre les canaux et 500 Volts AC pendant 1 minute entre les entrées et le plan arrièreSa plage de température de fonctionnement est de 32 à 140 degrés Fahrenheit, sa plage de température de stockage est de -40 à 185 degrés Fahrenheit,et son humidité relative non condensante est de 5 à 95%.

L'Allen-Bradley 1746-NR8 est un module d'entrée analogique RTD/résistance SLC 500.Platine (3916)Il est également compatible pour les entrées directes des dispositifs de résistance. Ce module est compatible pour le style fixe et le style modulaire SLC 500.
