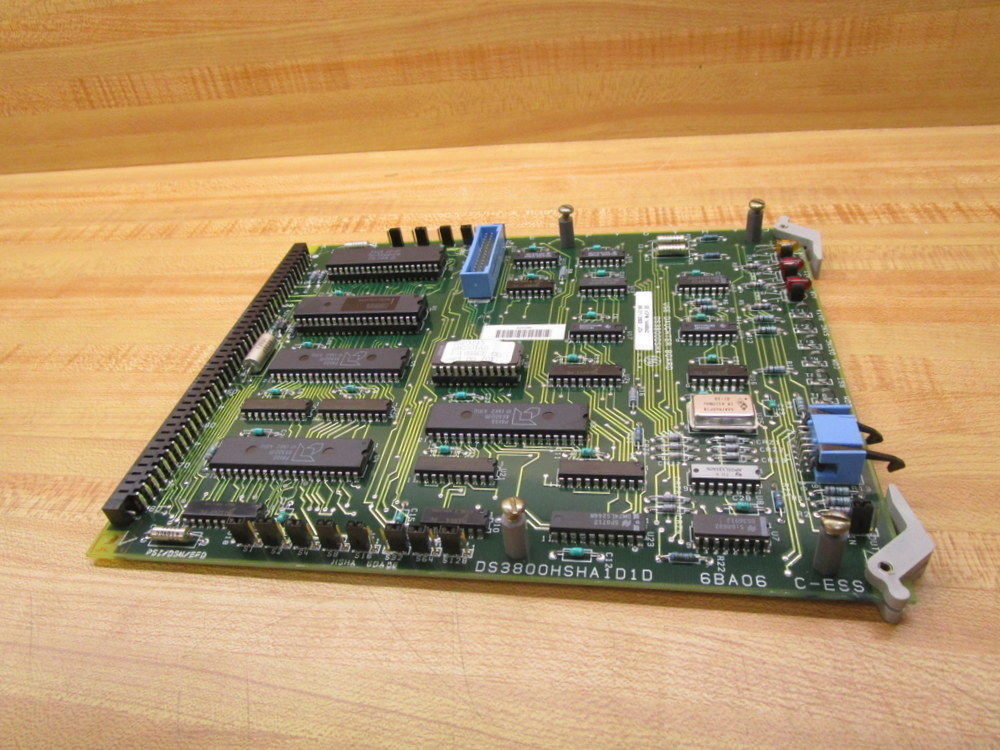

Panneau d'interface auxiliaire DS3800HSHA de General Electric

Description du produit : DS3800HSHA

• Dimensions et facteur de forme: Le DS3800HSHA a une conception physique relativement compacte et standardisée. Il mesure environ 175 mm de longueur, 115 mm de largeur et 40 mm de hauteur. Avec un poids d'environ 0,5 kg, il est suffisamment léger pour être facilement intégré dans des armoires de commande ou d'autres configurations d'équipements industriels. Sa taille et son poids le rendent pratique pour une installation dans différents environnements industriels tout en occupant un espace raisonnable dans l'ensemble du système.
• Boîtier et montage: Le module est généralement logé dans un boîtier avec un indice de protection IP20. Cela signifie qu'il offre une protection de base contre les objets solides de plus de 12 mm et n'offre aucune protection particulière contre la pénétration d'eau. Le boîtier est conçu pour résister aux conditions mécaniques et environnementales normales rencontrées en milieu industriel. Il possède des caractéristiques de montage qui lui permettent d'être solidement fixé aux rails DIN standard ou à d'autres structures de montage dans des panneaux de commande ou des racks d'équipement, garantissant ainsi la stabilité pendant le fonctionnement et la facilité d'installation et de retrait à des fins de maintenance ou de remplacement.

Capacités du signal d'entrée

• Types et plages d'entrées analogiques: Le DS3800HSHA est équipé de 8 canaux d'entrée pouvant gérer à la fois les signaux de tension et de courant. Pour les entrées de tension, il prend en charge une plage de 0 à 10 V ainsi que ±10 V, ce qui lui permet de s'interfacer avec une grande variété de capteurs basés sur la tension couramment utilisés dans les applications industrielles. En ce qui concerne les entrées de courant, il peut accepter des signaux compris entre 0 et 20 mA et 4 et 20 mA. Ces plages de courant standard sont largement utilisées par des capteurs tels que des débitmètres, des capteurs de pression avec sortie de courant et de nombreux autres types de transducteurs, ce qui rend le module très polyvalent en termes de types de capteurs auxquels il peut se connecter.
• Taux d'échantillonnage et synchronisation: Chacun des 8 canaux du module a un taux d'échantillonnage maximum impressionnant de 100 kHz. Ce taux d'échantillonnage élevé permet de capturer des signaux analogiques changeant rapidement avec une grande précision, permettant une analyse détaillée et une représentation précise du comportement dynamique des paramètres surveillés. De plus, il prend en charge l'échantillonnage synchrone multicanal, ce qui est essentiel dans les applications où la synchronisation relative et la corrélation entre différents signaux doivent être maintenues avec précision. Par exemple, lors de la surveillance des paramètres électriques et mécaniques d'une machine industrielle complexe, l'échantillonnage synchrone garantit que les données collectées par différents capteurs au même instant peuvent être correctement analysées ensemble pour comprendre le comportement global du système.
• Résolution et précision: Le module dispose d'une résolution de 16 bits pour la conversion analogique-numérique. Cette haute résolution signifie qu'il peut distinguer de très petits changements dans les signaux analogiques d'entrée, fournissant ainsi une représentation numérique détaillée et précise des quantités mesurées. En termes de précision, il offre une précision à pleine échelle de ±0,1 %, ce qui est assez élevé et garantit que les valeurs numériques obtenues à partir de la conversion correspondent étroitement aux valeurs d'entrée analogiques réelles. De plus, il présente une spécification de dérive de température de ±0,005 %/°C, ce qui signifie que même en cas de variations de température ambiante, le module peut maintenir des performances relativement stables et précises dans la plage de température spécifiée.

Fonctionnalités d'isolation et de protection

• Technologie d'isolation: L'un des aspects significatifs du DS3800HSHA est son utilisation de l'isolation optoélectronique entre les canaux d'entrée et le reste du système. Cette isolation offre un haut niveau de séparation électrique, avec une tension d'isolation allant jusqu'à 2 500 Vrms. En séparant physiquement le côté entrée de l'électronique interne du module et du système auquel il est connecté, il empêche efficacement les interférences électriques, le bruit et les dommages potentiels dus aux pointes de haute tension ou aux boucles de terre qui pourraient être présentes dans l'environnement industriel. Cette isolation contribue à maintenir l'intégrité des signaux d'entrée et la fiabilité globale du système de contrôle.

Interface de communication

• Prise en charge du protocole: Le module prend en charge plusieurs protocoles de communication, notamment ProfiBus-DP, DeviceNet et Modbus. Il s'agit de protocoles de communication industriels largement utilisés et bien établis qui permettent une intégration transparente avec une vaste gamme d'autres appareils, contrôleurs et systèmes de l'écosystème d'automatisation industrielle. La capacité de communiquer via ces différents protocoles offre une flexibilité dans la connexion du DS3800HSHA aux systèmes de contrôle existants, qu'ils soient basés sur le protocole préféré d'un fournisseur particulier ou qu'ils doivent s'interfacer avec une gamme diversifiée d'équipements de différents fabricants.
• Vitesse de communication: Il peut atteindre un taux de transmission de communication relativement élevé allant jusqu'à 12 Mbps, en fonction du protocole spécifique et de la configuration du réseau connecté. Cette vitesse de communication rapide permet un transfert rapide et efficace des données analogiques acquises du module vers le système de contrôle central ou d'autres appareils connectés, permettant des actions de surveillance et de contrôle en temps réel basées sur les dernières lectures des capteurs.

Environnement d'exploitation et exigences d'alimentation

• Tolérance à la température et à l'humidité: Le DS3800HSHA est conçu pour fonctionner dans une large plage de températures, de -20°C à +70°C. Cette large tolérance de température lui permet de fonctionner de manière fiable dans divers environnements industriels, depuis les environnements froids comme les installations de production d'électricité extérieures dans les régions plus froides jusqu'aux zones de fabrication chaudes et humides où les processus industriels génèrent de la chaleur. Il peut également fonctionner dans des environnements avec une humidité relative allant de 5 % à 95 % (sans condensation), garantissant que les niveaux normaux d'humidité de l'air n'affectent pas ses performances électriques ni n'endommagent ses composants internes.
• Alimentation: Le module nécessite une alimentation 24VDC avec une tolérance de ±10%. Ce niveau de tension industriel standard est couramment disponible dans la plupart des systèmes de contrôle industriels, ce qui facilite l'intégration du DS3800HSHA sans avoir besoin d'une conversion de puissance complexe ou de dispositions d'alimentation supplémentaires. La consommation électrique du module est relativement faible, avec une consommation électrique maximale de 5 W, ce qui permet de minimiser la génération de chaleur et contribue à son fonctionnement global économe en énergie.

Rôle dans les applications industrielles

• Production d'électricité: Dans l'industrie de la production d'électricité, le DS3800HSHA joue un rôle essentiel dans la surveillance de l'état des équipements critiques. Par exemple, il peut être utilisé pour collecter des signaux analogiques provenant de capteurs sur des générateurs, tels que des capteurs de tension et de courant pour surveiller la sortie électrique, ainsi que des capteurs de température sur les enroulements et roulements du générateur pour évaluer l'état thermique. En échantillonnant continuellement ces signaux à des fréquences élevées et avec une grande précision, il fournit des données précieuses au système de contrôle pour une détection précoce de problèmes potentiels tels qu'une surchauffe, des paramètres électriques anormaux ou une usure mécanique. Cela permet aux opérateurs de prendre des mesures de maintenance préventive et d’assurer le fonctionnement stable et fiable des unités de production d’électricité.
• Industrie chimique: Dans les processus de fabrication de produits chimiques, le module est utilisé pour surveiller des paramètres tels que la température, la pression et les débits dans les réacteurs, les réservoirs de stockage et les systèmes de tuyauterie. En se connectant à divers capteurs dans toute l’usine chimique, il acquiert les signaux analogiques nécessaires et les transmet au système de contrôle. Ces informations sont cruciales pour maintenir des conditions de processus optimales, garantir la sécurité des réactions chimiques et contrôler la qualité des produits finaux. Par exemple, une surveillance précise de la température et de la pression dans une cuve de réaction chimique peut aider à prévenir des réactions incontrôlées ou des situations de surpression susceptibles de conduire à des incidents dangereux.
• Industrie métallurgique: Dans le secteur de la métallurgie, le DS3800HSHA est utilisé pour surveiller le fonctionnement d'équipements tels que les fours à haute température et les laminoirs. Il peut recevoir des signaux analogiques provenant de capteurs de température à l'intérieur du four pour contrôler le processus de chauffage, ainsi que de capteurs de vitesse et de pression sur le laminoir pour garantir la mise en forme et la qualité appropriées des produits métalliques. L'acquisition précise et opportune de ces signaux permet un contrôle précis des processus métallurgiques, améliorant ainsi l'efficacité de la production et la qualité des produits.

Caractéristiques : DS3800HSHA

• Entrées analogiques de haute qualité:
  • Plages d'entrée polyvalentes: Le module offre une large gamme d'options d'entrée pour s'adapter à différents types de capteurs. Avec la capacité de gérer des entrées de tension de 0 à 10 V et ± 10 V, ainsi que des entrées de courant dans les plages de 0 à 20 mA et de 4 à 20 mA, il peut s'interfacer avec de nombreux capteurs industriels tels que des thermocouples, des détecteurs de température à résistance (RTD), capteurs de pression, débitmètres et bien d’autres. Cette polyvalence garantit qu'il peut être facilement intégré dans différentes applications dans plusieurs secteurs, quelles que soient les caractéristiques spécifiques de sortie du capteur.
  • Taux d'échantillonnage élevé: Chacun des 8 canaux d'entrée a un taux d'échantillonnage maximum de 100 kHz. Cette fréquence d'échantillonnage élevée permet la capture de signaux analogiques changeant rapidement avec une grande précision. Il permet une surveillance détaillée des processus dynamiques, tels que le comportement électrique transitoire d'un générateur électrique lors du démarrage ou les variations rapides de pression dans un réacteur chimique lors d'une réaction. Cet échantillonnage précis permet d'obtenir une compréhension globale du comportement du système et de détecter même des changements subtils dans les paramètres surveillés.
  • Échantillonnage synchrone: Le DS3800HSHA prend en charge l'échantillonnage synchrone multicanal. Cela signifie qu'il peut échantillonner simultanément les 8 canaux d'entrée exactement aux mêmes intervalles de temps. Dans les applications où la corrélation entre différents signaux est cruciale, comme pour analyser les interactions mécaniques et électriques dans une machine industrielle complexe ou pour comprendre la relation entre la température, la pression et le débit dans un système de processus, l'échantillonnage synchrone garantit un alignement précis des données. Cela permet une analyse plus précise et une meilleure prise de décision basée sur les données collectées.
  • Haute résolution et précision: Bénéficiant d'une résolution de 16 bits pour la conversion analogique-numérique, le module peut distinguer des variations très fines dans les signaux analogiques d'entrée. Cette haute résolution se traduit par une représentation numérique plus détaillée des quantités mesurées, offrant une plus grande précision dans la surveillance. Associé à une précision pleine échelle de ±0,1 % et une dérive de température de seulement ±0,005 %/°C, il garantit que les valeurs numériques correspondent étroitement aux entrées analogiques réelles dans une large gamme de conditions de fonctionnement. Ce niveau de précision est essentiel pour les applications où un contrôle précis et une surveillance fiable sont requis, comme dans les processus critiques de production d'énergie ou de fabrication de produits chimiques.

• Fonctionnalités d'isolation et de protection

• Isolation robuste:
  • Isolation optoélectronique: Le module utilise une isolation optoélectronique entre les canaux d'entrée et le reste du système. Cette technique d'isolation offre un haut niveau de séparation électrique, avec une tension d'isolation allant jusqu'à 2 500 Vrms. En créant cette barrière physique, il bloque efficacement les interférences électriques, le bruit et les dommages potentiels causés par les pointes de haute tension ou les boucles de terre courantes dans les environnements industriels. Par exemple, dans une usine comportant de nombreux gros moteurs et équipements électriques générant des interférences électromagnétiques, l'isolation optoélectronique garantit que les signaux analogiques reçus par le DS3800HSHA restent propres et intacts, préservant ainsi l'intégrité des données envoyées au système de contrôle.
  • Protection améliorée du système: L'isolation protège non seulement le module lui-même mais protège également l'ensemble du système de contrôle. En empêchant les problèmes électriques du côté entrée de se propager à d’autres composants, cela réduit le risque de pannes à l’échelle du système. Ceci est particulièrement important dans les applications industrielles où un seul défaut électrique peut avoir des effets en cascade sur plusieurs processus ou équipements, entraînant potentiellement des temps d'arrêt coûteux et des risques pour la sécurité.

• Fonctionnalités de communication

• Prise en charge multiprotocole:
  • Protocoles standards de l’industrie: Le DS3800HSHA prend en charge plusieurs protocoles de communication industriels largement utilisés, notamment ProfiBus-DP, DeviceNet et Modbus. Cette large prise en charge de protocoles permet une intégration transparente avec une large gamme de systèmes de contrôle industriels existants, qu'ils soient basés sur des plates-formes de différents fournisseurs ou qu'ils suivent des normes industrielles spécifiques. Par exemple, il peut communiquer avec des contrôleurs logiques programmables (PLC), des systèmes de contrôle de surveillance et d'acquisition de données (SCADA) ou d'autres dispositifs intelligents qui utilisent ces protocoles, facilitant ainsi l'échange de données et l'interopérabilité au sein de l'écosystème d'automatisation industrielle.
  • Vitesse de communication élevée: Avec un taux de transmission de communication maximum allant jusqu'à 12 Mbps, selon le protocole spécifique utilisé, le module assure un transfert rapide et efficace des données analogiques acquises vers le système de contrôle central ou d'autres appareils connectés. Cette vitesse de communication rapide permet une surveillance en temps réel et permet des actions de contrôle rapides basées sur les dernières lectures des capteurs. Dans les applications où une réponse immédiate est critique, comme dans le contrôle du réseau électrique ou les systèmes d'arrêt d'urgence dans les installations industrielles, la capacité de communication à haut débit du DS3800HSHA est inestimable.

• Caractéristiques d'adaptabilité environnementale

• Large plage de température et d'humidité:
  • Tolérance de température: Le module est conçu pour fonctionner dans une plage de température de -20°C à +70°C. Cette large tolérance de température lui permet de fonctionner de manière fiable dans une variété de contextes industriels, depuis les environnements extérieurs froids comme les centrales électriques dans les régions glaciales jusqu'aux zones de fabrication chaudes et humides où les processus industriels génèrent une chaleur importante. Qu'il soit installé dans une installation d'exploration pétrolière dans l'Arctique ou dans une usine chimique tropicale, le DS3800HSHA peut maintenir ses performances et continuer à acquérir et transmettre avec précision des signaux analogiques.
  • Tolérance à l'humidité: Il peut fonctionner dans des environnements avec une humidité relative allant de 5% à 95% (sans condensation). Cette tolérance à l'humidité garantit que les niveaux normaux d'humidité dans l'air n'affectent pas ses performances électriques ni n'endommagent ses composants internes. Dans les environnements industriels où les variations de vapeur d'eau ou d'humidité sont courantes en raison de processus tels que la génération de vapeur ou le stockage de matériaux à l'air libre, la capacité du module à résister à ces conditions en fait un choix robuste pour une utilisation à long terme.

• Caractéristiques de puissance et d’efficacité énergétique

• Exigence d'alimentation standard:
  • Entrée d'alimentation 24 V CC: Le DS3800HSHA fonctionne sur une alimentation 24 V CC avec une tolérance de ±10 %. Il s'agit d'un niveau de tension courant et largement disponible dans les systèmes de contrôle industriels, ce qui facilite l'intégration du module dans les configurations existantes sans avoir besoin d'une conversion de puissance complexe ou de dispositions d'alimentation supplémentaires. L'utilisation d'une alimentation standard simplifie l'installation et réduit le risque de problèmes de compatibilité avec d'autres composants du système.
  • Faible consommation d'énergie: Avec une consommation électrique maximale de seulement 5 W, le module est économe en énergie. Cette faible consommation d'énergie contribue non seulement à réduire les coûts énergétiques globaux, mais minimise également la génération de chaleur au sein du module lui-même. En générant moins de chaleur, il peut fonctionner de manière plus stable dans sa plage de température spécifiée et réduit le besoin de mesures de refroidissement supplémentaires, contribuant ainsi à sa fiabilité et à sa facilité d'intégration dans divers environnements industriels.

• Fonctionnalités de diagnostic et de surveillance

• Auto-surveillance et rapport d'erreurs:
  • Diagnostic interne: Le module est équipé de capacités de diagnostic internes qui surveillent en permanence sa propre santé et ses performances. Il peut détecter des problèmes tels que des niveaux de signal d'entrée anormaux, des erreurs de communication ou des dysfonctionnements de composants au sein du module lui-même. Cette autosurveillance proactive permet une identification précoce des problèmes potentiels, permettant au personnel de maintenance de prendre des mesures correctives avant qu'ils ne s'aggravent et ne provoquent des pannes du système.
  • Rapport d'erreur: Lorsqu'une erreur est détectée, le DS3800HSHA peut générer des rapports d'erreur qui fournissent des informations détaillées sur la nature du problème. Ces rapports peuvent être communiqués au système de contrôle central ou affichés sur un appareil de surveillance connecté, permettant aux techniciens d'identifier rapidement la cause première du problème. Par exemple, si une connexion de capteur est défectueuse ou si un signal d'entrée dépasse sa plage attendue, le rapport d'erreur indiquera quel canal est affecté et les conditions spécifiques qui ont conduit à l'erreur, facilitant ainsi un dépannage et une réparation efficaces.

Paramètres techniques : DS3800HSHA

Applications : DS3800HSHA

• Centrales thermiques:
  • Surveillance du générateur: Dans les centrales thermiques au charbon, au gaz ou au fioul, le DS3800HSHA est crucial pour surveiller l'état des générateurs. Il peut être connecté à des capteurs de tension sur les bornes du générateur pour mesurer avec précision la tension de sortie. Le taux d'échantillonnage élevé et la précision du module permettent un suivi en temps réel des fluctuations de tension pendant le fonctionnement normal et dans différentes conditions de charge. De plus, il peut s'interfacer avec des capteurs de courant pour surveiller le courant électrique circulant dans les enroulements du générateur. En analysant simultanément ces signaux de tension et de courant (grâce à sa fonction d'échantillonnage synchrone), les opérateurs peuvent évaluer les performances du générateur, détecter tout comportement électrique anormal tel que des courts-circuits ou des déséquilibres et prendre des actions de maintenance préventive.
  • Surveillance de la température et des vibrations: Le module est également utilisé pour recueillir des données de température provenant de diverses parties critiques du générateur, comme les enroulements et les roulements du stator. Des capteurs de température dotés de sorties de tension ou de courant appropriées peuvent être connectés aux canaux d'entrée du DS3800HSHA. En combinaison avec des capteurs de vibrations (si leurs signaux sont convertis en formats analogiques compatibles), il contribue à une surveillance complète de l'état. Par exemple, si la température des enroulements du stator commence à dépasser les niveaux normaux ou si des vibrations anormales sont détectées, cela peut indiquer des problèmes tels qu'une dégradation de l'isolation ou un désalignement mécanique. Les données détaillées fournies par le module permettent aux exploitants d'usine de planifier la maintenance rapidement et d'éviter des pannes coûteuses.
  • Surveillance des chaudières et des turbines: Dans les centrales thermiques, le DS3800HSHA peut surveiller les paramètres liés aux chaudières et aux turbines. Pour les chaudières, il peut acquérir des signaux provenant de capteurs de pression (mesurant la pression de la vapeur), de débitmètres (surveillant les débits d'eau et de vapeur) et de capteurs de température (vérifiant la température de la chambre de combustion ou des surfaces de l'échangeur de chaleur). Dans les turbines, il peut se connecter à des capteurs qui mesurent la pression et la température de la vapeur à l'entrée et à la sortie, ainsi qu'à des capteurs de vitesse d'arbre et de vibrations. Ces informations sont essentielles pour optimiser le fonctionnement des systèmes de chaudières et de turbines, garantissant une production d’électricité efficace et un fonctionnement sûr.
• Production d'énergie renouvelable:
  • Parcs éoliens: Dans les générateurs d'éoliennes, le module est utilisé pour collecter des signaux analogiques provenant de divers capteurs. Il peut recevoir des signaux de tension et de courant provenant de la sortie électrique du générateur pour surveiller les niveaux de production d'énergie. De plus, il peut se connecter à des capteurs de vitesse du vent (qui peuvent avoir une sortie analogique liée à la vitesse du vent), à des capteurs de pas de pale et à des capteurs de vibrations sur la structure de la turbine. En capturant avec précision ces signaux, les opérateurs peuvent optimiser les performances de l'éolienne en fonction des conditions de vent, détecter précocement tout problème mécanique ou électrique et garantir une puissance de sortie maximale tout en préservant l'intégrité structurelle de l'éolienne.
  • Centrales solaires: Dans les centrales photovoltaïques (PV) et solaires concentrées (CSP), le DS3800HSHA est utilisé pour surveiller les paramètres liés aux panneaux solaires et aux systèmes de conversion de puissance. Pour les panneaux photovoltaïques, il peut recueillir des données provenant de capteurs de température placés sur les panneaux (car la température affecte leur efficacité) et de capteurs d'irradiation qui mesurent l'intensité de la lumière solaire tombant sur les panneaux. Dans les systèmes de conversion de puissance tels que les onduleurs, il peut surveiller les tensions et les courants d’entrée et de sortie. Ces informations aident à maximiser l’efficacité de la production d’électricité de la centrale solaire et à identifier tout problème de performance ou dysfonctionnement des panneaux ou des onduleurs.

Fabrication industrielle

• Industrie chimique:
  • Surveillance du réacteur: Dans les processus de fabrication chimique, le DS3800HSHA joue un rôle crucial dans la surveillance des réacteurs chimiques. Il peut se connecter à des capteurs de température à l’intérieur du réacteur pour garantir que la température de réaction reste dans la plage spécifiée pour des réactions chimiques optimales et pour éviter les réactions incontrôlées. Des capteurs de pression à l'intérieur du réacteur peuvent également être interfacés avec le module pour surveiller la pression interne, et des débitmètres peuvent être utilisés pour mesurer les débits de réactifs et de produits entrant et sortant du réacteur. En acquérant avec précision ces signaux analogiques, les opérateurs peuvent contrôler avec précision les conditions de réaction, garantir la qualité des produits et améliorer la sécurité des processus.
  • Surveillance des réservoirs de stockage: Pour les réservoirs de stockage de produits chimiques, le module peut être utilisé pour surveiller des paramètres tels que le niveau de produits chimiques dans le réservoir (à l'aide de capteurs de niveau avec sorties analogiques), la température pour éviter tout effet indésirable dû aux changements de température sur les produits chimiques stockés et la pression dans cas de stockage sous pression. Ces informations facilitent la gestion des stocks, évitent le remplissage excessif ou insuffisant des réservoirs et garantissent l'intégrité du système de stockage.
  • Contrôle et optimisation des processus: Le DS3800HSHA est intégré au système global de contrôle de processus des usines chimiques pour surveiller en permanence divers paramètres de processus. En collectant des données provenant de plusieurs capteurs dans toute l'usine, il permet aux opérateurs d'optimiser les processus chimiques, d'ajuster les paramètres de réaction sur la base de données en temps réel et d'améliorer l'efficacité et le rendement globaux du processus de production.
• Fabrication automobile:
  • Essais et assemblage de moteurs: Lors de la fabrication du moteur, le module peut être utilisé pour mesurer divers paramètres dans les bancs d'essais moteurs. Il peut acquérir des signaux provenant de capteurs de température placés sur le bloc moteur, les culasses et les systèmes d'échappement pour surveiller le comportement thermique du moteur dans différentes conditions de fonctionnement. Des capteurs de pression dans le système d'injection de carburant, le collecteur d'admission et l'échappement peuvent également être connectés au DS3800HSHA pour évaluer les performances de ces composants. De plus, il peut surveiller la vitesse et le couple du moteur à l’aide de capteurs appropriés. Ces données sont utilisées pour garantir que les moteurs répondent aux normes de performances requises et pour identifier tout problème potentiel lors du processus d'assemblage.
  • Surveillance automatisée de la ligne de production: Dans les chaînes d'assemblage automobile, le DS3800HSHA peut être utilisé pour surveiller le fonctionnement de divers équipements automatisés. Par exemple, il peut s'interfacer avec des capteurs sur des bras robotiques pour mesurer les forces appliquées lors des tâches de manipulation de pièces ou d'assemblage. Il peut également se connecter à des capteurs qui surveillent la température et la pression des systèmes hydrauliques ou pneumatiques utilisés dans la chaîne de production. Ces informations permettent de maintenir le bon déroulement du processus d'assemblage, de détecter tout dysfonctionnement des équipements et de garantir la qualité des véhicules assemblés.

Industrie pétrolière et gazière

• Exploration et production en amont:
  • Surveillance des têtes de puits: Dans les puits de pétrole et de gaz, le DS3800HSHA est utilisé pour surveiller les paramètres de la tête de puits. Il peut se connecter à des capteurs de pression pour mesurer la pression du pétrole, du gaz et de l’eau s’écoulant du puits. Des capteurs de température peuvent également être interfacés avec le module pour surveiller la température des fluides produits. De plus, des débitmètres peuvent être utilisés pour mesurer les taux de production de pétrole et de gaz. Ces données sont cruciales pour optimiser la production, détecter tout changement anormal de pression ou de température pouvant indiquer des problèmes tels que des blocages ou des problèmes de réservoir, et garantir la sécurité des opérations de tête de puits.
  • Opérations de forage: Lors des activités de forage, le module peut être utilisé pour surveiller les paramètres liés à l'équipement de forage. Il peut acquérir des signaux provenant de capteurs qui mesurent le poids sur le trépan (un paramètre clé dans les performances de forage), le couple sur le train de tiges et la vitesse de rotation du trépan. En surveillant avec précision ces paramètres, les foreurs peuvent optimiser le processus de forage, éviter les pannes d'équipement et améliorer l'efficacité des opérations de forage.
• Opérations Midstream et Aval:
  • Surveillance des pipelines: Dans les pipelines de pétrole et de gaz, le DS3800HSHA est utilisé pour surveiller le flux de produits. Il peut se connecter aux débitmètres le long du pipeline pour mesurer les débits de pétrole et de gaz. De plus, il peut s'interfacer avec des capteurs de pression pour surveiller la pression dans le pipeline et des capteurs de température pour détecter tout changement de température anormal pouvant indiquer des problèmes tels que des fuites ou des blocages. Ces informations sont essentielles pour maintenir l’intégrité du réseau de pipelines, garantir un transport efficace des produits et permettre une réponse rapide en cas d’urgence.
  • Opérations de raffinerie: Dans les raffineries de pétrole, le module peut être utilisé pour surveiller divers paramètres de processus dans différentes unités telles que les colonnes de distillation, les craqueurs catalytiques et les échangeurs de chaleur. Il peut se connecter aux capteurs de température, aux capteurs de pression et aux débitmètres de ces unités pour garantir que les processus de raffinage fonctionnent selon les paramètres souhaités. Cela contribue à optimiser la production de produits raffinés, à garantir la qualité des produits et à maintenir la sécurité et l'efficacité des opérations de raffinage.

Automatisation des bâtiments et CVC

• Systèmes de chauffage, de ventilation et de climatisation (CVC):
  • Unités de traitement d'air: Dans les bâtiments commerciaux, les complexes de bureaux et les installations industrielles, le DS3800HSHA est utilisé pour surveiller et contrôler les systèmes CVC. Pour les centrales de traitement d'air, il peut se connecter à des capteurs de température pour mesurer la température de l'air entrant et sortant. Des capteurs d'humidité peuvent également être interfacés avec le module pour surveiller les niveaux d'humidité de l'air. De plus, il peut surveiller les débits d'eau glacée ou d'eau chaude utilisés à des fins de chauffage et de refroidissement en se connectant aux débitmètres appropriés. Sur la base de ces données, le système de contrôle CVC peut ajuster le fonctionnement des unités de traitement d'air pour maintenir des conditions intérieures confortables et optimiser la consommation d'énergie.
  • Systèmes à débit de réfrigérant variable (VRF): Dans les systèmes CVC modernes tels que les systèmes VRF, le DS3800HSHA peut surveiller des paramètres tels que la pression et la température du réfrigérant à différents points du système. Il peut également mesurer la consommation électrique du compresseur et d’autres composants. Ces informations aident à optimiser les performances du système VRF, à garantir un refroidissement et un chauffage efficaces et à détecter tout problème potentiel avec le circuit réfrigérant ou l'équipement.
• Gestion de l'énergie: Dans les systèmes d'automatisation du bâtiment, le DS3800HSHA peut être intégré pour surveiller la consommation d'énergie de divers systèmes électriques et mécaniques du bâtiment. Il peut se connecter à des compteurs d’énergie pour mesurer la consommation électrique de différentes zones ou équipements. De plus, il peut s'interfacer avec des capteurs qui surveillent l'utilisation d'autres sources d'énergie comme le gaz ou la vapeur. En collectant ces données, les systèmes de gestion de l'énergie peuvent analyser les modèles de consommation d'énergie, identifier les domaines d'économie d'énergie et mettre en œuvre des stratégies pour optimiser l'efficacité énergétique globale du bâtiment.

Personnalisation : DS3800HSHA

• Personnalisation du micrologiciel:
  • Personnalisation de l'algorithme de contrôle: En fonction des caractéristiques uniques de l'application et du processus industriel spécifique dans lequel il est intégré, le micrologiciel du DS3800HSHA peut être personnalisé pour mettre en œuvre des algorithmes de contrôle spécialisés. Par exemple, dans une application d'éolienne, des algorithmes personnalisés peuvent être développés pour optimiser la production d'électricité en fonction de la relation entre la vitesse du vent, le pas des pales et la puissance du générateur. Le micrologiciel peut utiliser les entrées analogiques haute résolution du module pour calculer avec précision le réglage optimal du pas des pales en temps réel, en tenant compte de facteurs tels que la turbulence du vent et la courbe de puissance spécifique de l'éolienne.

• Détection des défauts et personnalisation du traitement: Le micrologiciel peut être configuré pour détecter et répondre à des défauts spécifiques de manière personnalisée. Différentes applications peuvent avoir des modes de défaillance distincts ou des composants plus sujets aux problèmes. Dans une centrale solaire, où les performances des panneaux solaires peuvent être affectées par des facteurs tels que l'ombrage, l'accumulation de poussière ou les variations de température, le micrologiciel peut être programmé pour surveiller de près les signaux des capteurs d'irradiation et des capteurs de température connectés au DS3800HSHA. Si une baisse soudaine de la puissance de sortie est détectée en raison de l'ombrage, le micrologiciel peut déclencher des actions spécifiques telles qu'alerter l'équipe de maintenance avec des informations de localisation détaillées et suggérer d'éventuelles mesures correctives comme tailler la végétation à proximité ou ajuster l'orientation du panneau.

• Personnalisation du protocole de communication: Pour s'intégrer aux systèmes de contrôle industriels existants qui peuvent utiliser différents protocoles de communication, le micrologiciel du DS3800HSHA peut être mis à jour pour prendre en charge des protocoles supplémentaires ou spécialisés. Dans une centrale électrique dotée de systèmes existants utilisant encore d'anciens protocoles de communication série pour certaines de ses fonctions de surveillance et de contrôle, le micrologiciel peut être modifié pour permettre un échange de données transparent avec ces systèmes.

• Personnalisation du traitement des données et des analyses: Le micrologiciel peut être personnalisé pour effectuer des tâches spécifiques de traitement de données et d'analyse pertinentes pour l'application. Dans un système ferroviaire, le micrologiciel peut analyser les données des compteurs d'essieux et des capteurs de vitesse (si leurs signaux analogiques sont traités par le DS3800HSHA) au fil du temps pour prédire l'usure potentielle des voies ou les besoins de maintenance. Il pourrait calculer la vitesse moyenne des trains traversant des sections spécifiques, détecter tout schéma d'accélération ou de décélération anormale et utiliser ces informations pour planifier les inspections des voies ou les activités de maintenance de manière plus proactive.

Personnalisation du matériel

• Personnalisation du conditionnement du signal d’entrée:
  • Amplification et réglage du décalage: En fonction des types de capteurs utilisés dans une application particulière, le conditionnement du signal d'entrée du DS3800HSHA peut être personnalisé. Certains capteurs peuvent produire des signaux analogiques très faibles qui nécessitent une amplification pour se situer dans la plage optimale pour la conversion analogique-numérique du module. Des circuits d'amplification personnalisés peuvent être ajoutés ou intégrés pour amplifier ces signaux faibles. De plus, des ajustements de décalage peuvent être effectués pour tenir compte de tout décalage CC dans les signaux du capteur, garantissant ainsi une numérisation précise. Par exemple, dans une application de mesure de précision où un capteur a une plage de tension de sortie très faible, proche du bruit de fond, une amplification personnalisée peut être configurée pour amener le signal à un niveau que le module peut gérer avec précision.
  • Personnalisation du filtrage: Les canaux d'entrée du module peuvent être personnalisés avec différentes options de filtrage pour supprimer les bruits indésirables ou les interférences spécifiques à l'environnement d'application. Dans un environnement industriel comportant de nombreuses machines électriques générant des interférences électromagnétiques, des filtres personnalisés peuvent être conçus pour cibler et éliminer des fréquences spécifiques de bruit susceptibles d'affecter la précision des signaux analogiques acquis. Par exemple, en cas d'interférence importante sur les lignes électriques de 50 Hz ou 60 Hz, des filtres coupe-bande peuvent être ajoutés aux canaux d'entrée pour supprimer ces fréquences et améliorer la qualité du signal.
• Extension et adaptation des entrées/sorties (E/S):
  • Extension d'E/S numériques: En fonction de la complexité du processus industriel et de la nécessité de s'interfacer avec des appareils numériques supplémentaires, le DS3800HSHA peut être personnalisé avec une extension d'E/S numériques. Des canaux d'entrée et de sortie numériques supplémentaires peuvent être ajoutés au module, soit via des cartes d'extension externes, soit en intégrant des circuits supplémentaires. Cela permet un contrôle et une surveillance plus complets, tels que l'interfaçage avec des capteurs numériques, des relais ou des voyants lumineux qui font partie du système industriel global. Par exemple, dans un processus de fabrication où plusieurs indicateurs d'état numériques et interrupteurs d'arrêt d'urgence doivent être surveillés et contrôlés, une extension d'E/S numériques peut être mise en œuvre pour connecter ces appareils au module.
  • Personnalisation de la sortie analogique: Dans certaines applications, disposer de capacités de sortie analogique en plus des entrées analogiques existantes peut être bénéfique. Des canaux de sortie analogiques personnalisés peuvent être ajoutés au DS3800HSHA pour générer des signaux de commande pour les actionneurs ou d'autres appareils qui dépendent d'une entrée analogique pour leur fonctionnement. Par exemple, dans un système de contrôle de processus où le module est utilisé pour surveiller la température et la pression, et sur la base de ces lectures, il doit contrôler la position d'une vanne (ce qui peut nécessiter un signal analogique de tension ou de courant), des canaux de sortie analogiques personnalisés peut être configuré pour fournir les signaux de commande appropriés.
• Personnalisation de l'entrée de puissance: Dans les environnements industriels avec des configurations d'alimentation non standard, la puissance absorbée du DS3800HSHA peut être adaptée. Par exemple, dans une plate-forme pétrolière offshore où l'alimentation électrique est soumise à d'importantes fluctuations de tension et à des distorsions harmoniques dues à l'infrastructure électrique complexe, des modules de conditionnement d'énergie personnalisés tels que des convertisseurs DC-DC ou des régulateurs de tension avancés peuvent être ajoutés au module. Ceux-ci garantissent que le module reçoit une alimentation stable et appropriée, le protégeant des surtensions et maintenant son fonctionnement fiable.

Personnalisation basée sur les exigences environnementales

• Personnalisation du boîtier et de la protection:
  • Adaptation aux environnements difficiles: Dans les environnements industriels particulièrement difficiles, tels que ceux présentant des niveaux élevés de poussière, d'humidité, de températures extrêmes ou d'exposition à des produits chimiques, le boîtier physique du DS3800HSHA peut être personnalisé. Dans une centrale électrique située dans le désert, où les tempêtes de poussière sont fréquentes, le boîtier peut être conçu avec des fonctionnalités anti-poussière améliorées, telles que des filtres à air et des joints, pour maintenir la propreté des composants internes du module. Des revêtements spéciaux peuvent être appliqués pour protéger le module des effets abrasifs des particules de poussière.

• Personnalisation de la gestion thermique: En fonction des conditions de température ambiante du milieu industriel, des solutions de gestion thermique personnalisées peuvent être intégrées. Dans une installation située dans un climat chaud où le module peut être exposé à des températures élevées pendant des périodes prolongées, des dissipateurs de chaleur supplémentaires, des ventilateurs de refroidissement ou même des systèmes de refroidissement liquide (le cas échéant) peuvent être intégrés dans le boîtier pour maintenir l'appareil dans son état optimal. plage de température de fonctionnement.

Personnalisation pour les normes et réglementations spécifiques de l’industrie

• Personnalisation de la conformité:
  • Exigences des centrales nucléaires: Dans les centrales nucléaires, qui ont des normes de sécurité et réglementaires extrêmement strictes, le DS3800HSHA peut être personnalisé pour répondre à ces demandes spécifiques. Cela peut impliquer l'utilisation de matériaux et de composants durcis aux radiations, la soumission de processus de tests et de certification spécialisés pour garantir la fiabilité dans des conditions nucléaires, et la mise en œuvre de fonctionnalités redondantes ou de sécurité intégrée pour se conformer aux exigences de sécurité élevées de l'industrie.

• Normes aérospatiales et aéronautiques: Dans les applications aérospatiales, il existe des réglementations spécifiques concernant la tolérance aux vibrations, la compatibilité électromagnétique (CEM) et la fiabilité en raison de la nature critique des opérations aériennes. Le DS3800HSHA peut être personnalisé pour répondre à ces exigences. Par exemple, il faudra peut-être le modifier pour avoir des caractéristiques améliorées d’isolation des vibrations et une meilleure protection contre les interférences électromagnétiques afin de garantir un fonctionnement fiable pendant le vol.
