Panneau d'interface auxiliaire DS3800HVDB1K1G de General Electric pour le secteur industriel

Description du produit : DS3800HVDB1K1G

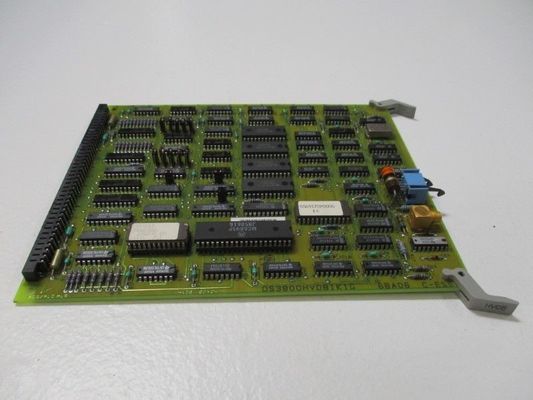

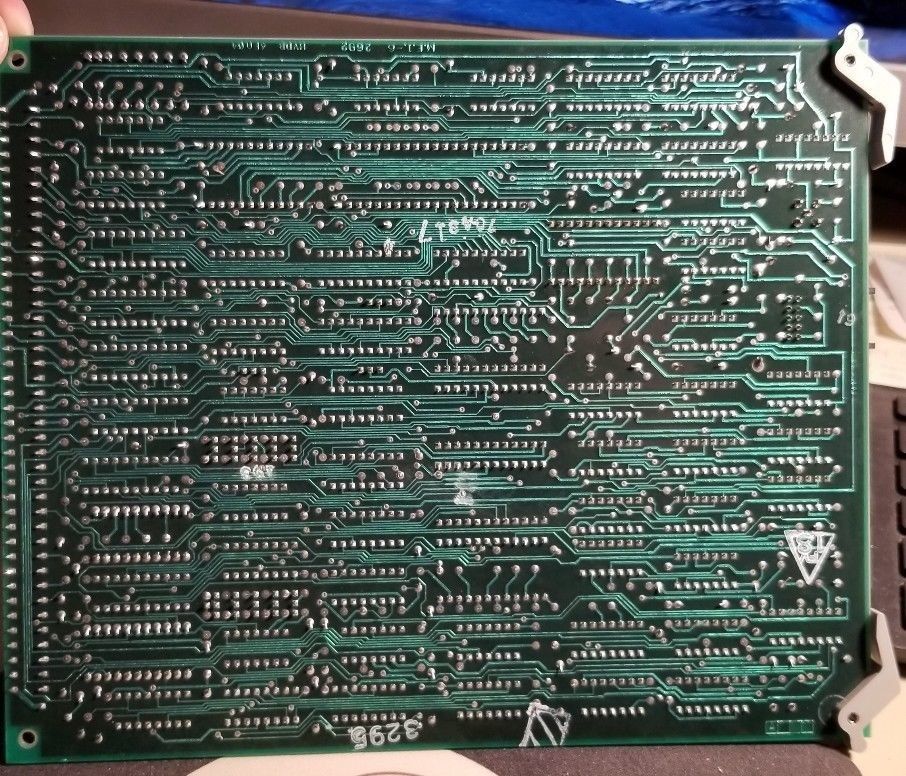

• Disposition générale: La carte a une disposition physique distincte conçue pour être pratique et intégrée dans des systèmes spécifiques. Une extrémité du DS3800HVDB1K1G comporte un connecteur modulaire, qui sert d'interface principale pour le connecter à d'autres composants du système plus grand. Cette conception modulaire permet une connexion facile et standardisée, garantissant un transfert de données fiable et une communication électrique avec les cartes ou appareils adjacents.

• Modules de mémoire: La carte est équipée de plusieurs modules de mémoire morte programmable effaçable électriquement (EEPROM). Ces EEPROM font partie intégrante des fonctionnalités de la carte car elles stockent le micrologiciel et d'autres codes qui régissent le traitement et le fonctionnement du pilote. Le micrologiciel stocké dans ces modules contient les instructions essentielles qui permettent à la carte d'exécuter ses fonctions spécifiques, telles que la génération des signaux vidéo appropriés, la gestion de la communication avec d'autres composants et la gestion de divers aspects du processus d'affichage ou de contrôle lié au système dans lequel elle est intégrée. dans.

Capacités fonctionnelles

• Mise à jour du code électronique: L'une des caractéristiques notables du DS3800HVDB1K1G est sa capacité à mettre à jour électroniquement le code des modules EEPROM. Cela signifie que les opérateurs ou les techniciens n'ont pas besoin de retirer physiquement les modules de la carte pour mettre à jour le micrologiciel ou apporter des modifications à la programmation. Au lieu de cela, via une interface électronique désignée ou un protocole de communication, le code peut être mis à jour à distance ou directement pendant que la carte reste installée dans le système. Cette commodité garantit que le dernier micrologiciel, qui peut inclure des corrections de bugs, des améliorations de performances ou de nouvelles fonctionnalités, peut être facilement intégré au fonctionnement de la carte. Il permet de maintenir le pilote à jour avec les exigences évolutives du système global et permet une intégration transparente avec toutes les mises à niveau de logiciels ou de systèmes qui se produisent au fil du temps.

Installation et entretien

• Facilité d'installation: La carte est spécialement conçue pour une installation rapide et simple dans un boîtier de variateur ou d'équipement pertinent. Les considérations de conception pour l'installation incluent des fonctionnalités telles que le connecteur modulaire et le levier de retenue, qui facilitent le positionnement correct de la carte et la maintiennent fermement en place. Cette simplicité d'installation réduit le temps et les efforts requis lors de la configuration, minimisant ainsi le risque d'erreurs et garantissant que le système peut être mis en ligne ou mis à jour rapidement.
• Gestion des modules: Lorsqu'il s'agit de maintenance ou de remplacement des modules EEPROM, le processus est conçu pour être relativement convivial. Pour retirer un module, même si aucun outil spécial n'est requis, un simple tournevis peut être utilisé pour retirer délicatement le module de son support. Pour l’installation, le processus est tout aussi simple. Le module nouveau ou de remplacement est simplement placé sur la prise et poussé doucement en place jusqu'à ce qu'il soit correctement installé. Cette facilité de manipulation des modules permet aux techniciens d'effectuer facilement des mises à niveau ou des remplacements selon les besoins, sans avoir recours à des procédures complexes ou à des équipements spécialisés.

Intégration du système et applications

• Contrôle industriel: Dans le domaine du contrôle industriel, le DS3800HVDB1K1G est un composant clé. Par exemple, dans une centrale électrique où fonctionnent des turbines à gaz, il fonctionne en conjonction avec d'autres éléments du système Speedtronic. Il peut aider à présenter des informations visuelles cruciales liées au fonctionnement de la turbine, telles que la surveillance en temps réel de paramètres tels que la vitesse, la température et la pression. Les signaux vidéo générés par le tableau peuvent être utilisés pour afficher ces informations sur des moniteurs situés dans la salle de contrôle, permettant aux opérateurs de prendre des décisions éclairées et de prendre les actions appropriées pour assurer le fonctionnement fluide et efficace de la turbine.
• Large gamme d'applications: Au-delà du contrôle industriel dans la production d'énergie, cette carte de pilote vidéo trouve son utilité dans de nombreux autres domaines. En tant qu'ordinateur monocarte MVME, il peut jouer un rôle essentiel dans l'automatisation. Dans une ligne de production automatisée, il peut être utilisé pour piloter des affichages indiquant l'état des robots, des capteurs et des actionneurs, permettant ainsi aux opérateurs de surveiller et de gérer efficacement le processus de production. Dans le secteur aérospatial, il pourrait être impliqué dans le contrôle des systèmes d'affichage pour la navigation et la communication à l'intérieur d'un avion, présentant des informations de vol critiques aux pilotes. Dans le domaine des équipements médicaux, il pourrait être utilisé pour piloter les interfaces d'affichage d'instruments tels que les tomodensitomètres et les appareils IRM, garantissant ainsi que les professionnels de la santé puissent visualiser clairement les images numérisées et les données de diagnostic pertinentes. De plus, dans les applications militaires, il peut faire partie de systèmes qui contrôlent les systèmes de conduite de tir et les équipements de communication, fournissant ainsi un retour visuel et une interface permettant aux opérateurs de gérer et d'exploiter ces systèmes complexes.

Réparation et garantie

• Services de réparation: Le DS3800HVDB1K1G peut être réparé par des techniciens professionnels. Des entreprises comme AX Control proposent des services de réparation avec des délais d’exécution variables. Par exemple, ils fournissent généralement un service de réparation standard qui prend environ 1 à 2 semaines. Cependant, pour les situations urgentes où les temps d'arrêt doivent être minimisés, ils peuvent également proposer des services de réparation accélérés avec un délai d'exécution de 48 à 72 heures. Au cours du processus de réparation, des rapports de réparation détaillés sont souvent générés, qui documentent les problèmes détectés et les actions prises pour les résoudre. De plus, une fois la réparation terminée, un certificat de garantie est généralement fourni pour donner au client une tranquillité d'esprit quant à la qualité du travail de réparation.
• Période de garantie: Généralement, les composants tels que les automates, les IHM et les cartes de commande de turbine de GE, y compris le DS3800HVDB1K1G, sont assortis d'une période de garantie. En règle générale, cette garantie dure environ 3 ans, bien que la durée spécifique puisse varier en fonction du vendeur ou des termes du contrat d'achat. La garantie offre aux clients l'assurance qu'en cas de défauts de fabrication ou de problèmes survenant dans le délai spécifié, la carte peut être réparée ou remplacée sans frais supplémentaires.

Caractéristiques : DS3800HVDB1K1G

• Intégration du module EEPROM:
  • Stockage du micrologiciel: La carte intègre plusieurs modules de mémoire morte programmable effaçable électriquement (EEPROM). Ces modules servent de référentiel crucial pour stocker le micrologiciel qui dicte le fonctionnement de la carte. Le micrologiciel contient un ensemble d'instructions et d'algorithmes qui permettent au DS3800HVDB1K1G d'exécuter ses fonctions spécifiques, telles que la génération de signaux vidéo précis, la gestion de la communication avec d'autres composants et la gestion des tâches liées à l'affichage. Cela permet de disposer d'une solution de stockage dédiée et fiable pour les logiciels essentiels qui pilotent les performances de la carte.
  • Mémoire non volatile: Les EEPROM sont non volatiles, ce qui signifie que le micrologiciel et les données stockés restent intacts même lorsque l'alimentation est coupée. Cette caractéristique est vitale dans les environnements industriels où des pannes de courant ou des arrêts peuvent survenir. Il garantit que la carte peut reprendre son fonctionnement normal sans avoir besoin de recharger le micrologiciel à partir d'une source externe à chaque fois que l'alimentation est rétablie, réduisant ainsi le temps de démarrage et maintenant la continuité du système.
• Capacité de mise à jour du code électronique:
  • Mises à jour à distance et sur place: L'une des fonctionnalités les plus remarquables est la possibilité de mettre à jour électroniquement le code dans les modules EEPROM. Cela permet aux opérateurs ou aux techniciens d'effectuer des mises à jour du micrologiciel sans retirer physiquement les modules de la carte. Cela peut être effectué à distance via une connexion réseau si le système est configuré pour une telle fonctionnalité ou directement pendant que la carte est installée dans l'équipement. Ce processus de mise à jour pratique permet une intégration transparente des dernières améliorations logicielles, corrections de bugs ou nouvelles fonctionnalités dans le fonctionnement de la carte. Par exemple, s'il y a des améliorations dans les algorithmes de traitement du signal vidéo ou des mises à jour de compatibilité avec d'autres composants du système, celles-ci peuvent être rapidement mises en œuvre sans temps d'arrêt important ni manipulation matérielle complexe.
  • Adaptabilité du système: La fonction de mise à jour électronique rend le DS3800HVDB1K1G hautement adaptable aux exigences système évolutives. À mesure que l'environnement technologique global évolue, comme les mises à niveau du système d'exploitation du dispositif hôte ou les changements dans les protocoles de communication utilisés dans le réseau industriel, la carte peut être facilement mise à jour pour rester compatible et continuer à fonctionner de manière optimale. Cela contribue à prolonger la durée de vie utile du conseil d’administration et garantit son intégration continue au sein du système plus large.

Caractéristiques de fiabilité et de durabilité

• Large tolérance de température: Le DS3800HVDB1K1G est conçu pour fonctionner dans une large plage de températures typique des environnements industriels. Il peut résister à des températures élevées et basses, garantissant des performances fiables, qu'il soit installé dans un environnement d'usine chaud ou dans une installation extérieure froide, comme dans des sous-stations électriques ou des plates-formes pétrolières. Cette tolérance de température permet d'éviter la dégradation des performances ou la défaillance de composants dues à des variations extrêmes de température, contribuant ainsi à la fiabilité globale de la carte.
• Résistance aux vibrations et aux chocs: Dans les environnements industriels où les équipements peuvent être soumis aux vibrations des machines ou aux chocs occasionnels, la carte est conçue pour être résiliente. Sa construction physique et le montage de ses composants sont susceptibles d'incorporer des fonctionnalités qui minimisent l'impact des vibrations et des chocs sur ses composants internes. Cette durabilité garantit qu'il peut maintenir sa fonctionnalité même dans des conditions de fonctionnement difficiles, réduisant ainsi le risque de temps d'arrêt dû à des dommages physiques.

• Redondance intégrée: Pour améliorer la fiabilité, la carte peut intégrer certaines fonctionnalités de redondance. Par exemple, il pourrait disposer d'entrées d'alimentation redondantes ou de composants de secours pour les fonctions critiques afin de garantir un fonctionnement continu en cas de panne d'un composant. Cette redondance permet de se prémunir contre les pannes ponctuelles et augmente la disponibilité globale du système qui s'appuie sur le DS3800HVDB1K1G.
• Détection et rapport d'erreurs: La carte est équipée de mécanismes de détection des erreurs et anomalies lors de son fonctionnement. Il peut surveiller divers aspects tels que l'intégrité du signal vidéo, l'état de la liaison de communication et l'état des composants internes. Si un problème est détecté, il peut générer des messages d'erreur ou des alertes qui peuvent être communiquées aux opérateurs ou au personnel de maintenance. Cette gestion proactive des erreurs permet une réponse rapide aux problèmes, minimisant l'impact sur le fonctionnement du système et facilitant les réparations ou les actions correctives en temps opportun.

Fonctionnalités d'intégration et de compatibilité du système

• Opération coordonnée: Faisant partie du système GE Speedtronic, le DS3800HVDB1K1G est conçu pour fonctionner en harmonie avec d'autres composants. Il peut échanger des données et des signaux avec d'autres cartes, contrôleurs et modules au sein de l'architecture Speedtronic pour garantir le fonctionnement transparent de l'ensemble du système. Par exemple, il peut recevoir des signaux d'entrée liés à l'état d'un équipement industriel (tels que les paramètres opérationnels d'une turbine à gaz) et générer des signaux vidéo qui reflètent avec précision ces informations sur l'écran pour que les opérateurs puissent les surveiller et les gérer.
• Fonctionnalité système améliorée: L'intégration avec le système Speedtronic permet une fonctionnalité globale améliorée. La carte pilote vidéo peut contribuer aux capacités complètes de contrôle et de surveillance du système en fournissant un retour visuel sur les processus critiques. Cette représentation visuelle aide les opérateurs à prendre rapidement des décisions éclairées, améliorant ainsi l'efficacité et la fiabilité des processus industriels contrôlés.

• Applicabilité multi-industrielle: Au-delà de son intégration au sein du système Speedtronic, le DS3800HVDB1K1G démontre une large compatibilité avec d'autres systèmes dans diverses industries. En automatisation, il peut s'interfacer avec différents types de capteurs, d'actionneurs et de dispositifs de contrôle pour prendre en charge le fonctionnement des lignes de production automatisées. Dans l'aérospatiale, il peut s'intégrer aux systèmes de commandes de vol, aux équipements de navigation et aux systèmes de communication pour afficher des informations de vol pertinentes. Dans les applications médicales, il peut fonctionner avec des appareils d’imagerie tels que les tomodensitomètres et les appareils IRM pour présenter clairement les images diagnostiques. Cette large compatibilité en fait un composant polyvalent qui peut être utilisé dans divers contextes technologiques.
• Compatibilité des protocoles et des interfaces: La carte est susceptible de prendre en charge plusieurs protocoles et interfaces de communication, lui permettant de se connecter à une large gamme d'appareils. Cela peut inclure des protocoles Ethernet pour la communication en réseau, des interfaces série pour l'intégration de périphériques existants ou des protocoles spécialisés utilisés dans des secteurs spécifiques. La capacité de communiquer avec différents appareils à l'aide de divers protocoles améliore son adaptabilité et son potentiel d'intégration au sein de systèmes complexes et hétérogènes.

Fonctionnalités de génération et d'affichage de signaux vidéo

• Génération de signal précise: Le DS3800HVDB1K1G est conçu pour produire des signaux vidéo de haute qualité qui sont cruciaux pour un affichage visuel clair et fiable. Il peut générer des signaux vidéo avec une synchronisation, une résolution et une précision des couleurs précises, en fonction des exigences des périphériques d'affichage connectés. Cela garantit que les informations présentées sur les moniteurs, que ce soit dans une salle de contrôle industrielle, un cockpit d'avion ou une installation d'imagerie médicale, sont affichées avec précision et sont faciles à lire et à interpréter.
• Compatibilité avec plusieurs écrans: La carte est susceptible d'être compatible avec une variété de types et de technologies d'affichage, y compris différentes tailles d'écran, formats d'image et résolutions. Cette polyvalence lui permet d'être intégré dans divers systèmes où différents dispositifs d'affichage sont utilisés. Par exemple, il peut prendre en charge les écrans de définition standard et haute définition, permettant une connexion transparente à différents moniteurs en fonction des besoins spécifiques de l'application, comme dans une usine de fabrication avec différentes configurations d'affichage pour différentes lignes de production ou dans un hôpital avec plusieurs types de moniteurs d’imagerie médicale.

• Paramètres réglables: La carte peut offrir la possibilité de personnaliser les signaux vidéo en fonction d'exigences spécifiques. Les opérateurs peuvent potentiellement ajuster des paramètres tels que la luminosité, le contraste, la saturation des couleurs et le taux de rafraîchissement pour optimiser l'affichage visuel en fonction des conditions d'éclairage ambiant, des préférences de l'utilisateur ou de la nature des informations affichées. Cette personnalisation garantit que la sortie vidéo est toujours présentée de la manière la plus appropriée pour une visualisation et une prise de décision efficaces.
• Affichage synchronisé: Dans les applications où plusieurs écrans sont utilisés ou où le signal vidéo doit être synchronisé avec d'autres événements du système, le DS3800HVDB1K1G peut probablement fournir des fonctionnalités permettant une telle synchronisation. Par exemple, dans une salle de contrôle surveillant plusieurs aspects d'un processus industriel complexe, les signaux vidéo de différents affichages montrant différents paramètres (comme la température, la pression et le débit) peuvent être synchronisés pour fournir une représentation visuelle cohérente et complète de l'ensemble du processus. à un moment donné.

Fonctionnalités d'installation et de maintenance

• Conçu pour l'intégration du lecteur: La carte est spécialement conçue pour une installation simple dans un boîtier de variateur ou d'équipement approprié. Il comporte un connecteur modulaire à une extrémité, ce qui simplifie le processus de connexion en fournissant une interface standardisée pour le brancher au système. Parallèlement à cela, le levier ou la barre de retenue à l'autre extrémité aide à fixer solidement la planche dans sa position désignée. Cette conception minimise le temps et les efforts requis pour l'installation, réduisant ainsi le risque d'erreurs et permettant aux techniciens d'intégrer rapidement la carte dans le système pendant les procédures d'installation ou de remplacement.
• Complexité d'installation réduite: L'absence de procédures d'installation compliquées ou le besoin d'outils spécialisés (en dehors d'un simple tournevis pour la manipulation des modules) rend le processus d'installation accessible à un plus large éventail de techniciens. Cette simplicité est particulièrement bénéfique dans les environnements industriels où des délais d'exécution rapides pour l'installation ou la maintenance des équipements sont souvent cruciaux.

• Retrait simple du module: Lorsqu'il s'agit de remplacer ou de mettre à niveau les modules EEPROM, le processus est conçu pour être intuitif et simple pour les utilisateurs. Pour retirer un module, un tournevis peut être utilisé pour le retirer délicatement de son support. Cette méthode simple élimine le besoin d'outils ou de procédures d'extraction complexes, ce qui permet aux techniciens d'accéder facilement aux modules et de les modifier selon les besoins.
• Installation du module sans effort: L'installation d'un module EEPROM nouveau ou de remplacement est également simple. Le module peut simplement être placé sur la prise et poussé en place jusqu'à ce qu'il soit correctement installé. Cette facilité d'installation des modules garantit que les mises à niveau ou les remplacements peuvent être effectués rapidement et avec précision, minimisant ainsi les temps d'arrêt du système pendant les activités de maintenance.

Paramètres techniques : DS3800HVDB1K1G

• Spécifications du module EEPROM:
  • Nombre de modules: Il est équipé de plusieurs modules de mémoire morte programmable effaçable électriquement (EEPROM). Bien que le nombre exact puisse varier en fonction du modèle ou de la configuration spécifique, ces modules servent de stockage principal pour le micrologiciel de la carte et d'autres codes essentiels.
  • Capacité par module: Chaque module EEPROM a généralement une capacité de stockage spécifique, qui peut aller de quelques kilo-octets à plusieurs mégaoctets, selon la conception. Cette capacité détermine la quantité de micrologiciels, d'algorithmes de contrôle et d'autres données pouvant être stockées. Par exemple, une capacité commune peut être comprise entre 128 Ko et 512 Ko par module, ce qui permet de conserver une quantité importante de code lorsque plusieurs modules sont présents.
  • Temps d'accès: Les modules EEPROM ont un temps d'accès défini, qui indique la rapidité avec laquelle les données peuvent être lues ou écrites dans la mémoire. Ce temps d'accès est généralement mesuré en nanosecondes ou microsecondes et est crucial pour garantir un fonctionnement efficace lorsque la carte récupère ou met à jour son micrologiciel ou d'autres informations stockées. Un temps d'accès compris entre des dizaines et des centaines de nanosecondes est typique des EEPROM modernes utilisées dans de telles applications, permettant un traitement rapide du code stocké.

Génération de signaux vidéo

• Types de signaux de sortie:
  • Signaux vidéo analogiques: La carte est capable de générer des signaux vidéo analogiques, tels que la vidéo composite (CVBS), qui combinent les informations de luminance (luminosité), de chrominance (couleur) et de synchronisation en un seul signal. Il peut également prendre en charge d'autres formats analogiques tels que la vidéo composante (signaux composants YUV ou RVB), qui séparent les informations de couleur et de luminosité en différents canaux pour une transmission vidéo de meilleure qualité. Ces signaux analogiques sont utiles pour se connecter à une variété de dispositifs d'affichage plus anciens ou hérités qui reposent sur des entrées analogiques.
  • Signaux vidéo numériques: En plus des signaux analogiques, le DS3800HVDB1K1G peut probablement produire des signaux vidéo numériques. Cela peut inclure des formats tels que HDMI (High-Definition Multimedia Interface), DisplayPort ou LVDS (Low-Voltage Differential Signaling). La capacité de produire des signaux numériques permet une compatibilité avec les écrans et moniteurs haute définition modernes, fournissant un contenu visuel net et clair. Par exemple, HDMI peut prendre en charge diverses résolutions jusqu'à l'ultra haute définition (UHD) 4K ou même plus, selon la version et les capacités de la carte.
• Résolution du signal vidéo:
  • Résolutions prises en charge: La carte peut prendre en charge une gamme de résolutions vidéo. Pour les signaux analogiques, il peut couvrir des résolutions de définition standard telles que 720 x 480 (NTSC) ou 720 x 576 (PAL), ainsi que certaines résolutions plus élevées en fonction des capacités spécifiques des circuits de sortie analogiques. Pour les signaux vidéo numériques, il peut généralement gérer une large gamme de résolutions allant de la HD standard (1 280 x 720) à la Full HD (1 920 x 1 080) et, dans de nombreux cas, s'étendre à des résolutions plus élevées comme la 4K (3 840 x 2 160) ou même la 8K. (7680 x 4320), en fonction des interfaces d'affichage prises en charge et de la conception globale de la carte.
  • Mise à l'échelle et interpolation: La carte peut intégrer des fonctionnalités de mise à l'échelle et d'interpolation du signal vidéo. Cela signifie qu'il peut ajuster la source vidéo d'entrée pour qu'elle corresponde à la résolution native du périphérique d'affichage connecté. Par exemple, si la vidéo d'entrée a une résolution inférieure à la résolution native de l'écran, la carte peut la mettre à l'échelle à l'aide d'algorithmes d'interpolation pour remplir la totalité de l'écran tout en conservant une qualité d'image acceptable. À l’inverse, si la vidéo d’entrée est dans une résolution plus élevée, il peut la réduire pour l’adapter à l’affichage sans perdre trop de détails.
• Synchronisation du signal vidéo:
  • Taux de rafraîchissement: Le DS3800HVDB1K1G prend en charge différents taux de rafraîchissement pour les signaux vidéo qu'il génère. Dans le cas de la vidéo analogique, les taux de rafraîchissement courants comme 50 Hz (pour les systèmes PAL) ou 60 Hz (pour les systèmes NTSC) sont généralement pris en charge, et pour la vidéo numérique, ils peuvent gérer une plage plus large, y compris des taux de rafraîchissement plus élevés comme 120 Hz, 144. Hz, voire 240 Hz, selon la technologie d'affichage et les capacités de la carte. Ces taux de rafraîchissement sont cruciaux pour un affichage visuel fluide et sans scintillement, en particulier lors de l'affichage de contenus dynamiques tels que la surveillance de processus industriels en temps réel ou la lecture vidéo.
  • Synchronisation: La carte assure une bonne synchronisation des signaux vidéo, y compris la synchronisation horizontale et verticale. Cette synchronisation est essentielle pour aligner correctement les images vidéo sur l'écran d'affichage afin de créer une image visuelle stable et cohérente. Il suit les protocoles de synchronisation standard de l'industrie pour chaque format de signal vidéo qu'il prend en charge afin de garantir la compatibilité avec différents appareils d'affichage.

Interfaces d'entrée/sortie (E/S)

• Types de connecteurs:
  • Connecteur modulaire: À une extrémité, il dispose d'un connecteur modulaire qui sert d'interface principale pour la connexion à d'autres composants du système. Ce connecteur est probablement conçu pour transporter plusieurs signaux, notamment des signaux d'alimentation, de données et de contrôle, et est généralement standardisé pour garantir la compatibilité avec d'autres cartes ou appareils du système GE Speedtronic ou d'autres configurations industrielles pertinentes.
  • Connecteur 20 broches: Il y a également un connecteur à 20 broches situé entre les barres de retenue sur la carte. Ce connecteur fournit des points de connexion supplémentaires pour des fonctions spécifiques, telles que l'interface avec des moniteurs externes, des dispositifs d'affichage ou d'autres composants nécessitant une entrée de signal vidéo ou un échange de données associé. La configuration des broches de ce connecteur est conçue pour prendre en charge des types de signaux et des fonctions spécifiques selon les exigences de conception de la carte.
• Canaux d'E/S numériques:
  • Nombre d'entrées numériques: La carte peut avoir un nombre spécifique de canaux d'entrée numériques, qui peuvent recevoir des signaux binaires provenant de périphériques externes. Le nombre exact peut varier, mais ces entrées sont utiles pour recevoir des informations d'état ou des commandes provenant d'autres composants du système. Par exemple, il pourrait recevoir des signaux indiquant l'état de mise sous tension des équipements associés, l'activation de certaines fonctions ou la détection d'événements spécifiques.
  • Nombre de sorties numériques: De même, des canaux de sortie numérique sont disponibles. Ceux-ci peuvent être utilisés pour envoyer des signaux de commande à d'autres appareils, tels que l'activation de voyants lumineux, de relais ou d'autres composants numériques du système. Le nombre de sorties numériques est configuré pour répondre aux exigences de l'application de contrôle de divers éléments externes en fonction du fonctionnement de la carte et des fonctions qu'elle remplit.

Communication et compatibilité

• Protocoles de communication pris en charge:
  • Protocoles basés sur Ethernet: Le DS3800HVDB1K1G prend probablement en charge les protocoles de communication basés sur Ethernet comme EtherNet/IP ou TCP/IP. Cela lui permet de communiquer avec d'autres appareils sur un réseau Ethernet, facilitant ainsi l'échange de données avec d'autres composants du système de contrôle industriel, des systèmes de contrôle et d'acquisition de données (SCADA) ou des plates-formes de gestion au niveau de l'entreprise. La possibilité d'utiliser ces protocoles permet la surveillance, la configuration et le contrôle à distance de la carte et de ses fonctions associées.
  • Protocoles série: Il peut également prendre en charge les protocoles de communication série tels que RS-232 ou RS-485. Ces interfaces série sont utiles pour la connexion à des appareils existants ou pour les applications où une communication point à point simple et fiable est requise. Par exemple, il peut communiquer avec des capteurs ou des contrôleurs plus anciens qui utilisent la communication série pour le transfert de données, garantissant ainsi la compatibilité et l'intégration au sein d'un système à technologies mixtes.

Alimentation

• Plage de tension d'entrée: La carte fonctionne dans une plage de tension d'entrée spécifique, généralement conçue pour être compatible avec les alimentations industrielles courantes. Cette plage peut aller de 18 V CC à 32 V CC, par exemple, ce qui lui permet de recevoir de l'énergie de manière fiable à partir de différentes sources d'énergie, y compris celles présentant des fluctuations de tension ou celles utilisées dans des environnements industriels spécifiques comme les centrales électriques, les usines ou les installations offshore.
• Consommation d'énergie: La consommation électrique du DS3800HVDB1K1G dépend de divers facteurs tels que la charge sur sa génération de signal vidéo, le niveau d'activité de ses interfaces de communication et les besoins électriques de tous les composants internes. Dans des conditions normales de fonctionnement, il peut consommer de quelques watts à plusieurs dizaines de watts. Cette consommation électrique est optimisée pour équilibrer sa fonctionnalité avec l'efficacité énergétique, minimisant la génération de chaleur et garantissant un fonctionnement fiable dans sa plage de température spécifiée.

Paramètres opérationnels

• Température de fonctionnement: La carte est conçue pour fonctionner dans une plage de températures spécifique, qui est généralement assez large pour s'adapter à divers environnements industriels. Une plage de températures de fonctionnement typique peut aller de -33°C à 56°C. Cette large tolérance lui permet de fonctionner de manière fiable à la fois dans des environnements extérieurs froids (comme dans les sous-stations électriques des régions les plus froides) et dans des environnements intérieurs chauds et humides (comme dans les usines où les processus industriels génèrent de la chaleur).
• Temps de réponse: En termes de temps de réponse pour générer des signaux vidéo ou réagir aux signaux d'entrée et aux commandes, il est conçu pour répondre aux exigences des applications temps réel. Par exemple, lorsqu'il y a un changement dans les données d'entrée liées aux informations à afficher (comme un changement soudain dans un paramètre industriel surveillé), la carte peut rapidement mettre à jour le signal vidéo pour refléter ce changement sur l'écran en quelques millisecondes. Ce temps de réponse rapide est crucial pour les applications où un retour visuel rapide est essentiel, comme dans les salles de contrôle industrielles ou dans les systèmes nécessitant une indication visuelle immédiate des événements.

Applications : DS3800HVDB1K1G

• Production d'électricité:
  • Surveillance des turbines à gaz: Dans les centrales électriques à turbine à gaz, le DS3800HVDB1K1G joue un rôle crucial dans la présentation des informations visuelles liées au fonctionnement de la turbine. Il peut recevoir des données sur des paramètres tels que la vitesse de la turbine, la température, la pression et les niveaux de vibration provenant de divers capteurs et convertir ces informations en signaux vidéo. Ces signaux vidéo sont ensuite affichés sur des moniteurs dans la salle de contrôle, permettant aux opérateurs de surveiller l'état en temps réel de la turbine. Par exemple, le tableau peut afficher des représentations graphiques des profils de température dans différentes sections de la turbine, permettant aux opérateurs d'identifier rapidement tout point chaud anormal et de prendre les mesures appropriées pour garantir le fonctionnement sûr et efficace de la turbine.
  • Gestion du réseau électrique: Dans le contexte des centres de contrôle du réseau électrique, la carte de pilotage vidéo peut être utilisée pour afficher des informations sur l'état des différentes unités de production d'électricité, lignes de transmission et sous-stations. Il peut s'intégrer aux systèmes de contrôle de surveillance et d'acquisition de données (SCADA) pour afficher des données en temps réel telles que le flux d'énergie, les niveaux de tension et les alertes de panne. Les opérateurs s'appuient sur ces affichages visuels pour prendre des décisions concernant l'équilibrage de charge, la distribution d'énergie et la réponse aux perturbations du réseau, maintenant ainsi la stabilité et la fiabilité du réseau électrique.
• Industries manufacturières et de transformation:
  • Lignes de production automatisées: Dans les usines dotées de lignes de production automatisées, le DS3800HVDB1K1G peut être utilisé pour afficher l'état de diverses machines, robots et bandes transporteuses. Il peut afficher des informations telles que l'étape de production en cours, les indicateurs d'état de la machine (tels que l'usure des outils ou la température du moteur) et tout message d'erreur. Par exemple, dans une usine de fabrication automobile, il peut afficher des flux vidéo en direct provenant de caméras surveillant le processus d'assemblage, ainsi que des indicateurs de performances clés pour chaque poste de travail. Ces informations visuelles aident les opérateurs et les superviseurs à gérer efficacement le processus de production, à identifier les goulots d'étranglement et à résoudre rapidement tout problème afin de maintenir le débit de production.
  • Usines chimiques et pétrochimiques: Dans ces industries, où un contrôle précis des processus est essentiel, le tableau peut afficher des données en temps réel liées aux réactions chimiques, telles que la température, la pression et les débits dans les réacteurs et les pipelines. Les opérateurs peuvent utiliser ce retour visuel pour ajuster les paramètres du processus, garantir le respect des normes de sécurité et de qualité et prévenir d'éventuels accidents ou déversements de produits chimiques. Par exemple, dans une raffinerie, il peut afficher les niveaux de différents produits pétroliers dans les réservoirs de stockage et l'état de fonctionnement des pompes et des vannes dans le processus de raffinage.

Aérospatiale et aviation

• Affichages du poste de pilotage: Dans les avions, le DS3800HVDB1K1G peut être intégré aux systèmes d'affichage du poste de pilotage. Il peut générer des signaux vidéo pour les écrans de vol principaux (PFD), affichant des informations telles que la vitesse, l'altitude, l'attitude et les données de navigation. Il peut également piloter des écrans multifonctions (MFD) qui présentent des informations supplémentaires telles que des images radar météorologiques, des paramètres moteur et des détails du plan de vol. Les pilotes s'appuient sur ces affichages visuels clairs et précis pour prendre des décisions critiques pendant le vol, garantissant ainsi la sécurité et l'efficacité du voyage de l'avion.
• Entretien des aéronefs et soutien au sol: Au sol, lors de la maintenance et de l'inspection de l'avion, la carte de pilotage vidéo peut être utilisée pour afficher les informations de diagnostic provenant de divers systèmes embarqués. Par exemple, il peut afficher les résultats de capteurs surveillant l'état du train d'atterrissage, des systèmes hydrauliques ou des composants avioniques de l'avion. Les techniciens de maintenance peuvent utiliser ces repères visuels pour identifier et résoudre rapidement tout problème potentiel, facilitant ainsi des procédures de maintenance efficaces et réduisant les temps d'arrêt des avions.

Équipement médical

• Imagerie médicale: Dans les établissements médicaux, le DS3800HVDB1K1G est précieux pour piloter les interfaces d'affichage des appareils d'imagerie tels que les tomodensitomètres, les appareils IRM et les équipements à ultrasons. Il peut récupérer les données d'image brutes générées par ces appareils et les convertir en signaux vidéo de haute qualité à afficher sur des moniteurs. Cela permet aux professionnels de la santé de visualiser clairement les images numérisées, de poser des diagnostics précis et de planifier des stratégies de traitement appropriées. Par exemple, dans un service de radiologie, il garantit que les images anatomiques détaillées obtenues à partir d’un scanner sont présentées avec le bon contraste, la bonne résolution et la bonne précision des couleurs pour une interprétation correcte.
• Systèmes de surveillance des patients: La carte peut également être utilisée dans les systèmes de surveillance des patients pour afficher les signes vitaux tels que la fréquence cardiaque, la pression artérielle, la saturation en oxygène et les formes d'onde de l'électrocardiogramme (ECG). Dans les unités de soins intensifs ou les salles d'opération, où plusieurs paramètres doivent être surveillés simultanément, le DS3800HVDB1K1G peut générer des signaux vidéo pour afficher ces informations de manière claire et organisée sur des moniteurs de chevet ou des stations de surveillance centrales. Cela permet au personnel médical de surveiller de près l’état des patients et de réagir rapidement à tout changement.

Militaire et Défense

• Centres de commandement et de contrôle: Dans les centres de commandement et de contrôle militaires, le tableau de bord vidéo peut afficher des informations cruciales liées aux situations du champ de bataille, notamment l'emplacement des forces amies et ennemies, des flux de renseignements en temps réel et l'état de divers actifs militaires tels que des véhicules, des avions et navires. Il peut s'intégrer à différents systèmes de surveillance, radars et réseaux de communication pour présenter un aperçu visuel complet permettant aux commandants de prendre des décisions stratégiques.
• Systèmes d'armes: Pour les systèmes d'armes militaires, le DS3800HVDB1K1G peut être utilisé pour afficher des informations de ciblage, l'état de l'arme et les solutions de tir. Par exemple, dans le système de contrôle de tir d'un char, il peut afficher au tireur la position, la portée et d'autres données pertinentes de la cible sur l'écran, permettant ainsi une visée et un tir précis. Sur les navires militaires, il peut afficher des informations relatives aux systèmes d'armes du navire, aux lectures du sonar et aux données de navigation pour des opérations de combat efficaces.

Transport et logistique

• Salles de contrôle ferroviaire: Dans les systèmes ferroviaires, le tableau peut être utilisé pour afficher des informations sur les horaires des trains, la position des trains sur les voies et l'état de l'infrastructure ferroviaire telle que les signaux, les aiguillages et l'état des voies. Les opérateurs de la salle de contrôle s'appuient sur ces affichages visuels pour gérer les mouvements des trains, assurer la sécurité et prévenir les collisions ou les retards.
• Télématique des véhicules et gestion de flotte: Dans le secteur du transport commercial, le DS3800HVDB1K1G peut être intégré aux systèmes télématiques des véhicules pour afficher des informations telles que la vitesse du véhicule, les performances du moteur, la consommation de carburant et les données de localisation. Les gestionnaires de flotte peuvent utiliser ces informations visuelles pour surveiller leurs véhicules à distance, optimiser les itinéraires, planifier la maintenance et améliorer l'efficacité globale de leur flotte.

Divertissement et diffusion

• Studios de diffusion: Dans les studios de diffusion de télévision et de radio, la carte pilote vidéo peut être utilisée pour afficher des flux vidéo provenant de caméras, de graphiques et d'autres sources pour la production en direct. Il peut également être intégré aux mélangeurs vidéo et aux consoles de production pour gérer et afficher les multiples signaux vidéo utilisés dans la création de diffusions en direct ou d'émissions enregistrées.
• Affichage numérique: Dans les espaces publics, les centres commerciaux, les aéroports et autres lieux, le tableau peut être utilisé pour les applications d'affichage numérique. Il peut générer des signaux vidéo pour afficher des publicités, des messages d'information et du contenu d'orientation sur de grands écrans, offrant ainsi une communication visuelle au public.

Personnalisation :DS3800HVDB1K1G

• Personnalisation du signal vidéo:
  • Résolution et rapport hauteur/largeur: En fonction des périphériques d'affichage utilisés dans une application particulière, le logiciel peut être personnalisé pour définir des résolutions de signal vidéo et des formats d'image spécifiques. Par exemple, dans une application d'affichage numérique où de grands écrans larges sont installés dans un centre commercial, le DS3800HVDB1K1G peut être programmé pour émettre des signaux vidéo dans un format d'écran large haute définition comme 1920 x 1080 avec un rapport hauteur/largeur 16:9. En revanche, pour un moniteur de contrôle industriel spécialisé de forme carrée, le logiciel peut être ajusté pour générer un signal avec un rapport hauteur/largeur différent et une résolution appropriée pour s'adapter précisément à l'affichage.
  • Taux de rafraîchissement et fréquence d'images: Différentes applications peuvent nécessiter des taux de rafraîchissement spécifiques pour garantir un affichage visuel fluide. Dans une application de jeu ou de surveillance de mouvement à grande vitesse, le logiciel peut être configuré pour prendre en charge des taux de rafraîchissement plus élevés tels que 120 Hz ou 144 Hz afin de minimiser le flou de mouvement et d'offrir une expérience visuelle plus immersive ou plus précise. De même, pour les applications de lecture vidéo où des fréquences d'images spécifiques du contenu doivent être adaptées, le logiciel de la carte peut être personnalisé pour gérer efficacement différentes fréquences d'images.
  • Calibrage et amélioration des couleurs: Pour répondre aux exigences visuelles spécifiques de diverses industries, le logiciel peut effectuer l'étalonnage et l'amélioration des couleurs. Dans une application d’imagerie médicale, par exemple, les couleurs des images affichées doivent être précises pour un diagnostic correct. Le logiciel peut être ajusté pour calibrer la sortie couleur afin qu'elle corresponde aux normes des appareils d'imagerie médicale, garantissant ainsi que les tissus et les structures anatomiques sont représentés avec les teintes et le contraste corrects. Dans un studio de diffusion, le logiciel peut être personnalisé pour améliorer la saturation et la vivacité des couleurs afin de rendre les visuels à l'antenne plus attrayants.
  • Algorithmes de traitement du signal vidéo: Des algorithmes personnalisés de traitement du signal vidéo peuvent être mis en œuvre pour améliorer la qualité de l’image ou s’adapter à des sources d’entrée spécifiques. Par exemple, dans une application où l'entrée vidéo peut présenter du bruit ou des artefacts, des algorithmes personnalisés de réduction du bruit ou de netteté de l'image peuvent être ajoutés au logiciel. Dans les systèmes de surveillance où les conditions de faible luminosité sont courantes, des algorithmes permettant d'améliorer la visibilité des détails dans des scènes faiblement éclairées peuvent être intégrés au fonctionnement de la carte.
• Intégration du système et personnalisation de la communication:
  • Prise en charge du protocole: Pour s'intégrer à des systèmes de contrôle industriels existants ou spécialisés qui utilisent différents protocoles de communication, le logiciel du DS3800HVDB1K1G peut être mis à jour. Par exemple, si une usine de fabrication dispose d'un équipement existant qui communique via un protocole série propriétaire, le micrologiciel de la carte peut être modifié pour prendre en charge ce protocole. Cela permet un échange de données transparent entre la carte pilote vidéo et l'ancien équipement, permettant une utilisation et une intégration continues au sein du système de production global. Dans les applications visant à se connecter aux technologies émergentes comme l'Internet des objets (IoT) ou les plateformes de surveillance basées sur le cloud, le logiciel peut être amélioré pour fonctionner avec des protocoles tels que MQTT (Message Queuing Telemetry Transport) ou les API RESTful. Cela permet une surveillance à distance, une analyse des données et un contrôle efficaces à partir de systèmes externes, permettant une meilleure intégration avec des stratégies plus larges de gestion et d'optimisation au niveau de l'entreprise.
  • Format des données et mappage: Le logiciel peut être personnalisé pour gérer différents formats de données reçus de divers capteurs ou systèmes et les mapper de manière appropriée à l'affichage vidéo. Dans une application de surveillance de centrale électrique, où les données des capteurs de température, de pression et de débit peuvent avoir des unités et des plages différentes, le logiciel peut être programmé pour convertir et formater ces données d'une manière visuellement intuitive sur l'écran. Par exemple, il peut afficher les valeurs de température en Celsius ou en Fahrenheit selon les préférences de l'opérateur et les présenter dans un format graphique qui montre clairement les tendances et les écarts par rapport aux plages normales.
  • Interopérabilité avec d'autres composants: Dans les systèmes complexes où le DS3800HVDB1K1G doit fonctionner avec plusieurs autres cartes ou appareils, le logiciel peut être personnalisé pour une interopérabilité transparente. Par exemple, dans un système de poste de pilotage aérospatial, il peut être programmé pour communiquer efficacement avec les ordinateurs avioniques, les systèmes de navigation et d'autres composants liés à l'affichage afin de garantir que toutes les informations visuelles sont synchronisées et présentées de manière coordonnée. Cela peut impliquer la personnalisation des séquences d'échange de données, la gestion des commandes et le partage des informations d'état entre les différents composants.

Personnalisation du matériel

• Personnalisation des E/S:
  • Types de connecteurs et brochages: En fonction des connexions spécifiques nécessaires dans une application, le matériel peut être personnalisé en termes de types de connecteurs et de configurations de leurs broches. Par exemple, si une configuration industrielle particulière nécessite un type spécifique de connecteur vidéo qui n'est pas standard sur le DS3800HVDB1K1G, la carte peut être modifiée avec un adaptateur ou une interface de connecteur personnalisée. De plus, le brochage des connecteurs existants peut être ajusté pour correspondre aux exigences de signal des appareils connectés. Dans une application militaire où des connecteurs sécurisés et spécialisés sont utilisés, la carte peut être équipée des connecteurs appropriés pour garantir la compatibilité avec l'infrastructure de câblage globale du système.
  • Extension d'E/S: Pour les applications qui nécessitent plus de canaux d'entrée ou de sortie que ce que propose la configuration standard de la carte, des modules d'extension d'E/S externes peuvent être ajoutés. Par exemple, s'il est nécessaire de connecter des capteurs numériques supplémentaires ou de contrôler davantage de périphériques externes en fonction de l'état de l'affichage vidéo, des ports d'E/S numériques supplémentaires peuvent être intégrés via des modules d'extension. Cela permet une plus grande flexibilité dans l’interface avec une plus large gamme de composants du système.
• Personnalisation de l'entrée de puissance: Dans certains environnements industriels présentant des caractéristiques d'alimentation uniques, l'entrée d'alimentation du DS3800HVDB1K1G peut être personnalisée. Par exemple, sur une plate-forme pétrolière offshore où l'alimentation électrique peut présenter d'importantes fluctuations de tension et distorsions harmoniques en raison de l'infrastructure électrique complexe et de l'utilisation de générateurs, des modules de conditionnement d'énergie personnalisés tels que des convertisseurs DC-DC dotés de capacités avancées de régulation de tension et de filtrage peuvent être utilisés. ajouté. Ceux-ci garantissent que la carte reçoit une alimentation stable et propre, la protégeant des surtensions et maintenant son fonctionnement fiable. Dans un site de production d'énergie solaire éloigné où l'énergie générée par les panneaux solaires est stockée dans des batteries et où les niveaux de tension varient en fonction de l'état de charge de la batterie, une personnalisation similaire de l'entrée de puissance peut être effectuée pour rendre la carte compatible avec l'alimentation électrique disponible et fonctionner. optimale dans ces conditions.

Personnalisation basée sur les exigences environnementales

• Personnalisation du boîtier et de la protection:
  • Adaptation aux environnements difficiles: Dans des environnements industriels extrêmement difficiles, tels que ceux présentant des niveaux élevés de poussière, d'humidité, d'exposition à des produits chimiques ou des températures extrêmes, le boîtier physique du DS3800HVDB1K1G peut être personnalisé. Dans une centrale électrique située dans le désert où les tempêtes de poussière sont fréquentes, le boîtier peut être conçu avec des caractéristiques anti-poussière améliorées telles que des filtres à air à haute efficacité, des joints scellés et un boîtier extérieur robuste pour maintenir les composants internes propres. Des revêtements spéciaux peuvent être appliqués sur le panneau et ses composants pour le protéger contre les effets abrasifs des particules de poussière. Dans une usine de traitement chimique où il existe un risque d'éclaboussures et de fumées chimiques, l'enceinte peut être réalisée à partir de matériaux résistants à la corrosion chimique, comme l'acier inoxydable ou des composites plastiques spécialisés. Il peut également être scellé pour empêcher toute substance nocive d'atteindre les composants internes, et des systèmes de ventilation supplémentaires peuvent être intégrés pour gérer toute accumulation de gaz potentiellement explosifs ou nocifs.
  • Gestion thermique: En fonction des conditions de température ambiante du milieu industriel, des solutions de gestion thermique personnalisées peuvent être intégrées. Dans une installation située dans un climat chaud où la carte peut être exposée à des températures élevées pendant des périodes prolongées, des dissipateurs de chaleur supplémentaires, des ventilateurs de refroidissement ou même des systèmes de refroidissement liquide (le cas échéant) peuvent être intégrés dans le boîtier pour maintenir l'appareil dans son état optimal. plage de température de fonctionnement. Dans les environnements froids comme les sites d'exploration pétrolière et gazière de l'Arctique, des éléments chauffants ou une isolation peuvent être ajoutés au boîtier pour garantir que le DS3800HVDB1K1G démarre et fonctionne de manière fiable même à des températures glaciales.

Personnalisation pour les normes et réglementations spécifiques de l’industrie

• Personnalisation de la conformité:
  • Exigences des centrales nucléaires: Dans les centrales nucléaires, qui ont des normes de sécurité et réglementaires extrêmement strictes, le DS3800HVDB1K1G peut être personnalisé pour répondre à ces demandes spécifiques. Cela pourrait impliquer l'utilisation de matériaux durcis aux radiations pour les composants de la carte, la soumission de processus de tests et de certification spécialisés pour garantir la fiabilité dans des conditions nucléaires et la mise en œuvre de fonctionnalités redondantes ou de sécurité intégrée. Par exemple, des alimentations redondantes et plusieurs couches de détection et de correction des erreurs dans le logiciel peuvent être intégrées pour se conformer aux exigences de sécurité élevées du secteur. De plus, un blindage électromagnétique amélioré peut être appliqué pour protéger contre toute interférence potentielle qui pourrait affecter le fonctionnement de la carte dans l'environnement nucléaire.
  • Normes aérospatiales et aéronautiques: Dans les applications aérospatiales, il existe des réglementations strictes concernant la tolérance aux vibrations, la compatibilité électromagnétique (CEM) et la fiabilité en raison de la nature critique des opérations aériennes. Le DS3800HVDB1K1G peut être personnalisé pour répondre à ces exigences. Par exemple, il faudra peut-être le modifier pour disposer de fonctionnalités améliorées d’isolation des vibrations, telles que l’utilisation de supports anti-choc et de matériaux d’amortissement spécialisés. La carte peut également être modifiée avec une meilleure protection contre les interférences électromagnétiques, y compris des mesures de blindage et de filtrage pour garantir un fonctionnement fiable pendant le vol. Dans une application de groupe auxiliaire de puissance (APU) d'avion, le DS3800HVDB1K1G devrait se conformer aux normes strictes de l'aviation en matière de qualité et de performances afin de garantir la sécurité et l'efficacité de l'APU et des systèmes associés. Cela pourrait impliquer l’utilisation de composants légers et de haute fiabilité, ainsi que la soumission à des procédures rigoureuses de tests et de certification spécifiques à l’industrie aérospatiale.

Assistance et services :DS3800HVDB1K1G

Notre équipe de support technique et de services produits se consacre à vous aider pour tout problème ou question que vous pourriez avoir concernant notre produit. Nous proposons une gamme de services, notamment :

• Assistance client 24h/24 et 7j/7
• Base de connaissances en ligne et FAQ
• Manuels et documentation des produits
• Dépannage et diagnostic à distance
• Assistance technique et formation en personne

Nous sommes fiers de nos délais de réponse rapides et efficaces, et notre équipe d'experts est toujours disponible pour vous aider en cas de problème technique que vous pourriez rencontrer. Notre objectif est de garantir que vous bénéficiez de la meilleure expérience possible avec notre produit et que vos opérations commerciales se déroulent sans problème.
